Автоматический выключатель ВА-101 3P+N 63А C 4.5кА - 11260DEK APC

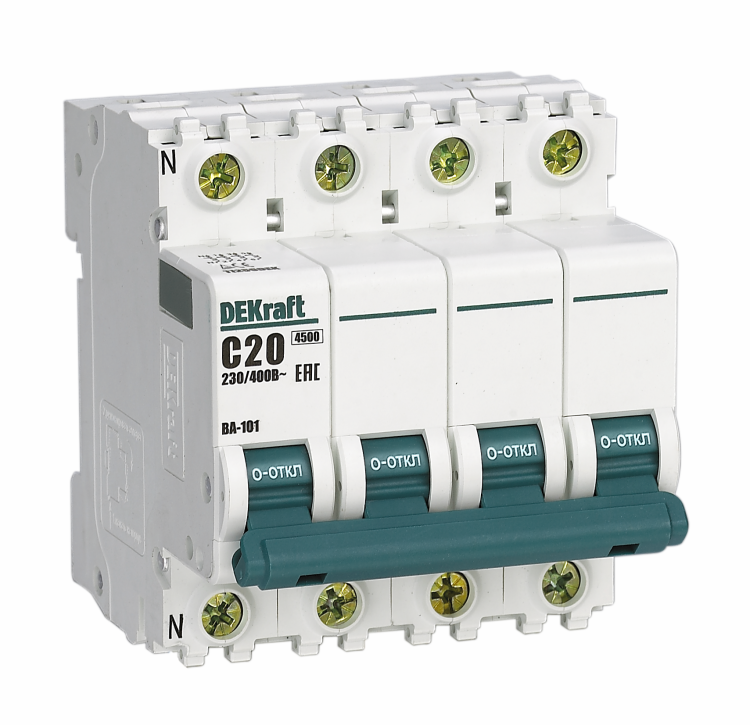

Автоматический выключатель ВА-101 от DEKraft - четырёхполюсный устройство с коммутируемым нейтральном проводником, рассчитанное на ток до 63 А и отключающую способность 4,5 кА. Подходит для защиты распределительных щитов в промышленных и коммерческих объектах, где требуется надёжное отключение трёх фаз и нуля одновременно.

Назначение и область применения

Автоматический выключатель ВА-101 предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Его используют в распределительных щитах, где есть три фазы и нейтральный проводник - например, в системах питания станков, конвейеров, HVAC-оборудования, освещения и других трёхфазных нагрузок. Наличие коммутируемой нейтрали позволяет полностью отключить все проводники при аварии, что важно для безопасности обслуживания.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания;
• Номинальное напряжение: 400 В переменного тока - работает в сетях 380–400 В, 50 Гц;
• Количество полюсов: 4 (3 фазы + N) - нейтраль также отключается при срабатывании;
• Номинальная отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до 4500 А;
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок с умеренным пусковым током (например, двигатели, светильники);
• Класс токоограничения: 3 - быстродействующий тип, снижающий энергию КЗ за счёт оперативного отключения;
• Степень защиты IP20 - защита от прикосновений к токоведущим частям и крупным предметам, но не от пыли и воды;
• Модульная ширина: 4 М - занимает 4 модуля на DIN-рейке (72 мм);
• Глубина монтажа: 73 мм - требует достаточного места внутри шита;
• Частота: 50 Гц - предназначена для сетей России и стран СНГ;
• Способ монтажа: на DIN-рейку типа TS35/7,5 или TS35/15;
• Возможна дополнительная комплектация - можно установить аксессуары слева (например, блокировки, расцепители).

Совместимость и монтаж

Выключатель ВА-101 совместим со всеми стандартными DIN-рейками шириной 35 мм. Установка выполняется путём защёлкивания на рейку - никаких болтов или инструментов не требуется. Для подключения используйте кабели сечением до 25 мм2 (для медных жил). Обязательно соблюдайте момент затяжки контактов - указан в документации производителя. Левый борт имеет место для установки дополнительных модулей: блокировочных контактов, расцепителей минимального напряжения, сигнализаторов положения. Правую сторону использовать нельзя - там нет клеммной системы.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC 60947-2. Конструкция выполнена из самозатухающего поликарбоната, устойчивого к нагреву. Сплошная лицевая панель предотвращает случайное прикосновение к контактам даже при открытых крышках. Применение 5 монолитных заклёпок вместо винтов увеличивает механическую прочность корпуса и исключает риск ослабления креплений при вибрации. Отличительная черта - боковые каналы охлаждения, которые обеспечивают стабильную работу при температуре до +40 C без принудительного охлаждения.

Преимущества

• Коммутируемая нейтраль - полное отключение всех проводников, повышает безопасность при ремонте;
• Класс токоограничения 3 - минимизирует термические и электромагнитные воздействия при КЗ;
• Улучшенная теплоотдача благодаря боковым каналам - меньше рисков перегрева в плотно укомплектованных щитах;
• Разрешённая комплектация слева - гибкость в настройке функционала без изменения внешнего вида;
• Простая и надёжная сборка - отсутствие винтовых креплений снижает вероятность отказа.

Ограничения применения

• Не предназначен для использования вне помещений - степень защиты IP20 не защищает от влаги и пыли;
• Не рекомендован для цепей с очень высокими пусковыми токами (например, большие асинхронные двигатели без мягкого пуска) - лучше выбрать характеристику D;
• Нельзя устанавливать рядом с источниками тепла выше +40 C без дополнительного охлаждения;
• Не поддерживает автоматическое включение после срабатывания - требует ручного восстановления;
• Дополнительные аксессуары доступны только с левой стороны - правая сторона не используется.

Примеры использования

• Защита трёхфазного конвейера с двигателем мощностью до 15 кВт;
• Распределительный щит торгового центра с группами освещения и розеток;
• Щит управления насосной станцией с трёхфазным насосом и нейтральной точкой заземления;
• Линия питания оборудования CNC с необходимостью полного отключения нулевого провода.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и номинала автомата - для 63 А нужен кабель не менее 16 мм2 меди;
• Используйте только оригинальные аксессуары DEKraft - совместимость гарантируется только с изделиями той же серии;
• При установке в плотный щит оставляйте минимум 10 мм свободного пространства вокруг для лучшей вентиляции;
• Обозначьте нейтральный проводник на схеме - он отключается, поэтому его нельзя считать “нейтралью заземления”;
• Проверяйте состояние контактов каждые 1–2 года - особенно в условиях повышенной вибрации или запылённости.
