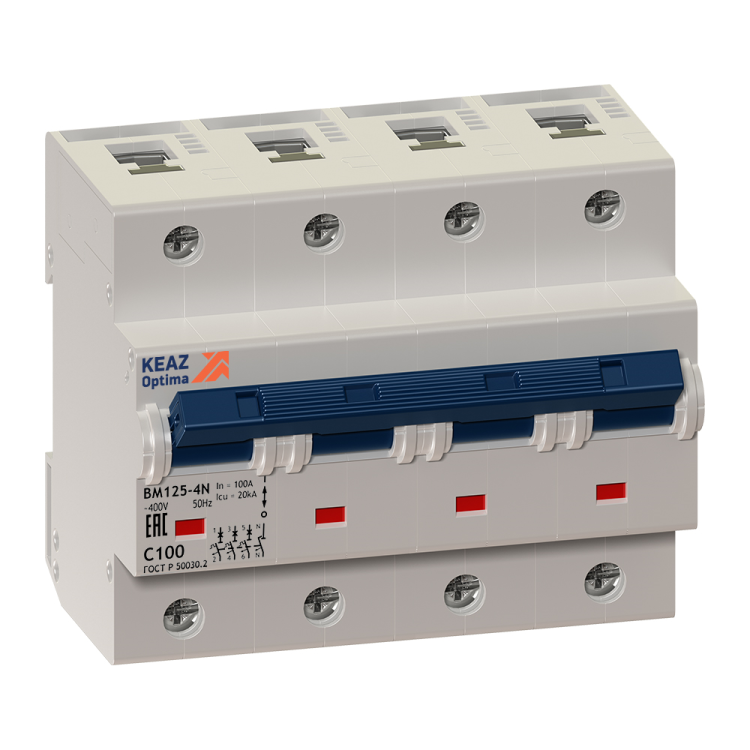

Выключатель автоматический четырехполюсный (3п+N) OptiDin BM125 80А C 20кА (BM125-4NC80-8ln-УХЛ3) | 138547 КЭАЗ

Автоматический выключатель модульный четырехполюсный (3P+N) 80А C 20кА AC (BM125-4NC80-8ln-УХЛ3) от КЭАЗ предназначен для защиты электрических цепей от перегрузок и коротких замыканий в трехфазных сетях с нулевым проводником. Этот аппарат используется в распределительных щитах промышленных объектов, где требуется надежная и точная защита нагрузок до 80 А. Бренд КЭАЗ и артикул BM125-4NC80-8ln-УХЛ3 указывают на соответствие серийному решению OptiDin, созданному для жестких условий эксплуатации.

Назначение и область применения

Автоматический выключатель модульный четырехполюсный (3P+N) 80А C 20кА AC (BM125-4NC80-8ln-УХЛ3) защищает трехфазные силовые цепи с нейтралью от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Подходит для установки в главных вводных щитах, распределительных пунктах, на входе в оборудование с высокой мощностью. Применяется в промышленности: на станках, конвейерах, системах вентиляции, насосных станциях, а также в зданиях с трёхфазным питанием и требованием к отключению всех фаз одновременно.

Технические характеристики

• Номинальный ток: 80 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания.
• Тип тока: Переменный (AC), частота 50 Гц - совместим с сетями 220/380 В в России и странах СНГ.
• Количество полюсов: 4 (3P+N) - три фазы + нейтраль, все полюса отключаются одновременно при аварии.
• Отключающая способность: 20 кА - способен безопасно прервать ток короткого замыкания до 20 тысяч ампер.
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током: двигатели, освещение, бытовые приборы.
• Номинальное напряжение: 400 В - рассчитан на работу в сети 380–400 В между фазами.
• Класс токоограничения: 4 - обеспечивает самую быструю реакцию на КЗ среди доступных классов, снижая энергию пробоя.
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и крупным предметам, но не от пыли и воды; подходит только для внутренней установки в закрытых щитах.
• Максимальное сечение кабеля: 50 мм2 - позволяет подключить толстый медный провод, что важно для больших токов.
• Ширина по модулям: 6M - занимает 6 стандартных модулей на DIN-рейке (17,5 мм каждый).
• Глубина монтажа: 75 мм - минимальный зазор в щите для правильной установки.
• Климатическое исполнение: УХЛ3 - работает при температуре от –60C до +40C, устойчив к влажности и колебаниям температуры в неотапливаемых помещениях.
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения, например, от молний или коммутаций.
• Тип расцепителей: Электромагнитный (для КЗ) и тепловой (для перегрузки) - двойная защита по обоим типам аварий.

Совместимость и монтаж

Автоматический выключатель модульный четырехполюсный (3P+N) 80А C 20кА AC (BM125-4NC80-8ln-УХЛ3) монтируется на стандартную DIN-рейку типа TS35. Для подключения используйте клеммы, рассчитанные на кабели сечением до 50 мм2. Все четыре полюса соединены механически - при срабатывании одного отключаются сразу все. Нейтральный полюс не имеет расцепителя, но физически разрывается при сработке. Обеспечьте свободный доступ к рычагу управления и соблюдайте рекомендованную глубину монтажа (75 мм). Не допускается установка в открытых местах или условиях повышенной запылённости - степень защиты IP20 исключает такие условия.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2-2010 (аналог IEC 60947-2) и техническим условиям ТУ3421-040-05758109-2009. Категория перенапряжения IV гарантирует устойчивость к переходным процессам в распределительных сетях. Класс токоограничения 4 повышает безопасность оборудования, снижая термическую и электродинамическую нагрузку при КЗ. Сертифицирован для работы в системах с уровнем загрязнения 2 - то есть в обычных производственных помещениях без агрессивной пыли или конденсата.

Преимущества

• Высокая отключающая способность (20 кА) делает его подходящим даже для крупных промышленных объектов с близкими источниками питания.
• Комбинированный расцепитель (электромагнитный + тепловой) обеспечивает точное срабатывание как при перегрузке, так и при КЗ.
• Климатическое исполнение УХЛ3 позволяет использовать устройство в холодных регионах и неотапливаемых щитовых.
• Класс токоограничения 4 минимизирует риск повреждения кабелей и оборудования при аварии.
• Поддержка кабелей до 50 мм2 упрощает подключение мощных потребителей без переходников.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50 Гц.
• Степень защиты IP20 не допускает установку вне закрытых щитов, в сырых, пыльных или уличных условиях.
• Характеристика “C” не подходит для нагрузок с очень высоким пусковым током (например, крупные компрессоры или трансформаторы); для них лучше выбрать “D”.
• Нейтральный полюс не защищен - он лишь разъединяет цепь, но не контролируется расцепителем. Это нормально для TN-S и TN-C-S систем, но недопустимо в IT-системах без дополнительных мер.
• Не предназначена для частого ручного включения/выключения - это не рубильник, а защитное устройство.

Примеры использования

• Главный ввод в промышленный цех с тремя фазами и нейтралью, питающий станки, освещение и системы контроля.
• Щитовая на складском комплексе, где установлены конвейеры, насосы и вентиляторы суммарной мощностью до 32 кВт.
• Распределительный щит многоквартирного дома с трёхфазным вводом и групповым учетом энергии.
• Оборудование с асинхронными двигателями, имеющими пусковой ток в 5–7 раз выше рабочего - благодаря характеристике “C” выключатель не будет ложных срабатываний при запуске.

Практические советы

• При проектировании учтите ширину устройства - 6 модулей. Убедитесь, что в щите достаточно места для других автоматов, УЗО и реле.
• Проверьте посадочные размеры кабелей перед подключением. Максимум 50 мм2 - не пытайтесь затолкать более толстый провод, даже через адаптер.
• Для систем с частыми перегрузками (например, сменные режимы работы) регулярно проверяйте состояние контактов и нагрев корпуса.
• Если вы выбираете аналогичный аппарат для другого объекта - сравните характеристику срабатывания (“C”, “D”) и отключающую способность. Для двигателей с высоким пуском нужна “D”, для освещения и малой техники - “B” или “C”.
• Артикул BM125-4NC80-8ln-УХЛ3 - это часть серии OptiDin от КЭАЗ. При замене искайте именно эту серию - совместимость по креплению, размерам и характеристикам гарантирована.
