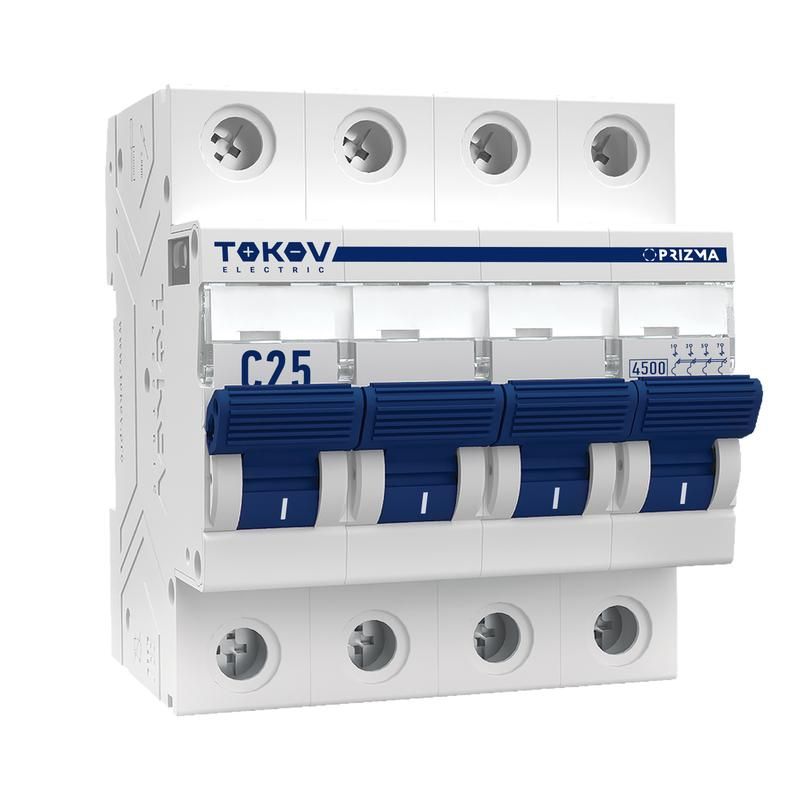

Выключатель автоматический модульный 4п C 25А 4.5кА PRIZMA TOKOV Electric TKE-PZ45-MCBI-4-25-C

Автоматический выключатель модульный 4 полюса 25 А 4.5 кА характеристика C от TOKOV ELECTRIC предназначен для защиты электрических цепей от перегрузок и коротких замыканий в трёхфазных сетях переменного тока. Артикул tke-pz45-mcbi-4-25-c подходит для монтажа на DIN-рейку в щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

Этот автоматический выключатель защищает четырёхпроводные трёхфазные цепи с нулевым проводником. Он срабатывает при длительной перегрузке или резком скачке тока - например, при коротком замыкании. Подходит для защиты групповых линий, силового оборудования, насосов, компрессоров, систем вентиляции и других устройств, работающих от сети 400 В.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Номинальное напряжение: 400 В - рабочее напряжение в трёхфазной сети
• Характеристика срабатывания: C - реагирует на токи в пределах 5–10 крат от номинала; оптимальна для нагрузок с умеренным пусковым током (например, освещение, бытовые приборы, малые двигатели)
• Номинальная отключающая способность: 4,5 кА - способность безопасно прервать ток короткого замыкания до этого значения при 230 В и 400 В
• Количество полюсов: 4 - все четыре полюса отключаются одновременно при аварии
• Ширина: 4 модуля (72 мм) - занимает 4 места на DIN-рейке
• Напряжение изоляции: 500 В - гарантирует безопасную работу при напряжении до этого уровня
• Импульсное напряжение: 6 кВ - устойчивость к кратковременным высоковольтным выбросам (молнии, коммутационные помехи)
• Частота: 50 Гц - предназначено для сетей стандарта Европы/РФ
• Максимальное сечение провода: 1–25 мм2 (монолитный), 1–16 мм2 (гибкий многожильный)
• Степень защиты: IP20 - защита от прикосновений пальцев и твёрдых предметов, но не от воды и пыли
• Температурный диапазон: от –25 C до +60 C - работает в неотапливаемых помещениях, на улице в закрытых шкафах
• Глубина монтажа: 50 мм - требует свободного пространства за DIN-рейкой

Совместимость и монтаж

Автоматический выключатель модульный 4 полюса 25 А 4.5 кА характеристика C устанавливается на стандартную DIN-рейку типа TS35. Для подключения используются зажимы с винтовым креплением. Убедитесь, что сечение проводов соответствует допустимому: для жестких проводов - до 25 мм2, для гибких - до 16 мм2. Многожильные провода рекомендуется обжимать наконечниками. Все четыре полюса должны быть подключены правильно - фазы L1, L2, L3 и N. Нельзя использовать для однофазных цепей без подключения всех полюсов - это нарушит баланс и снижает надёжность.

Безопасность и стандарты

Выключатель соответствует требованиям международного стандарта IEC 60898-1 и европейскому EN 60898. Применяет принцип тепломагнитного расцепления: медленное срабатывание при перегрузке, мгновенное - при КЗ. Конструкция исключает самопроизвольное включение после срабатывания - рычаг остаётся в положении “выкл” до ручного возврата.

Преимущества

• Полная отсечка всех четырёх проводников при аварии - повышает безопасность обслуживания
• Устойчивость к импульсным перенапряжениям (6 кВ) - снижает риск выхода из строя при грозах
• Широкий диапазон рабочих температур - позволяет применять в холодных и жарких условиях
• Поддерживает широкий спектр сечений проводов - совместим с большинством типичных кабелей
• Проверенная технология от TOKOV ELECTRIC - надёжность, проверенная в промышленном использовании

Ограничения применения

• Не предназначен для работы во влажных, пыльных или агрессивных средах - степень защиты IP20 не обеспечивает герметичность
• Не используется в цепях постоянного тока (DC) - только для переменного тока 50 Гц
• Не подходит для защиты мощных двигателей с высоким пусковым током (более 10×Iн) - лучше выбрать характеристику D
• Требует минимум 50 мм глубины за рейкой - не подойдёт для тонких щитов
• Не имеет функции дифференциального тока - для защиты от утечек требуется отдельный УЗО

Примеры использования

• Защита трёхфазного конвейера с управлением через частотный преобразователь
• Щитовая защита группы розеток в офисе с компьютерами и оргтехникой
• Линия питания системы вентиляции с тремя вентиляторами и одним насосом
• Распределительный щит на производстве с несколькими станками на 400 В

Практические советы

• Выбирая автоматический выключатель модульный 4 полюса 25 А 4.5 кА характеристика C, учитывайте суммарную мощность подключённых устройств - она не должна превышать 11 кВт (при 400 В)
• При монтаже в щите с другими автоматами соблюдайте порядок: сверху - вход, снизу - выход
• Не затягивайте зажимы слишком сильно - можно повредить контактную пластину
• Для гибких проводов используйте наконечники типа ШП или ШВ - это предотвращает обрыв жил
• Если в цепи есть чувствительная электроника - параллельно установите Surge Protector (защита от импульсных перенапряжений)
• Проверьте соответствие номинала автомата сечению кабеля - 25 А требует минимум 4 мм2 меди (по таблицам ПУЭ)
