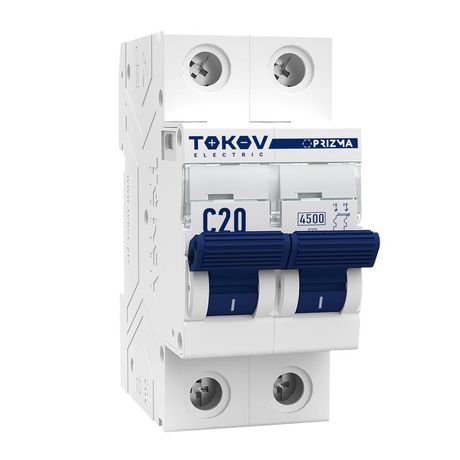

Выключатель автоматический модульный 2п C 20А 4.5кА PRIZMA TOKOV Electric TKE-PZ45-MCBI-2-20-C

Автоматический выключатель модульный 2 полюса 20 А 4.5 кА характеристика C от TOKOV ELECTRIC (артикул tke-pz45-mcbi-2-20-c) предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных распределительных щитах. Он обеспечивает надёжную работу в сетях переменного тока с частотой 50 Гц.

Назначение и область применения

Этот автоматический выключатель используется для защиты групповых линий освещения, розеток, бытовых приборов и оборудования с умеренно высокими пусковыми токами. Подходит для установки в жилых домах, офисах, малых производствах и на объектах с типичной нагрузкой - например, насосы, компрессоры, светильники, кондиционеры. Применяется исключительно в распределительных щитах с DIN-рейкой.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может коммутировать без срабатывания
• Номинальное напряжение: 400 В - работает в трёхфазных сетях до 400 В между фазами
• Характеристика срабатывания: C - реагирует на токи в диапазоне 5–10 крат от номинала; оптимальна для устройств с умеренным пусковым током (например, люминесцентные лампы, двигатели малой мощности)
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь даже при крупном КЗ
• Количество полюсов: 2 - защищает две фазы одновременно, что важно для двухфазных нагрузок или в системах TN-C-S
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную изоляцию при рабочих напряжениях до 400 В
• Импульсное напряжение: 6 кВ - выдерживает кратковременные скачки напряжения (молнии, коммутационные броски)
• Частота: 50 Гц - рассчитан на стандартную сеть в России и странах СНГ
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли; требует установки внутри закрытого щита
• Сечение провода: 1–25 мм2 для одножильного, 1–16 мм2 для многожильного - совместим с большинством распространённых кабелей
• Монтажная глубина: 50 мм - требуется место в щите для свободного монтажа
• Ширина: 2 модуля (36 мм) - занимает два стандартных места на DIN-рейке
• Рабочая температура: от –25 C до +60 C - допускает эксплуатацию в неотапливаемых помещениях, на улице внутри щитов

Совместимость и монтаж

Автоматический выключатель модульный 2 полюса 20 А 4.5 кА характеристика C монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы с винтовым креплением. Убедитесь, что сечение провода соответствует указанным пределам: для многожильных кабелей не используйте жилы более 16 мм2 - возможен плохой контакт. Перед монтажом отключите питание. После установки проверьте плотность затяжки контактов - слабый контакт вызывает нагрев. Выключатель совместим со всеми щитами, поддерживающими модульную систему (IEC/EN 61439).

Безопасность и стандарты

Выполнено в соответствии с требованиями EN 60898-1 и IEC 60898-1 - стандартами для автоматических выключателей для бытовых и аналогичных применений. Соответствие этим нормам гарантирует сертифицированную безопасность при работе в условиях перегрузки и короткого замыкания. Наличие двойной защиты (по обоим полюсам) снижает риск возникновения опасных ситуаций при повреждении одного из проводников.

Преимущества

• Универсальная характеристика C - хорошо сочетается с типовой нагрузкой в квартирах и небольших предприятиях
• Высокая отключающая способность (4,5 кА) - обеспечивает защиту даже при аварийных режимах в старых сетях
• Поддержка широкого диапазона сечений проводов - позволяет использовать как медные, так и алюминиевые кабели
• Устойчивость к широкому температурному диапазону - надёжно работает в холодных и жарких условиях
• Фиксированная ширина 2 модуля - легко планируется в щитах с ограниченным местом

Ограничения применения

• Не предназначена для защиты цепей с очень высокими пусковыми токами (например, большие асинхронные двигатели, сварочные аппараты) - для них нужна характеристика D
• IP20 не допускает установку вне закрытого щита - нельзя использовать на открытых площадках или во влажных помещениях без дополнительной защиты
• Не рекомендован для постоянной работы при температуре выше +60 C - избегайте установки рядом с источниками тепла
• Не подходит для цепей постоянного тока - только для переменного тока 50 Гц

Примеры использования

• Защита группы розеток в кухне или ванной комнате
• Отключение питания кондиционера мощностью до 4,5 кВт
• Щитовая защита двухфазной нагрузки в мастерской (например, станок с двигателем 3 кВт)
• Линия освещения в административном помещении с люминесцентными и LED-светильниками

Практические советы

• Выбирая автомат, убедитесь, что суммарная мощность подключённых устройств не превышает 4,4 кВт (при 220 В) - это максимум для 20 А
• При использовании многожильных проводов обязательно применяйте наконечники (штыревые или трубчатые) - они предотвращают ослабление контакта
• Не устанавливайте этот автомат вместо дифференциального (УЗО) - он не защищает от утечек тока. Для безопасности добавьте УЗО перед ним
• Проверяйте маркировку на корпусе после монтажа - убедитесь, что указаны правильные значения (20 А, C, 400 В)
• При замене старого автомата - сравнивайте не только ток, но и характеристику (C/D/B); замена B на C может привести к ложным срабатываниям
