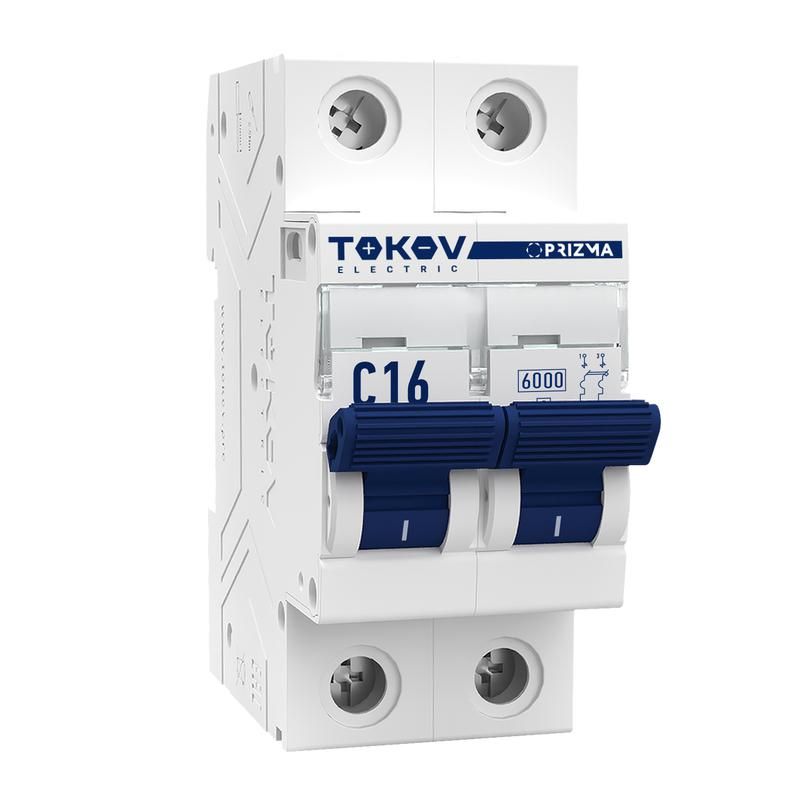

Выключатель автоматический модульный 2п C 16А 6кА PRIZMA TOKOV Electric TKE-PZ60-MCBI-2-16-C

Автоматический выключатель модульный 2 полюса 16 А 6 кА характеристика C от TOKOV ELECTRIC предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Артикул tke-pz60-mcbi-2-16-c подходит для установки в щитках жилых, офисных и промышленных объектах с переменным током.

Назначение и область применения

Этот автоматический выключатель защищает бытовые и промышленные сети от повреждений, вызванных длительной перегрузкой или внезапным коротким замыканием. Подходит для защиты групповых линий освещения, розеток, оборудования с умеренным пусковым током - например, насосов, компрессоров, малых станков и систем вентиляции. Устанавливается в распределительных щитах на DIN-рейку.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выдерживает автомат без срабатывания
• Номинальное напряжение: 400 В - работает в сетях до 400 В переменного тока (AC)
• Характеристика срабатывания: C - реагирует на токи в пределах 5–10 крат от номинала; оптимальна для нагрузок с умеренными пусковыми токами
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь даже при токе короткого замыкания до 6000 А
• Количество полюсов: 2 - отключает два фазных провода одновременно
• Номинальное напряжение изоляции: 500 В - обеспечивает надёжную изоляцию между токоведущими частями
• Импульсное напряжение: 6 кВ - выдерживает кратковременные скачки напряжения, например, от молнии или коммутационных помех
• Частота: 50 Гц - предназначена для работы в сетях стандарта Европы/РФ
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли
• Максимальное сечение провода: 1–25 мм2 (монолитный), 1–16 мм2 (гибкий многожильный)
• Глубина монтажа: 50 мм - требует соответствующего места внутри шкафа
• Ширина: 2 модуля (36 мм) - занимает два стандартных положения на DIN-рейке
• Рабочая температура: от –25 C до +60 C - можно использовать в неотапливаемых помещениях, на улице в закрытых щитах

Совместимость и монтаж

Автоматический выключатель модульный 2 полюса 16 А 6 кА характеристика C совместим со всеми стандартными DIN-рейками шириной 35 мм. Монтируется в щитки с глубиной не менее 50 мм. Для подключения используйте провода сечением 1–25 мм2 (твердый) или 1–16 мм2 (гибкий). Клеммы рассчитаны на один зажим - не допускается скручивание нескольких проводов. Обязательно соблюдайте полярность: вход и выход не имеют направления, но фазы должны быть правильно распределены по полюсам. После монтажа проверьте плотность затяжки клемм - слабый контакт может вызвать нагрев.

Безопасность и стандарты

Выключатель соответствует требованиям EN 60898 и IEC 60898 - европейским и международным стандартам для автоматических выключателей в бытовых и аналогичных условиях. Номинальная отключающая способность 6 кА гарантирует безопасное отключение даже при серьёзном КЗ. Конструкция исключает самопроизвольное включение после срабатывания - необходимо вручную перевести рычаг в положение «ON».

Преимущества

• Устойчивость к высоким токам КЗ - надёжно сработает даже при аварии в домашней или промышленной сети
• Подходящая характеристика C - меньше ложных срабатываний при запуске двигателей и других устройств с пиковой нагрузкой
• Широкий диапазон рабочих температур - позволяет применять в холодных и жарких условиях
• Простая и понятная индикация состояния - видно, когда автомат отключен
• Совместимость с большинством типовых щитов - легко заменяет аналоги других брендов

Ограничения применения

• Не предназначен для защиты цепей с очень высокими пусковыми токами (например, мощные сварочные аппараты, крупные двигатели) - лучше выбрать характеристику D
• Защита IP20 не обеспечивает герметичность - нельзя устанавливать во влажных местах без дополнительной защиты (коробки, боксы)
• Не рекомендован для постоянной работы при температуре выше +60 C - возможен снижение срока службы
• Не подходит для цепей постоянного тока (DC) - только для переменного тока 50 Гц
• Не имеет функции дифференциального тока - для защиты от утечек требуется отдельный УЗО

Примеры использования

• Щиток квартиры - защита группы розеток на кухне или в ванной
• Производственный участок - питание конвейера или воздушного компрессора
• Офисное помещение - группа освещения и компьютеров
• Гараж или мастерская - питание электроинструментов и светильников

Практические советы

• Выбирая автомат, убедитесь, что суммарная мощность подключённых устройств не превышает 3,5 кВт (при 230 В) или 6,4 кВт (при 400 В)
• При использовании гибких проводов обязательно применяйте наконечники (штыревые или трубчатые) - они предотвращают ослабление контакта
• Не устанавливайте несколько автоматов одного типа на одну линию - это создаёт риск некорректной координации защиты
• Проверяйте соответствие номинала автомата сечению кабеля - для 16 А минимум нужен медный кабель 2,5 мм2
• При замене старого автомата сравните ширину, глубину и тип клемм - tke-pz60-mcbi-2-16-c легко заменяет аналоги с такими же параметрами
