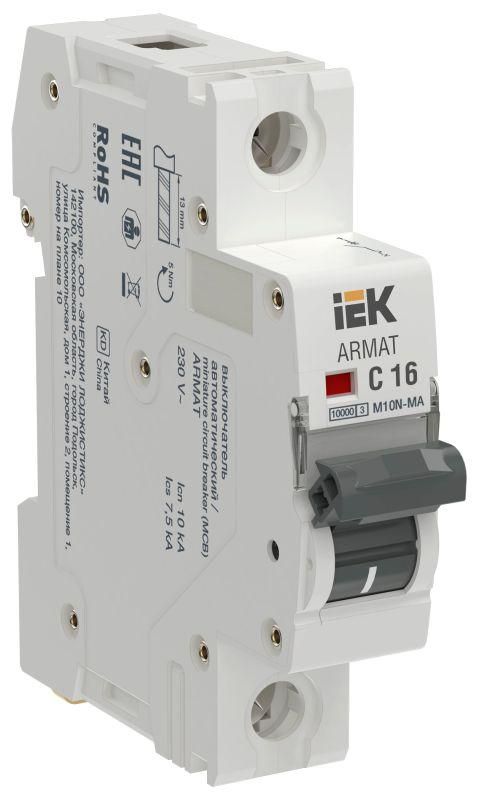

Выключатель автоматический модульный 1п C 16А M10N-MA без тепл. расцеп. ARMAT IEK AR-M10N-MA-1-C016

Автоматический выключатель модульный 1P C 16А M10N-MA без теплового расцепителя - это устройство защиты от короткого замыкания, предназначенное для установки в системах, где требуется быстрое отключение при аварии, но не нужна защита от перегрузки. Производится компанией IEK в серии ARMAT, артикул ar-m10n-ma-1-c016.

Назначение и область применения

Автоматический выключатель модульный 1P C 16А M10N-MA без теплового расцепителя используется исключительно для защиты цепей от короткого замыкания. Он не реагирует на длительную перегрузку - это важно учитывать при проектировании. Основная сфера применения: системы аварийной вентиляции, пожаротушения, насосные станции, освещение эмерджэнси, другие объекты, где необходимо гарантированное отключение при КЗ, но защита от перегрева обеспечивается другим оборудованием (например, термореле или контактором).

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выдерживает аппарат без повреждений;
• Количество полюсов: 1 - защищается одна фаза; подходит для однофазных сетей 230 В;
• Характеристика срабатывания: C - отключение происходит при токе 5–10 кратном от номинала, что типично для нагрузок с умеренным пуском (электромоторы, светильники);
• Номинальная отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 тысяч ампер;
• Номинальное напряжение изоляции: 500 В - гарантирует надёжную изоляцию при работе в сетях до 400 В переменного тока;
• Номинальное импульсное напряжение: 6 кВ - выдерживает кратковременные скачки напряжения (например, от молнии или коммутационных бросков);
• Частота: 50 Гц - рассчитан на работу в сети стандарта РФ/Европы;
• Сечение провода: 1–25 мм2 - позволяет подключить медные жилы любого распространённого сечения;
• Степень защиты IP20 - защищён от прикосновения к токоведущим частям и от крупных предметов, но не от пыли и влаги - требует установки внутри щита;
• Рабочая температура: от –40 C до +70 C - допускает эксплуатацию в неотапливаемых помещениях, на улице (в закрытых шкафах);
• Степень загрязнения 2 - подходит для помещений с умеренной запылённостью (не для сырых, химически агрессивных зон);
• Монтаж: на DIN-рейку 35 мм - совместим со всеми стандартными щитами;
• Количество модулей: 1 - занимает один стандартный модуль в распределительном щите.

Совместимость и монтаж

Автоматический выключатель модульный 1P C 16А M10N-MA без теплового расцепителя устанавливается на DIN-рейку стандартной ширины 35 мм. Подключение осуществляется через верхние и нижние зажимы - можно подсоединять провода сечением от 1 до 25 мм2. Устройство совместимо с другими компонентами серии ARMAT от IEK. Для правильной работы обязательно соблюдать полярность: вход - сверху, выход - снизу. Не рекомендуется использовать в параллель с обычными автоматами с тепловым расцепителем без учёта координации защиты.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50345-2010 (аналог IEC 60898-1) для автоматических выключателей для бытовых и аналогичных применений. Применяется в соответствии с ПУЭ - как часть комплексной системы защиты, где функция защиты от перегрузки реализуется иным способом. Отсутствие теплового расцепителя делает его несоответствующим нормам для защиты бытовой проводки - его нельзя использовать вместо обычного автомата в квартире или офисе.

Преимущества

• Высокая отключающая способность (10 кА) - надёжно работает даже при серьёзных КЗ;
• Широкий диапазон рабочих температур - подходит для холодных и жарких условий;
• Простая и проверенная конструкция - минимум элементов, высокая отказоустойчивость;
• Поддержка широкого спектра сечений проводов - удобно при использовании кабелей разного типа;
• Совместимость с сериями ARMAT - легко интегрируется в существующие щиты IEK.

Ограничения применения

• Не защищает от перегрузки - нельзя использовать в качестве основного аппарата для розеточных групп, освещения, бытовых приборов;
• Требует обязательного наличия внешней защиты от перегрузки (термореле, контактор с тепловой защитой, другой автомат с тепловым расцепителем);
• IP20 - не предназначен для открытой установки, монтаж возможен только в закрытых щитах;
• Не применяется в цепях постоянного тока - только для AC 50 Гц;
• Не подходит для цепей с высокими пусковыми токами (например, мощные двигатели без пускателей) - характеристика C может не успеть сработать при очень больших импульсах.

Примеры использования

• Защита линии питания пожарного насоса - отключение при КЗ, а перегрузка контролируется реле контроля тока;
• Цепь аварийной вентиляции в подвале - отключение при пробое изоляции, но без лишнего срабатывания при долговременном увеличении потребления;
• Линия управления сигнализацией пожаротушения - минимальная задержка при КЗ, чтобы предотвратить возгорание;
• Щиты промышленного оборудования - когда тепловая защита уже есть в частотнике или пускателе.

Практические советы

• Обязательно используйте этот автомат только там, где есть вторичная защита от перегрузки - иначе он не выполнит свою задачу;
• Проверьте, что сечение кабеля соответствует 1–25 мм2 - слишком тонкий провод может нагреться, а слишком толстый плохо зажмётся;
• Не путайте с обычными автоматами: M10N-MA без теплового расцепителя - это не замена для домашних щитов;
• При сборке щита пометьте его ярлыком: “Только КЗ” - так монтажник не ошибётся при обслуживании;
• При необходимости замены - выбирайте тот же артикул ar-m10n-ma-1-c016 или аналог с характеристикой C и 16 А - изменение параметров может нарушить согласованность всей системы защиты.
