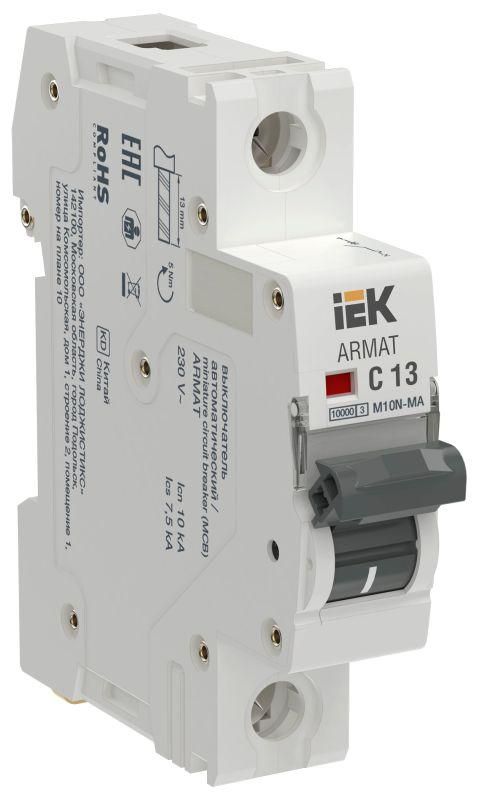

Выключатель автоматический модульный 1п C 13А M10N-MA без тепл. расцеп. ARMAT IEK AR-M10N-MA-1-C013

Автоматический выключатель модульный 1P C 13А M10N-MA без теплового расцепителя - устройство от бренда IEK из серии ARMAT, предназначенное исключительно для защиты цепей от короткого замыкания. Подходит для систем аварийной вентиляции и пожаротушения, где требуется быстрое отключение при высоких токах КЗ.

Назначение и область применения

Автоматический выключатель модульный 1P C 13А M10N-MA без теплового расцепителя используется там, где необходима защита только от короткого замыкания, а защита от перегрузки обеспечивается другим оборудованием. Основные области применения - системы аварийной вентиляции, пожаротушения, насосные станции и другие объекты, требующие надёжного отключения при КЗ без задержки по времени.

Технические характеристики

• Число полюсов: 1P
• Характеристика срабатывания: C (кратность тока срабатывания - 5–10 I_n)
• Номинальный ток: 13 А
• Номинальная отключающая способность: 10 кА
• Отсутствует тепловой расцепитель - защита от перегрузки не предусмотрена
• Монтаж на DIN-рейку 35 мм

Совместимость и монтаж

Автоматический выключатель модульный 1P C 13А M10N-MA совместим со всеми стандартными шкафами и щитами, оснащёнными DIN-рейкой 35 мм. Устанавливается так же, как обычный модульный автомат: защёлкивается на рейку и фиксируется двумя болтами на входных клеммах. Для работы требуется внешнее устройство защиты от перегрузки - например, контактор с термореле или другой автомат с тепловым расцепителем, установленный последовательно.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50345-2010 и международному стандарту IEC 60898-1. Отключающая способность 10 кА позволяет безопасно гасить дугу даже при максимальном токе КЗ в типичных жилых и промышленных сетях. Применяется только в соответствии с проектом - самостоятельное использование без защиты от перегрузки запрещено.

Преимущества

• Высокая отключающая способность - 10 кА - обеспечивает надёжную работу в условиях повышенных токов КЗ
• Отсутствие теплового расцепителя ускоряет реакцию на короткое замыкание, что важно для аварийных систем
• Стандартный форм-фактор - легко интегрируется в существующие щитовые решения
• Произведён в рамках серии ARMAT - проверенная линейка оборудования от IEK

Ограничения применения

• Не применяется в цепях, где возможны длительные перегрузки - без теплового расцепителя он не отключится при превышении тока выше 13 А
• Не подходит для бытовой проводки, офисных помещений, освещения - требует обязательного наличия внешней защиты от перегрузки
• Не может использоваться как единственный аппарат в цепи - всегда нужен комбинированный подход

Примеры использования

• Защита силового кабеля пожарного насоса в системе противопожарного водоснабжения
• Отключение вентиляционного канала аварийной вытяжки при КЗ
• Подключение к выходу контактора, управляемого пожарным контроллером - автомат работает как «быстрый предохранитель»

Практические советы

• Выбирая автоматический выключатель модульный 1P C 13А M10N-MA, убедитесь, что в цепи есть второй элемент - например, тепловое реле или автомат с характеристикой B/C - для защиты от перегрузки
• Проверьте, чтобы номинальный ток нагрузки не превышал 13 А - иначе устройство будет работать в режиме постоянной перегрузки, что опасно
• Не используйте этот автомат вместо обычного 1P автомата - он не выполняет функцию домашнего рубильника
• При проектировании указывайте в спецификациях: «M10N-MA без теплового расцепителя + внешний тепловой расцепитель/контактор»
