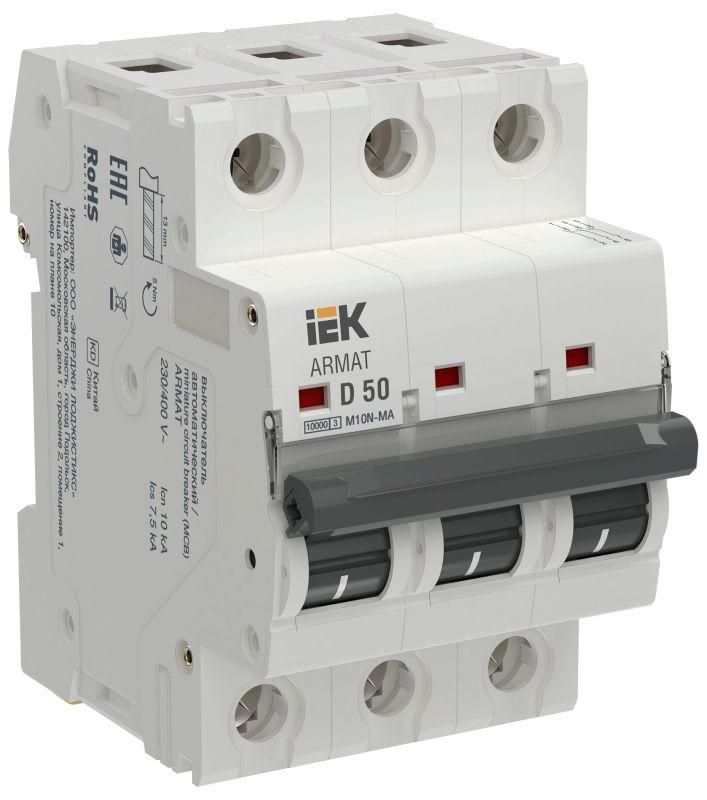

Выключатель автоматический модульный 3п D 50А M10N-MA без тепл. расцеп. ARMAT IEK AR-M10N-MA-3-D050

Автоматический выключатель модульный 3-полюсный D 50А M10N-MA без теплового расцепителя - устройство для защиты электрических цепей исключительно от короткого замыкания. Применяется там, где требуется быстрое отключение при аварии, но не нужна защита от перегрузки. Выполнен в компактном корпусе, рассчитан на установку на DIN-рейку и работает в широком диапазоне температур.

Назначение и область применения

Автоматический выключатель модульный 3-полюсный D 50А M10N-MA без теплового расцепителя предназначен исключительно для защиты от короткого замыкания. Отсутствие теплового расцепителя означает, что он не реагирует на длительную перегрузку - только на высокие токи КЗ. Это делает его идеальным для систем, где перегрузка допустима, а внезапное КЗ недопустимо.

• Системы аварийной вентиляции и пожаротушения
• Цепи питания насосов, вентиляторов, эскалаторов с пуском под нагрузкой
• Линии с постоянным током потребления, где перегрузка контролируется другим оборудованием (например, частотными преобразователями)
• Участки электроустановок, где уже установлены термические расцепители на предыдущих уровнях защиты

Технические характеристики

• Номинальный ток: 50 А - максимальный рабочий ток, который выдерживает аппарат без отключения при нормальной работе
• Количество полюсов: 3 - защищает все три фазы одновременно
• Характеристика расцепителя: D - срабатывает при токе 10–20 кратного номинала; подходит для оборудования с высокими пусковыми токами (электродвигатели, трансформаторы)
• Номинальная отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 тысяч ампер
• Номинальное напряжение: 400 В переменного тока - для трёхфазных сетей 380/400 В
• Сечение провода: 1–25 мм2 - позволяет подключить медные жилы этого диапазона
• Номинальное напряжение изоляции: 500 В - гарантирует надёжную изоляцию между токоведущими частями
• Номинальное импульсное напряжение: 6 кВ - устойчив к кратковременным скачкам напряжения (молнии, коммутационные броски)
• Монтаж: на DIN-рейку 35 мм - совместим со стандартными шкафами управления
• Количество модулей: 3 - занимает 3 стандартных модуля (по 17,5 мм каждый)
• Степень защиты IP20: защита от прикосновений к токоведущим частям и крупным предметам, но не от пыли и воды
• Рабочая температура: от –40 C до +70 C - подходит для холодных и жарких помещений
• Частота: 50 Гц - для сетей России и стран СНГ
• Степень загрязнения 2: допустимо наличие неметаллической пыли и временной проводящей влаги (обычные условия в щитовых)

Совместимость и монтаж

Автоматический выключатель модульный 3-полюсный D 50А M10N-MA без теплового расцепителя устанавливается на стандартную DIN-рейку типа TS35. Для подключения используются зажимы с винтовым креплением - затягивать необходимо усилием 1,5–2,0 Нм, чтобы избежать перегрева контактов. Подключаемые провода должны иметь сечение от 1 до 25 мм2. Устройство совместимо с другими элементами серии ARMAT: контактами, реле, дополнительными модулями сигнализации. Не рекомендуется использовать в паре с обычными автоматами C-характеристики на одном участке без координации времени срабатывания.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Конструкция обеспечивает механическую и электрическую целостность при отключении токов КЗ до 10 кА. Имеет класс защиты IP20 - запрещено использование во влажных, пыльных или открытых помещениях без дополнительной защиты (корпуса IP54/IP65). Все материалы соответствуют нормам горючести UL94 V-0.

Преимущества

• Не срабатывает при пусковых токах двигателей - снижает ложные отключения
• Высокая отключающая способность (10 кА) - надёжно защищает даже в местах с большой мощностью КЗ
• Широкий диапазон температур - можно применять в неотапливаемых щитовых и на улице внутри герметичных корпусах
• Совместимость с сериями ARMAT - легко интегрируется в существующие решения IEK
• Фиксированная характеристика D - гарантированное поведение при высоких токах КЗ

Ограничения применения

• Не защищает от перегрузки - обязательно требует наличия теплового расцепителя или другого средства защиты (например, термореле) на входе или в цепи
• Не применяется в бытовых сетях - только в промышленных и специализированных системах
• IP20 - нельзя устанавливать в условиях повышенной влажности, пыли, на улице без внешней защиты
• Не подходит для цепей с частыми пусками, если они вызывают токи выше 10×I_n более чем 1–2 раза в час - возможен износ механизма
• Требует точного согласования с upstream-защитой - иначе риск потери селективности

Примеры использования

• Щит аварийной вентиляции в подземном паркинге - питание вентиляторов через этот автомат, а перегрузка контролируется частотником
• Пожарный насос в котельной - пусковой ток достигает 8×I_n, но перегрузка невозможна из-за работы только при пожаре
• Линия питания конвейера с асинхронным двигателем - основная защита от перегрузки реализована в ПЛК, здесь нужна только защита от КЗ
• Система освещения эвакуационных выходов - питание от АКБ через инвертор, где перегрузка исключена, а КЗ - критично

Практические советы

• Выбирая автоматический выключатель модульный 3-полюсный D 50А M10N-MA, проверьте, есть ли на входе этой цепи защита от перегрузки - иначе система будет небезопасна
• При использовании в щите с несколькими такими устройствами соблюдайте селективность: время срабатывания нижестоящего автомата должно быть меньше верхнего
• Не используйте вместо него обычный автомат с характеристикой C - он сработает при пуске двигателя, хотя КЗ ещё не было
• Обязательно пометьте его в схеме как “без тепловой защиты” - это важно для будущего обслуживания
• Проверяйте плотность затяжки клемм каждые 6–12 месяцев - особенно в условиях вибраций
• Для установки в холодных условиях (ниже –20C) перед первым включением прогрейте устройство до комнатной температуры
