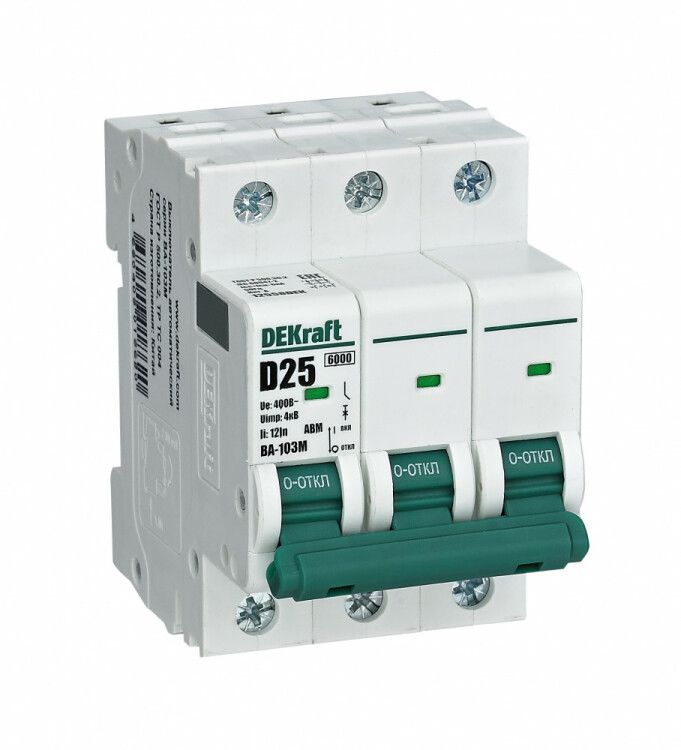

Выключатель автоматический без теплозащиты трехполюсный ВА-103М 3P 50А характеристика D 6кА | 12561DEK Dekraft APC

Автоматический выключатель 3-полюсный 50А характеристика D 6кА ВА-103M без теплозащиты от DEKraft предназначен для защиты электрических цепей от перегрузок и коротких замыканий в условиях высоких пусковых токов. Модель ВА-103M рассчитана на работу в системах вентиляции, противопожарной защиты и других промышленных объектах, где требуется надёжное отключение при кратковременных скачках тока.

Назначение и область применения

Автоматический выключатель 3-полюсный 50А характеристика D 6кА ВА-103M без теплозащиты используется там, где нагрузка имеет высокий пусковой ток - например, у двигателя насоса, вентилятора или компрессора. Отличается от обычных автоматов отсутствием тепловой защиты: она здесь не нужна, так как задача - реагировать только на короткое замыкание, а не на длительную перегрузку. Это делает его идеальным для цепей, которые должны работать продолжительно при номинальном токе 50 А, но требуют быстрого отключения при аварии.

Подходит для:

• систем вентиляции и кондиционирования;
• противопожарных насосов и воздушных завес;
• промышленного оборудования с частыми пусками;
• сетей с нечастыми оперативными включениями/отключениями.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который выключатель может проводить без повреждений.
• Количество полюсов: 3 - защищает все три фазы трёхфазной сети.
• Номинальное напряжение: 400 В переменного тока (AC) - работает в сетях 380–400 В.
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь даже при токе короткого замыкания до 6000 А.
• Характеристика срабатывания: D - отключение происходит при токе 10–20 кратном от номинала; подходит для мощных двигателей с высокими пусковыми токами.
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая энергию, проходящую через цепь при КЗ.
• Номинальное напряжение изоляции (Ui): 2000 В - гарантирует безопасную изоляцию между токоведущими частями.
• Частота: 50 Гц - совместим с сетями России и стран СНГ.
• Степень защиты IP20: предохраняет от контакта с пальцами и крупным инструментом, но не защищена от пыли и воды - устанавливается внутри щита.
• Количество модулей DIN: 3 - занимает 3 стандартных модуля (54 мм) на рейке.
• Глубина монтажа: 73 мм - необходимый зазор за щитом для правильной установки.
• Рабочий температурный диапазон: от -25C до +60C - можно использовать в неотапливаемых помещениях и на улице внутри корпуса.

Совместимость и монтаж

Автоматический выключатель 3-полюсный 50А характеристика D 6кА ВА-103M без теплозащиты монтируется на DIN-рейку шириной 35 мм. Установка выполняется стандартным способом: защёлкиваются крепления сверху и снизу. Для подключения используются винтовые зажимы - рекомендуется затягивать моментом 1,5–2 Нм, чтобы избежать перегрева. Подключаются медные жилы сечением от 1,5 до 25 мм2. Обязательно соблюдать порядок фаз: L1, L2, L3 - вход и выход помечены на корпусе.

Устройство не требует регулировки. После монтажа проверьте механическое перемещение рычага - он должен двигаться свободно без заклинивания.

Безопасность и стандарты

Выключатель ВА-103M соответствует требованиям стандарта IEC 60947-2 и директиве RoHS - не содержит опасных веществ. Класс токоограничения 3 обеспечивает повышенную безопасность при КЗ, снижая риск возгорания. Благодаря изоляции 2000 В устройство защищено от пробоя даже при импульсных перенапряжениях.

Преимущества

• Отсутствие тепловой защиты позволяет работать при длительных нагрузках до 50 А без ложных срабатываний - важно для вентиляции и насосов.
• Высокая отключающая способность (6 кА) обеспечивает надёжность в промышленных сетях с большими токами КЗ.
• Широкий диапазон температур (-25…+60 C) - подходит для холодных складов и нагретых машинных помещений.
• Совместим со всеми типами щитов на DIN-рейке - легко заменяется на аналогичные модели.

Ограничения применения

• Не применяется в цепях с частыми перегрузками - отсутствует тепловая защита, поэтому при длительном превышении 50 А возможен перегрев и выход из строя.
• IP20 не допускает установку вне электрошкафа - нельзя использовать в сырых, запылённых или открытых местах.
• Не предназначен для частого ручного включения/выключения - предназначены для аварийного отключения, а не для оперативного управления.
• Не поддерживает дистанционное управление - только ручной рычаг.

Примеры использования

• Защита трехфазного насоса в системе пожаротушения - при КЗ отключится за миллисекунды, не давая перегреть обмотки.
• Питание вентилятора в котельной - выдерживает пусковой ток при старте, не срабатывает при нормальной работе.
• Линия питания компрессора в цеху - сочетание D-характеристики и 6 кА отключения исключает ложные срабатывания при запуске.

Практические советы

• Выбирая автомат ВА-103M, убедитесь, что ваша сеть действительно не требует тепловой защиты - если есть риск долговременной перегрузки, лучше взять модель с ней.
• Проверьте глубину шкафа: минимум 73 мм - иначе выключатель не войдёт полностью.
• Используйте только одножильные или многожильные медные провода с подходящим сечением - алюминий не рекомендован.
• При замене старого автомата - сравните характеристики: если был C-тип, а теперь D - это нормально, если нагрузка имеет высокий пусковой ток.
• Обязательно используйте крышку щита - IP20 не защищает от внешних воздействий.
