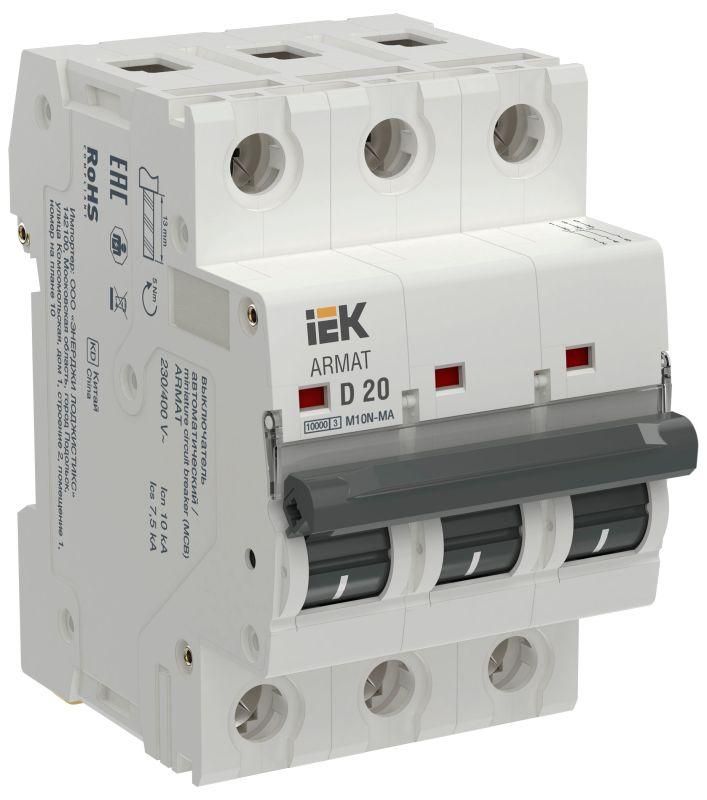

Выключатель автоматический модульный 3п D 20А M10N-MA без тепл. расцеп. ARMAT IEK AR-M10N-MA-3-D020

Автоматический выключатель модульный 3-полюсный D 20А M10N-MA без теплового расцепителя - устройство для защиты электрических цепей исключительно от короткого замыкания. Применяется там, где требуется быстрое отключение при аварии, например в системах аварийной вентиляции и пожаротушения. Производится компанией IEK в серии ARMAT.

Назначение и область применения

Автоматический выключатель модульный 3-полюсный D 20А M10N-MA без теплового расцепителя предназначен только для защиты от короткого замыкания. Он не реагирует на перегрузки - для этого требуются другие устройства. Основные области применения: системы аварийной вентиляции, пожаротушения, насосные станции, оборудование с высокими пусковыми токами, где перегрузка является штатным режимом работы.

Технические характеристики

• Число полюсов: 3
• Номинальный ток: 20 А
• Характеристика расцепления: D - позволяет работать с нагрузками, имеющими высокие пусковые токи (например, двигатели, трансформаторы)
• Номинальная отключающая способность: 10 кА
• Монтаж: на DIN-рейку 35 мм
• Отсутствует тепловой расцепитель - не защищает от длительных перегрузок

Совместимость и монтаж

Устройство совместимо со всеми стандартными DIN-рейками шириной 35 мм. Устанавливается в щиты, где уже есть тепловая защита на других автоматах или в виде отдельного термического реле. Для правильной работы необходимо обеспечить достаточную площадь для теплоотвода - не закрывать крышкой или изолирующим материалом. Подключение проводов - сверху и снизу, согласно маркировке на корпусе. Кабель сечением до 25 мм2 допустим для прямого подключения.

Безопасность и стандарты

Автоматический выключатель модульный 3-полюсный D 20А M10N-MA соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Отключающая способность 10 кА гарантирует безопасное отключение даже при максимальном токе короткого замыкания в типичных жилых и промышленных сетях. Устройство не имеет функции дифференциальной защиты - для защиты людей необходимы отдельные УЗО.

Преимущества

• Высокая устойчивость к импульсным токам благодаря характеристике D - идеально для запуска двигателей
• Надёжное отключение при коротком замыкании до 10 кА
• Стандартный модульный формат - легко интегрируется в существующие щитовые решения
• Произведён в серии ARMAT компании IEK - проверенная надёжность в условиях повышенной нагрузки

Ограничения применения

• Не применяется в цепях, где возможна длительная перегрузка - например, освещение, нагреватели, бытовая техника
• Не может использоваться самостоятельно - всегда нужна внешняя защита от перегрузок (термореле, другой автомат с характеристикой B/C)
• Не подходит для защиты человека - не имеет функции УЗО
• Не рекомендован для установки в помещениях с частыми колебаниями напряжения без дополнительной фильтрации

Примеры использования

• Защита пожарного насоса в системе противопожарной защиты - пусковой ток велик, но перегрузка нормальна
• Цепь аварийной вентиляции в подземном паркинге - требуется гарантированное отключение при КЗ, но не при работе вентилятора
• Подключение частотного преобразователя - где основная защита от перегрузок реализована внутри самого преобразователя

Практические советы

• Выбирая автоматический выключатель модульный 3-полюсный D 20А M10N-MA, убедитесь, что в цепи есть другое устройство, защищающее от перегрузок - иначе система будет небезопасна
• Проверьте посадочные размеры перед монтажом - хотя он стандартизирован, некоторые старые щиты имеют узкие рейки
• Не используйте этот автомат вместо обычного C-характеристики - он не сработает при перегрузке 25–30 А, а просто продолжит работу
• При проектировании щита пометьте его как “Только КЗ” - чтобы избежать путаницы при обслуживании
• Для систем с несколькими двигателями - комбинируйте с тепловыми реле, установленными после автомата
