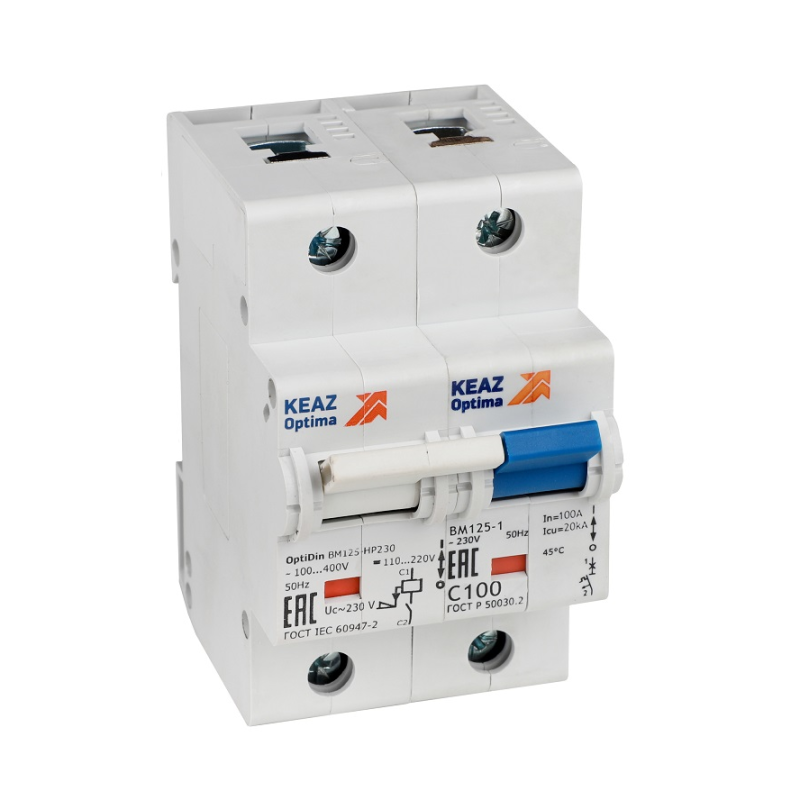

Выключатель автоматический модульный 1п C 100А 10кА OptiDin BM125-1C100-НР-8ln-УХЛ3 с независимым расцепителем КЭАЗ 336363

Автоматический выключатель КЭАЗ BM125-1C100-НР-8ln-УХЛ3 предназначен для защиты электрических цепей от перегрузок и коротких замыканий в условиях высоких токов. Модульный однополюсный выключатель с независимым расцепителем обеспечивает точное управление питанием нагрузки и подходит для установки в щитах промышленного и коммерческого назначения.

Назначение и область применения

Выключатель КЭАЗ BM125-1C100-НР-8ln-УХЛ3 используется для защиты однофазных цепей с номинальным током до 100 А. Независимый расцепитель позволяет удалённо отключать питание по сигналу от внешнего устройства - например, от системы управления, сигнализации или аварийного останова. Применяется в промышленных щитах, на участках с частым включением/выключением, в системах с требованием дистанционного контроля: конвейеры, насосные станции, оборудование с PLC, системы энергоэффективности.

Технические характеристики

• Номинальный ток: 100 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 230 В AC - рассчитан на работу в сетях переменного тока 230 В
• Количество полюсов: 1 - защищает одну фазу, не трогает ноль
• Номинальная отключающая способность: 20 кА - способен безопасно прервать ток короткого замыкания до 20 тысяч ампер
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, двигатели, освещение, нагреватели)
• Класс токоограничения: 3 - быстродействующий тип, снижающий энергию КЗ, что повышает надёжность всей цепи
• Степень защиты IP20 - защита от доступа пальцев и твёрдых предметов >12 мм; не защищён от воды
• Модульная ширина: 1,5 модуля - занимает 27 мм в DIN-рейке
• Глубина монтажа: 75 мм - требуется свободное пространство за щитом
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Степень загрязнения: 2 - допустимо использование в помещениях с обычным уровнем запылённости
• Категория перенапряжения: IV - предназначено для установки на входе в здание или в местах с высокой вероятностью импульсных перенапряжений
• Возможна дополнительная комплектация - можно установить дополнительные контакты, расцепители, блокировки

Совместимость и монтаж

Выключатель КЭАЗ BM125-1C100-НР-8ln-УХЛ3 монтируется на стандартную DIN-рейку 35 мм. Для правильной установки необходимо соблюдать глубину монтажа 75 мм - проверьте наличие места за щитом. Подключение проводов - винтовые зажимы, рекомендованное сечение жил: до 50 мм2. Независимый расцепитель имеет два вывода для подключения управляющего напряжения (обычно 24–230 В AC/DC); перед подключением сверьте с документацией. Убедитесь, что сечения кабеля соответствуют току 100 А - недостаточное сечение вызовет перегрев.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Сертифицирован для работы в условиях категории перенапряжения IV, что делает его подходящим для установки в главных распределительных щитах. Класс токоограничения 3 обеспечивает повышенную безопасность при КЗ - снижается риск возгорания и повреждения оборудования. IP20 не предусматривает защиту от влаги - не применяйте во влажных или открытых помещениях.

Преимущества

• Высокая отключающая способность (20 кА) - надёжно работает даже при серьёзных авариях
• Независимый расцепитель - даёт возможность дистанционного отключения без механического воздействия
• Класс токоограничения 3 - минимизирует термические и электромагнитные последствия КЗ
• Поддержка широкого диапазона сечений кабелей - удобен для мощных нагрузок
• Совместим с другими устройствами серии BM125 - легко формировать комплексную защиту

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или на улице - IP20 не обеспечивает защиту от жидкости
• Не подходит для защиты цепей с очень высокими пусковыми токами (например, крупные асинхронные двигатели без мягкого пуска)
• Требуется достаточное пространство за щитом - глубина 75 мм исключает установку в тонких или плотно забитых щитах
• Независимый расцепитель требует внешнего источника питания - без него функция отключения не будет работать

Примеры использования

• Защита силовой линии к станку с двигателем 75 кВт
• Отключение конвейера по команде с пульта безопасности
• Централизованное отключение группы светильников через систему управления зданием
• Главный ввод в распределительный щит торгового центра
• Щитовая защита для тепловых насосов и систем HVAC

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и расчетного тока - для 100 А используйте медный кабель не менее 25 мм2
• При использовании независимого расцепителя убедитесь, что источник управления (например, реле или контроллер) выдаёт нужное напряжение и ток
• Избегайте установки рядом с источниками сильных помех - это может влиять на чувствительность расцепителя
• При сборке щита оставляйте место для будущего расширения - модель поддерживает дополнительные модули
• Обращайте внимание на маркировку УХЛ3 - выключатель рассчитан на работу при температуре от −40C до +40C, подходит для холодных помещений, но не для уличной установки
