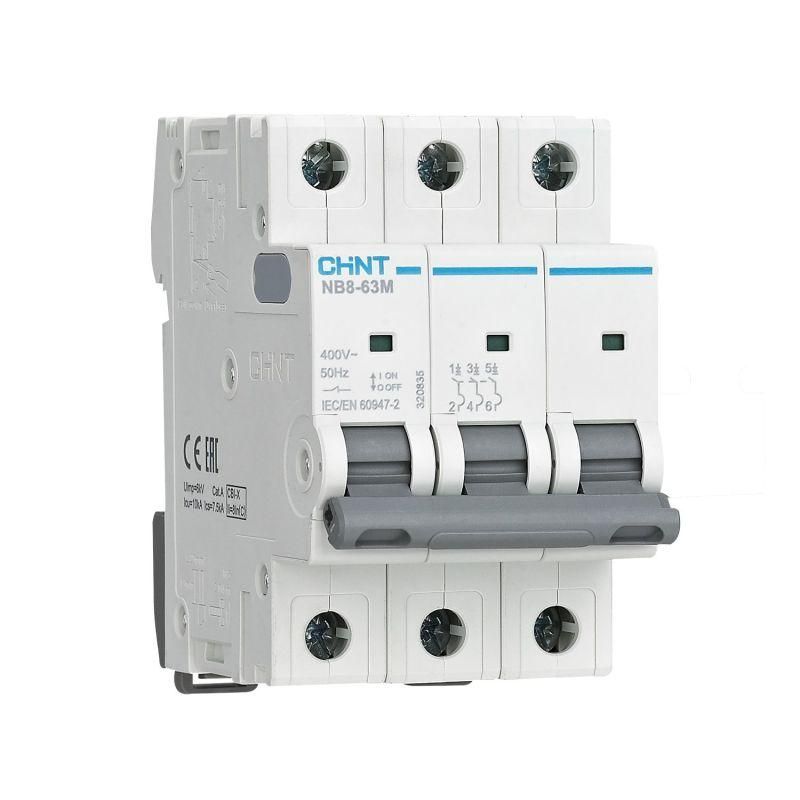

Выключатель автоматический NB8-63M 3P 6А 10кА х-ка K без тепл. расцеп. (R) | 320840 CHINT

Автоматический выключатель CHINT NB8-63M 3P 6А 10кА с характеристикой K и без теплового расцепления предназначен для защиты электродвигателей и оборудования в системах кондиционирования, вентиляции и пожарной безопасности - особенно там, где требуется высокая устойчивость к кратковременным перегрузкам. Этот модульный выключатель сочетает надежность серийной платформы NB8 с точной настройкой под специфичные нагрузки.

Назначение и область применения

Выключатель CHINT NB8-63M 3P 6А 10кА используется исключительно для защиты от коротких замыканий - без функции защиты от перегрузок, так как тепловой расцепитель отсутствует. Это делает его идеальным для управления двигателями, насосами, вентиляторами и другими устройствами с высоким пусковым током. Применяется в щитах систем дымоудаления, кондиционирования, промышленных станциях вентиляции и других объектах, где важно предотвращать повреждения при КЗ, но не требуется отключение при длительном превышении тока.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который выключатель может проводить без нагрева и повреждений;
• Напряжение: 400 В переменного тока (AC), 50 Гц - рассчитан на стандартные трехфазные сети;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 000 А;
• Характеристика срабатывания: K - мгновенное отключение происходит при токе от 9,6 до 14,4 × Iн (т.е. от 57,6 до 86,4 А);
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при колебаниях напряжения до этого значения;
• Импульсное выдерживаемое напряжение: 6 кВ - устойчив к кратковременным скачкам напряжения, таким как удары молнии или коммутационные помехи;
• Ширина: 3 модуля (54 мм) - занимает три стандартных места на DIN-рейке;
• Степень защиты: IP20 - защищен от доступа пальцев и твердых предметов, но не герметичен - требует установки внутри закрытого щита;
• Рабочая температура: от -35C до +70C - допускает использование в неотапливаемых помещениях и на открытых площадках при условии защиты от внешних воздействий;
• Категория применения: A - для защиты силового оборудования, не для освещения;
• Класс токоограничения: 3 - обеспечивает быстрое снижение тока КЗ перед его достижением пикового значения.

Совместимость и монтаж

Выключатель CHINT NB8-63M 3P 6А 10кА монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через клеммы, совместимые с кабелями до 16 мм2, а также с шинами типов PIN и FORK. Устанавливается в сборочных щитах с учетом свободного пространства вокруг для теплоотвода. Совместим со всеми аксессуарами серии NB8: вспомогательными контактами XF9, сигналами аварийного срабатывания XF9J, расцепителями S9 и OUVT/UVT/X1 - они крепятся справа от основного устройства и подключаются через механический интерфейс.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Сертифицирован для использования в электроустановках жилых, общественных и промышленных зданий. Отсутствие теплового расцепителя не снижает уровень безопасности - он просто означает, что защита от перегрузок должна быть реализована другим способом (например, термореле или частотным преобразователем).

Преимущества

• Узконаправленная защита: оптимизирован под двигатели с высоким пусковым током - не будет ложных срабатываний при запуске;
• Высокая механическая долговечность: 20 000 циклов включения/выключения - подходит для часто управляемых нагрузок;
• Гибкость комплектации: возможность добавления сигналов и расцепителей позволяет адаптировать его под сложные системы автоматизации;
• Ясная индикация: окно показывает положение контактов - легко определить, включен ли выключатель или он отключился из-за КЗ.

Ограничения применения

Не применяется для защиты осветительных цепей, розеток или любых нагрузок, требующих защиты от перегрузок - поскольку тепловой расцепитель отсутствует. Нельзя использовать в условиях повышенной влажности, пыли или на открытом воздухе без корпуса с защитой выше IP20. Также не подходит для цепей с частыми пусками, если не предусмотрена внешняя защита от перегрева - сам выключатель не реагирует на длительные перегрузки.

Примеры использования

• Щит дымоудаления - защита вентилятора от КЗ при старте;
• Кондиционирование крупного офиса - управление компрессором с высоким пусковым током;
• Промышленный конвейер - отключение при пробое в двигателе, без отключения при кратковременной перегрузке;
• Система пожарной безопасности - питание насоса противопожарного водоснабжения, где важна только защита от КЗ, а не от перегрева.

Практические советы

• Выбирая CHINT NB8-63M 3P 6А 10кА, проверьте, что ваш двигатель имеет пусковой ток ниже 86,4 А - иначе выключатель не сработает при КЗ;
• Обязательно используйте внешнее термореле или частотник для защиты от перегрузок - этот аппарат не сделает этого самостоятельно;
• При монтаже соблюдайте посадочные размеры: ширина 54 мм, глубина - около 70 мм с учетом кабельного входа;
• Если нужна удаленная сигнализация - выбирайте версию с XF9J - она отправляет сигнал при аварийном отключении;
• Не путайте с аналогами с характеристикой C или D - K специально создан для двигателей, а не для освещения или зарядных устройств.
