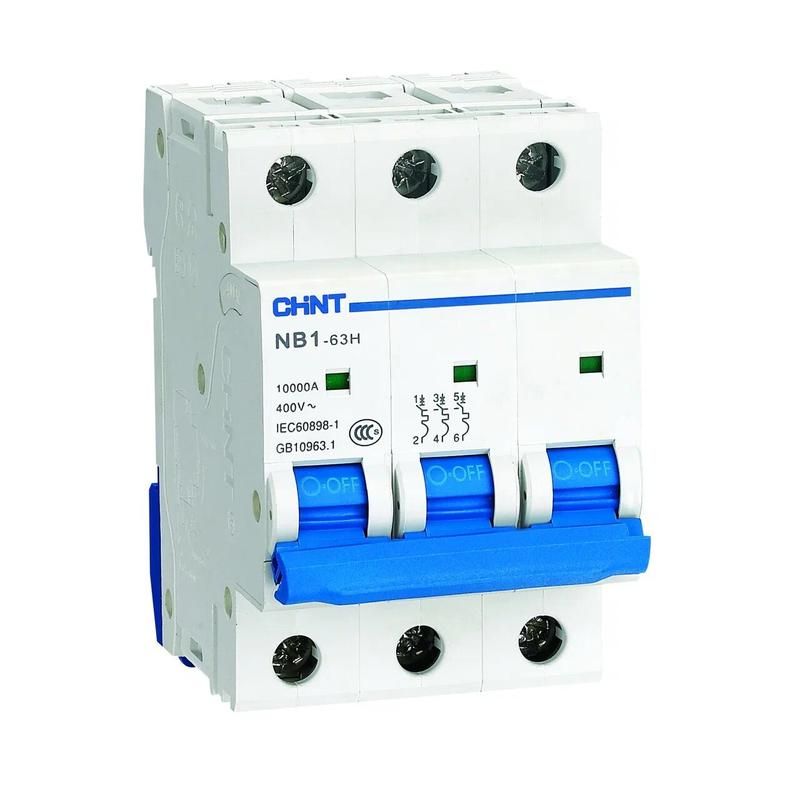

Выключатель автоматический трехполюсный NB1-63H 3P 4A 10кА х-ка D (R) | 179888 CHINT

Автоматический выключатель CHINT NB1-63H с номинальным током 4 А, трёхполюсный, с характеристикой D - предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных и коммерческих установках. Модульная конструкция позволяет легко устанавливать его на DIN-рейку, а высокая отключающая способность обеспечивает надёжную работу даже при значительных токах КЗ.

Назначение и область применения

Автоматический выключатель CHINT NB1-63H используется для защиты электрических цепей переменного тока с напряжением до 400 В и частотой 50–60 Гц. Подходит для управления и защитной коммутации мощных потребителей: электродвигателей, насосов, компрессоров, конвейеров, сварочных аппаратов и другого оборудования с высоким пусковым током. Применяется в распределительных щитах жилых, офисных и промышленных зданий.

Технические характеристики

• Номинальный ток: 4 А
• Количество полюсов: 3
• Номинальное напряжение: 400 В AC
• Отключающая способность: 10 кА
• Характеристика срабатывания: D - предназначена для нагрузок с высоким пусковым током (например, двигатели)
• Напряжение изоляции: 500 В
• Импульсное напряжение: 4 кВ
• Частота: 50–60 Гц
• Рабочая температура: от -25 C до +40 C
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и воды
• Модульная ширина: 3 модуля (54 мм)
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренной запылённостью
• Механическая износостойкость: 20 000 циклов включения/отключения
• Электрическая износостойкость: 10 000 циклов
• Класс токоограничения: 3 - быстрое гашение дуги при КЗ

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются кабели сечением до 16 мм2 (медные) или соответствующие шины типов PIN и FORK. Установка возможна в любом положении - вертикальном или горизонтальном. Ширина 3 модуля (54 мм) требует достаточного места в щите. Автомат совместим со всеми изделиями серии NB1-63H, что позволяет собирать компактные распределительные щиты.

Безопасность и стандарты

Соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Выключатель имеет класс токоограничения 3, обеспечивающий снижение энергии дуги при коротком замыкании. Напряжение изоляции 500 В гарантирует безопасную работу при номинальном 400 В. Индикационное окно показывает состояние контактов: «I» - включено, «O» - выключено.

Преимущества

• Высокая отключающая способность (10 кА) - надёжно работает в условиях сильных КЗ
• Характеристика D - оптимальна для двигателей и других устройств с высоким пусковым током
• Гибкая система дополнительных модулей - можно добавить вспомогательные контакты, расцепители
• Устойчивость к механическому износу - 20 000 циклов работы
• Простая индикация положения контактов - сразу видно, включен ли автомат

Ограничения применения

• Не предназначен для эксплуатации во влажных, пыльных или открытых помещениях - степень защиты IP20 не обеспечивает защиту от жидкости и пыли
• Не рекомендован для частых операций включения/отключения - рассчитан на нечастую коммутацию
• Не подходит для защиты цепей с постоянным током - только для переменного тока 50–60 Гц
• При температуре ниже -25 C или выше +40 C возможны изменения характеристик срабатывания

Примеры использования

• Защита трёхфазного электродвигателя 2,2 кВт на конвейере
• Щитовая защита группы насосов в системе водоснабжения
• Коммутационная защита сварочного аппарата в мастерской
• Распределительный щит промышленного участка с несколькими двигателями

Практические советы

• Выбирая автомат CHINT NB1-63H с характеристикой D, убедитесь, что ваша нагрузка действительно имеет высокий пусковой ток - иначе возможны ложные срабатывания
• При сборке щита учтите, что три модуля занимают 54 мм - планируйте место заранее
• Для удалённой сигнализации сработавшего автомата используйте дополнительный контакт XF9J
• Проверьте соответствие сечения провода - для 4 А достаточно 1,5–2,5 мм2 медного кабеля
• Если требуется управление с дистанции - установите независимый расцепитель S9
