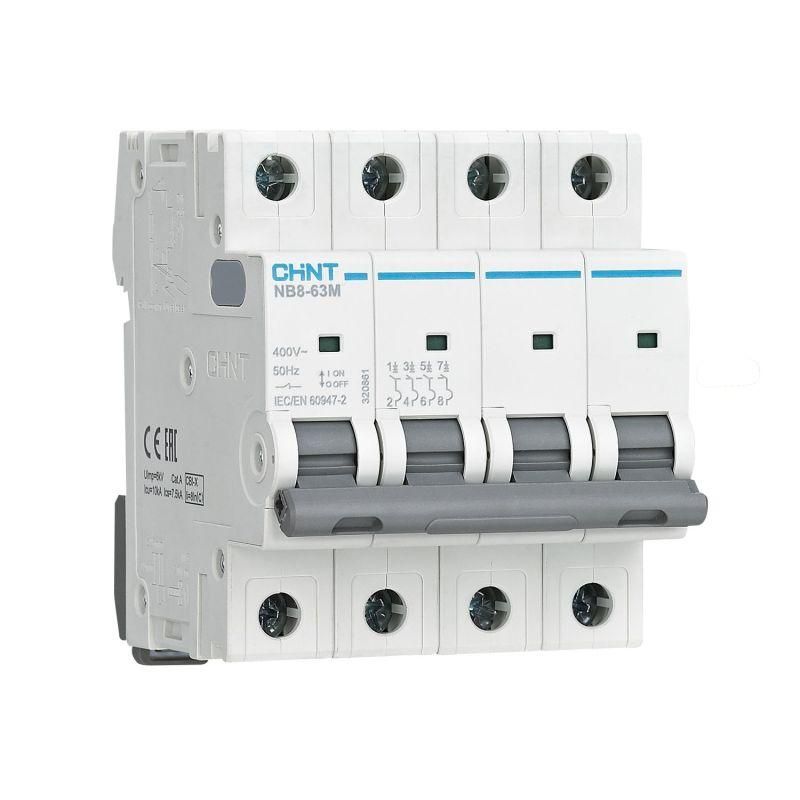

Выключатель автоматический NB8-63M 4P 40А 10кА х-ка L без тепл. расцеп. (R) | 320859 CHINT

Автоматический выключатель NB8-63M 4P 40А 10кА характеристика L без теплового расцепления (R), 8In (C) от бренда CHINT предназначен для защиты электродвигателей и оборудования в системах кондиционирования, вентиляции и пожарной безопасности - где требуется только мгновенная защита от короткого замыкания, без защиты от перегрузки.

Назначение и область применения

Этот автоматический выключатель NB8-63M 4P 40А 10кА используется там, где нужна исключительно защита от сверхтоков при коротком замыкании, но не требуется защита от длительной перегрузки. Отсутствие теплового расцепителя делает его идеальным для управления двигателями, насосами, вентиляторами и другим оборудованием, которое само имеет внутреннюю термическую защиту. Применяется в щитах систем дымоудаления, кондиционирования, промышленных линиях и объектах с высокими пусковыми токами.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может проводить без повреждений;
• Напряжение: 400 В переменного тока (AC), 50 Гц - рассчитан на трёхфазные сети с нулевым проводником;
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно;
• Отключающая способность: 10 кА - способен безопасно отключить цепь даже при самых больших токах КЗ;
• Характеристика срабатывания: L - мгновенное срабатывание происходит при токе от 6,4 до 9,6 кратном номинальному (8In - усреднённое значение);
• Номинальное напряжение изоляции: 500 В - гарантирует надёжную изоляцию между токоведущими частями;
• Номинальное импульсное выдерживаемое напряжение: 6 кВ - устойчив к кратковременным скачкам напряжения, например, от коммутаций или молний;
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям пальцами, но не от пыли и влаги - требует установки внутри закрытого щита;
• Рабочая температура: от -35C до +70C - допускает работу в неотапливаемых помещениях и на улице, если установлен в герметичном корпусе;
• Модульная ширина: 4 модуля (72 мм) - занимает 4 места на DIN-рейке;
• Категория применения: A - для защиты кабельных линий и маломощных потребителей, не требующих координации с другими аппаратами;
• Класс токоограничения: 3 - обеспечивает быстрое ограничение тока КЗ, снижая механические и тепловые воздействия на оборудование.

Совместимость и монтаж

NB8-63M 4P 40А 10кА монтируется на стандартную DIN-рейку шириной 35 мм. Подключение возможно через кабель (до 25 мм2 медный) или шины типов PIN и FORK. Устройство совместимо со всеми элементами серии NB8: можно легко добавить вспомогательные контакты XF9, сигнал аварии XF9J или расцепители S9, OUVT/XVT для удалённого отключения. Для правильной работы важно соблюдать момент затяжки клемм - не более 2 Нм, чтобы не повредить пластиковые детали.

Безопасность и стандарты

Выключатель соответствует требованиям МЭК 60947-2 и ГОСТ Р 50030.2. Сертифицирован для использования в электроустановках жилых, общественных и промышленных зданий. Степень загрязнения 3 позволяет применять его в условиях повышенной запылённости, характерной для производственных помещений. Однако IP20 не даёт защиты от влаги - нельзя использовать во влажных или открытых местах без дополнительной защиты корпуса.

Преимущества

• Уникальная характеристика L - оптимальна для двигателей с высокими пусковыми токами, которые не должны вызывать ложных срабатываний;
• Отсутствие теплового расцепителя исключает возможность отказа из-за старения биметаллической пластины;
• Высокая механическая износостойкость (20 000 циклов) - подходит для частых операций включения/выключения;
• Яркий индикатор положения контактов - сразу видно, включен ли выключатель или он сработал;
• Гибкость комплектации - можно доработать под задачи автоматизации и дистанционного управления.

Ограничения применения

• Не применяется для защиты обычных осветительных и розеточных групп - отсутствует защита от перегрузки;
• Не подходит для цепей с длительными токами выше 40 А - возможен перегрев и выход из строя;
• IP20 требует обязательной установки в закрытый распределительный щит - нельзя использовать на открытом воздухе или в сырых помещениях без дополнительной оболочки;
• Не рекомендуется для цепей с частыми пусками менее чем каждые 10 минут - риск перегрева клемм при многократных включениях.

Примеры использования

• Щит системы дымоудаления - управление вентиляторами, работающими только при пожаре;
• Кондиционирование крупного офиса - защита внешних блоков с мощными компрессорами;
• Производственный участок - питание насосов, конвейеров, воздушных компрессоров;
• Лифтовые механизмы - защита двигателя при КЗ, когда перегрузка контролируется самим двигателем.

Практические советы

• Выбирая NB8-63M 4P 40А 10кА, проверьте, что двигатель или нагрузка уже имеют свою тепловую защиту - иначе система будет небезопасна;
• При использовании нескольких таких выключателей в одном щите - учтите, что каждый занимает 4 модуля (72 мм), и спроектируйте место заранее;
• Для автоматизации подключите вспомогательный контакт XF9 - он передаст сигнал о состоянии автомата в систему управления;
• Не используйте этот автомат вместо обычного C-характеристики - он не сработает при перегрузке, даже если она длится час;
• Проверяйте соответствие сечения кабеля: для 40 А - минимум 6 мм2 меди, лучше 10 мм2 для долговечности.
