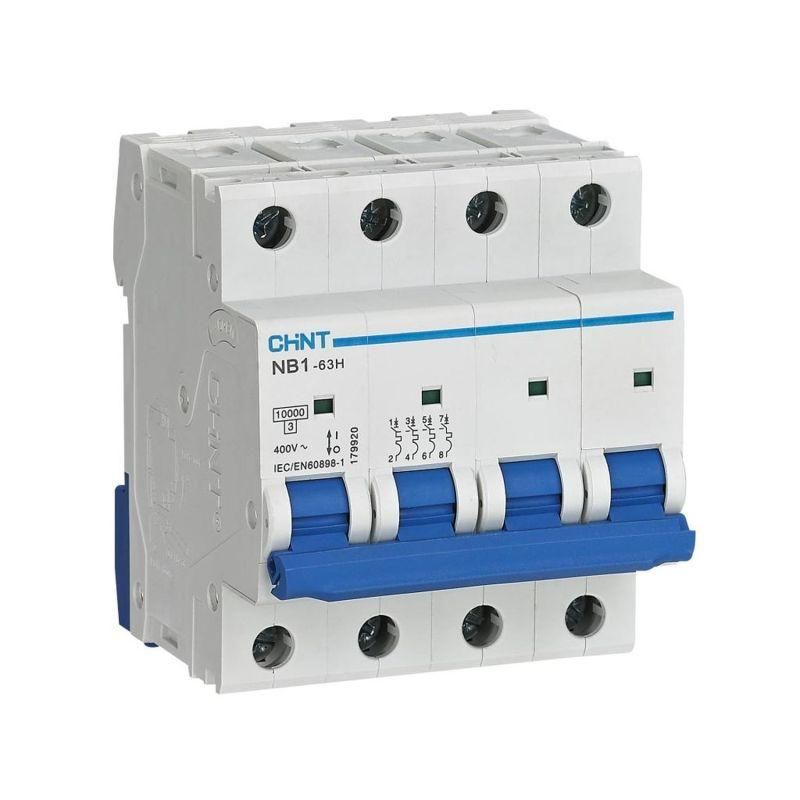

Выключатель автоматический четырехполюсный NB1-63H 4P 32A 10кА х-ка C (R) | 179915 CHINT

Автоматический выключатель четырехполюсный модульный 32А 10кА характеристика C (R) серия NB1-63H от CHINT предназначен для защиты электрических цепей от перегрузок и коротких замыканий в трехфазных системах 400 В. Этот аппарат обеспечивает надежное отключение при высоких токах и совместим с типичными распределительными щитами промышленных и коммерческих объектов.

Назначение и область применения

Выключатель автоматический четырехполюсный модульный 32А 10кА характеристика C (R) серия NB1-63H используется для защиты четырехпроводных трёхфазных сетей переменного тока 400 В. Подходит для установки в распределительных щитах жилых, офисных и промышленных зданий. Применяется для питания оборудования с умеренно индуктивной нагрузкой: насосы, вентиляторы, компрессоры, конвейеры, системы вентиляции и другие устройства, где пусковые токи не превышают 5–7 крат номинала.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 400 В AC
• Количество полюсов: 4
• Отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 000 А
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном номинальному, оптимизирован для средних пусковых токов
• Напряжение изоляции: 500 В
• Импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Степень защиты: IP20 - защищён от доступа пальцев и твердых предметов, но не от воды и пыли
• Рабочая температура: от -25 C до +40 C
• Частота: 50/60 Гц
• Модульная ширина: 4 модуля (72 мм)
• Степень загрязнения: 2 - допустимо использование в помещениях с обычным уровнем запыления
• Механическая износостойкость: 20 000 циклов включения/отключения
• Электрическая износостойкость: 10 000 циклов при номинальной нагрузке
• Класс токоограничения: 3 - снижает энергию КЗ, повышая безопасность сети

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Ширина одного полюса - 18 мм, поэтому четыре полюса занимают 72 мм места в щите. Для подключения используются кабели сечением до 25 мм2 (медные) или 35 мм2 (алюминиевые). Также возможна установка шин типа PIN и FORK. Устройство имеет индикатор положения контактов - окно показывает «I» (включено) или «O» (выключено). Комплектуется вспомогательными контактами (XF9, XF9J) и возможностью подключения расцепителей (S9, V9) по заказу.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60947-2 и ГОСТ Р 50030.2. Обеспечивает класс токоограничения 3, что снижает тепловую и механическую нагрузку на провода и оборудование при КЗ. Конструкция исключает случайное прикосновение к токоведущим частям благодаря IP20 и корпусу из самозагасающего пластика. Наличие индикатора положения контактов позволяет оперативно диагностировать состояние аппарата без вскрытия щита.

Преимущества

• Высокая отключающая способность (10 кА) обеспечивает защиту даже в условиях слабых сетей с малым током КЗ
• Характеристика C оптимальна для большинства промышленных двигателей и оборудования с умеренными пусковыми токами
• Гибкость комплектации: возможность добавить сигналы срабатывания и внешние расцепители
• Надежная фиксация на DIN-рейке и удобный визуальный индикатор
• Серия NB1-63H прошла испытания на 20 тыс. механических циклов - долговечен при активном использовании

Ограничения применения

• Не применяется во влажных, пыльных или агрессивных средах - степень защиты IP20 не предусматривает защиту от жидкости и пыли
• Не рекомендован для защиты светодиодных светильников, зарядных устройств и другой чувствительной электроники - характеристика C слишком медленно реагирует на малые перегрузки
• Не подходит для однофазных цепей без необходимости отключения всех фаз одновременно - для этого лучше использовать двухполюсные модели
• Работает только в пределах температур -25…+40 C; требует теплообмена в закрытых щитах

Примеры использования

• Защита трёхфазного двигателя мощностью до 15 кВт в системе вентиляции
• Распределение энергии по четырём фазам в промышленном станке с ЧПУ
• Щитовая защита группы розеток 380 В на производстве
• Общий ввод в распределительный щит многоквартирного дома с трёхфазным питанием

Практические советы

• Выбирая автоматический выключатель четырехполюсный модульный 32А 10кА характеристика C (R) серия NB1-63H, проверьте соответствие сечения кабеля - для 32 А требуется минимум 6 мм2 меди или 10 мм2 алюминия
• При установке в плотно укомплектованный щит учтите ширину 72 мм - не забудьте оставить место для соседних аппаратов
• Если нужна удаленная сигнализация срабатывания - выбирайте версию с XF9J (сигнальный контакт аварийного отключения)
• Для систем с частыми включениями (например, лифты, насосы) рассмотрите возможность установки дополнительного расцепителя V9 для защиты от просадок напряжения
• Не используйте этот аппарат вместо УЗО - он не защищает от утечек тока на землю. Для этого необходим отдельный дифференциальный автомат или УЗО.
