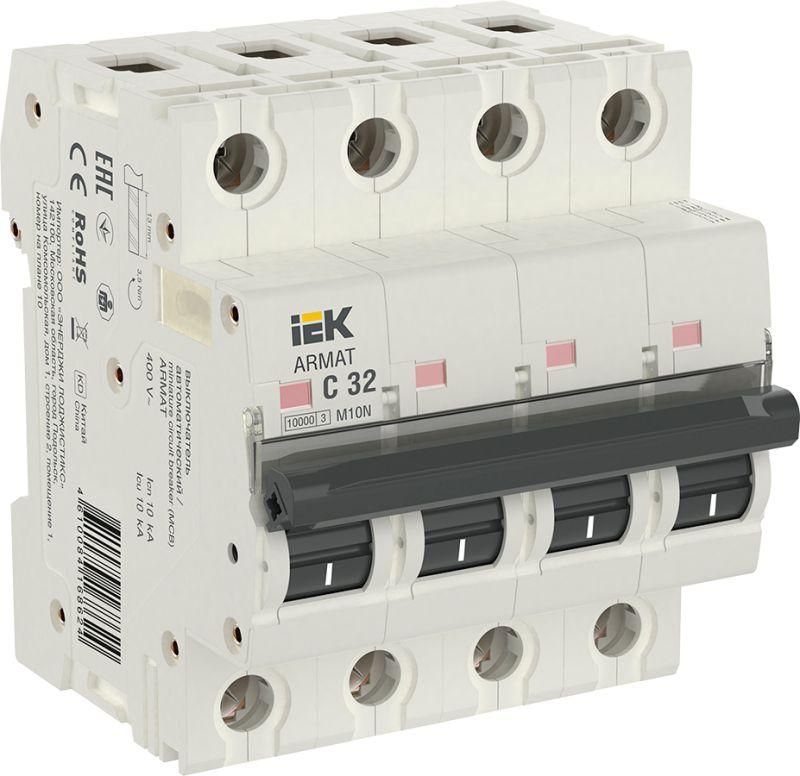

Выключатель автоматический четырехполюсный M10N 4P C 32А 10кА ARMAT | AR-M10N-4-C032 IEK

Автоматический выключатель четырехполюсный C 32А 10кА M10N - устройство для защиты четырёхпроводных сетей переменного тока от перегрузок и коротких замыканий. Произведён бренда IEK в серии ARMAT, артикул ar-m10n-4-c032, предназначен для установки на DIN-рейку в щитах бытовых и аналогичных объектов.

Назначение и область применения

Автоматический выключатель четырехполюсный C 32А 10кА M10N защищает электрические цепи с четырьмя фазами и нулём - например, трёхфазные нагрузки с нейтралью: электрокотлы, насосы, кондиционеры, группы розеток в частном доме или малом бизнесе. Подходит для распределительных щитов в жилых зданиях, офисах, мастерских. Устройство реагирует на длительную перегрузку и внезапное КЗ, предотвращая повреждение проводки и оборудования.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может коммутировать без срабатывания;
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока (380–400 В между фазами);
• Номинальная отключающая способность: 10 кА - максимальный ток короткого замыкания, который выключатель безопасно отключит;
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, подходит для нагрузок со средним пусковым током (например, двигатели, освещение с люминесцентными лампами);
• Количество полюсов: 4 - все четыре провода (L1, L2, L3, N) отключаются одновременно;
• Тип расцепителей: электромагнитный (для КЗ) + тепловой (для перегрузки);
• Количество модулей DIN: 4 - занимает 4 стандартных модуля ширины на рейке (17,5 мм каждый);
• Максимальное сечение кабеля: 25 мм2 - можно подключить медный провод до этого сечения;
• Степень защиты: IP20 - защита от прикосновений пальцев и твёрдых предметов, но не от воды и пыли; подходит только для внутренней установки в закрытых щитках;
• Рабочий диапазон температур: от –40C до +70C - работает даже в неотапливаемых помещениях;
• Номинальное напряжение изоляции: 500 В - обеспечивает надёжную изоляцию при напряжении до 400 В;
• Частота: 50 Гц - совместим с сетями России и стран СНГ;
• Цвет: белый - соответствует стандартной цветовой гамме щитового оборудования;
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможностью повышенной влажности;
• Гарантия: 15 лет - один из самых длинных сроков среди аналогов.

Совместимость и монтаж

Автоматический выключатель четырехполюсный C 32А 10кА M10N монтируется на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Для подключения используйте клеммы с зажимами под провода сечением 0,5–25 мм2. Все полюса имеют одинаковые клеммы - подключение фаз и нуля выполняется согласно схеме. Обязательно затягивайте винты моментом 0,8–1,0 Нм - недостаточно плотный контакт вызывает нагрев, слишком сильный - повредит пластик. Установка допускается только в закрытых распределительных щитах с доступом для обслуживания.

Безопасность и стандарты

Автоматический выключатель четырехполюсный C 32А 10кА M10N соответствует требованиям ГОСТ IEC 60898-1 и ГОСТ R 50345. Применяет двухступенчатую систему защиты: тепловой расцепитель реагирует на долговременную перегрузку, электромагнитный - на импульсы тока КЗ. Конструкция исключает самопроизвольное включение после срабатывания - рычаг остаётся в положении “выкл” до ручного возврата.

Преимущества

• Четыре полюса обеспечивают полное отключение всех проводов - безопаснее, чем трехполюсные модели с отключённым только фазами;
• Высокая отключающая способность (10 кА) позволяет использовать в местах с высокой вероятностью КЗ - например, рядом с трансформаторами или в старых сетях;
• Широкий диапазон температур делает его пригодным для установки в неотапливаемых щитовых, на дачах, в подъездах;
• 15-летняя гарантия указывает на высокую надёжность компонентов и качество сборки;
• Совместим с другими устройствами серии ARMAT - легко формировать единый щит с УЗО, реле и другим оборудованием того же бренда.

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP20 не защищает от влаги и пыли;
• Не рекомендован для мощных двигателей с очень высоким пусковым током (более 10×Iн) - лучше выбрать характеристику D;
• Не используется в цепях постоянного тока - только для AC 50 Гц;
• Не имеет функции дифференциального тока - для защиты от утечек требуется дополнительно установить УЗО;
• Не подходит для помещений с химически активной средой - контакты и корпус не защищены от агрессивных паров.

Примеры использования

• Защита трёхфазного электрокотла 12 кВт в частном доме - три фазы и ноль отключаются одновременно;
• Щитовая на этаже многоквартирного дома - распределение питания на несколько квартир через 4-полюсный ввод;
• Щит на производстве: питание конвейера с управлением по трём фазам и нейтрали;
• Подключение инверторного сварочного аппарата с трёхфазным входом и нулевой шиной.

Практические советы

• Выбирая этот автомат, проверьте, что ваша сеть действительно требует 4-полюсного решения - если нуль не отключается, достаточно 3P;
• При монтаже в щите соблюдайте порядок: слева - ввод, справа - выходы, чтобы не запутаться при обслуживании;
• Не смешивайте провода разного сечения в одной клемме - это снижает надёжность контакта;
• Если планируете подключать кабель 25 мм2, убедитесь, что вводной кабель и клемма на шине также рассчитаны на такой ток;
• Проверяйте маркировку перед установкой: буква “C” означает тип срабатывания, а не класс безопасности.
