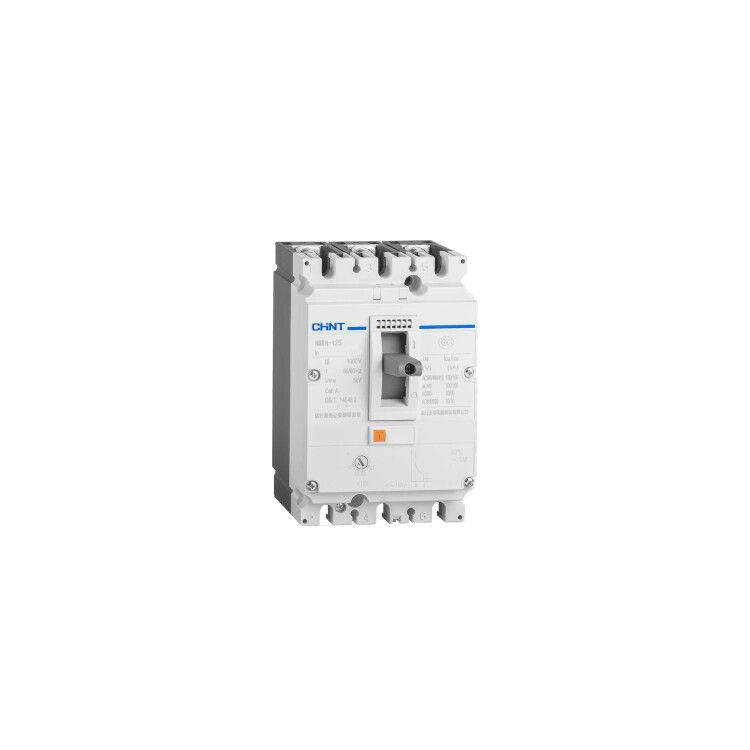

Выключатель автоматический NM8N-125Q TM 3P 25А 70кА с рег. термомаг. расцепителем (R) | 271623 CHINT

Автоматический выключатель NM8N-125Q TM с регулируемым термомагнитным расцепителем (R) - трёхполюсное устройство для защиты цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах промышленного оборудования, где требуется точная настройка порогов срабатывания. Бренд CHINT, артикул 271623.

Назначение и область применения

Выключатель NM8N-125Q TM предназначен для коммутации и защиты электрических цепей переменного тока до 690 В. Он защищает оборудование от повреждений из-за длительной перегрузки и внезапных коротких замыканий. Применяется в промышленных системах: на станках, конвейерах, насосных группах, в распределительных щитах производства и энергообъектов. Особенно эффективен там, где нагрузка меняется, и нужна гибкая настройка порога срабатывания.

Технические характеристики

• Количество полюсов: 3 - обеспечивает защиту всех фаз одновременно;
• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Отключающая способность: 70 кА - способность безопасно прервать ток короткого замыкания до этого значения;
• Номинальное напряжение: 690 В - максимальное рабочее напряжение сети;
• Диапазон тока перегрузки: 17,5–25 А - можно настроить чувствительность теплового расцепителя в этом интервале; чем ближе к 25 А, тем выше допустимая нагрузка перед срабатыванием;
• Диапазон тока короткого замыкания: 250 А - минимальный ток, при котором сработает магнитный расцепитель (электромагнитная защита);
• Степень защиты IP40 - защита от твердых частиц больше 1 мм, но не от воды; подходит только для внутренней установки в закрытых щитах;
• Тип исполнения: выключатель в литом корпусе - прочная герметичная конструкция, устойчивая к механическим воздействиям.

Совместимость и монтаж

NM8N-125Q TM монтируется на DIN-рейку шириной 35 мм, стандартную для промышленных щитов. Клеммы рассчитаны на подключение медных проводов сечением до 25 мм2. Для правильной работы важно соблюдать момент затяжки контактов - указан в руководстве производителя. Устройство не требует внешнего питания - работает автономно. Регулировка тока перегрузки осуществляется вручную с помощью вращающегося механизма под крышкой - доступен после снятия декоративной панели.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC/EN 60947-2 для аппаратов низкого напряжения. Литой корпус обеспечивает электроизоляцию и предотвращает случайный контакт с токоведущими частями. Наличие регулируемого расцепителя позволяет точно адаптировать защиту под конкретную нагрузку, снижая риск ложных срабатываний.

Преимущества

• Регулируемый термомагнитный расцепитель - возможность настраивать порог срабатывания под реальную нагрузку, а не использовать жесткий фиксированный порог;
• Высокая отключающая способность (70 кА) - надёжно защищает даже в сетях с высокой мощностью короткого замыкания;
• Удобная настройка - не требует специальных инструментов, достаточно отвертки;
• Литой корпус - долговечен, устойчив к вибрациям и запылённой среде внутри щита.

Ограничения применения

• Не предназначен для открытой установки - степень защиты IP40 исключает использование во влажных, пыльных или наружных условиях;
• Максимальное напряжение 690 В - нельзя применять в сетях свыше этого значения, включая некоторые системы HVDC или высоковольтные преобразователи;
• Только для переменного тока - не совместим с постоянным током (DC);
• Настройка тока перегрузки возможна лишь в пределах 17,5–25 А - нельзя установить ниже 17,5 А или выше 25 А.

Примеры использования

• Защита двигателя 15 кВт на конвейере - настройка расцепителя на 22 А для учёта пусковых токов;
• Щит управления насосной станцией - три полюса обеспечивают равномерную защиту всех фаз;
• Распределительный шкаф завода - сочетание высокой отключающей способности и настраиваемости делает его идеальным для сложных нагрузок.

Практические советы

• Перед настройкой проверьте фактический рабочий ток нагрузки - выбирайте значение в середине диапазона (например, 21 А), чтобы оставить запас на кратковременные пики;
• Избегайте установки рядом с источниками тепла - нагрев может вызвать ложное срабатывание теплового элемента;
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно в условиях вибраций или частых включений;
• При замене используйте только оригинальные комплектующие - не рекомендуется менять расцепители на другие модели, даже от CHINT;
• Обязательно убедитесь, что посадочный диаметр кабельных вводов соответствует сечению проводника - не более 25 мм2.
