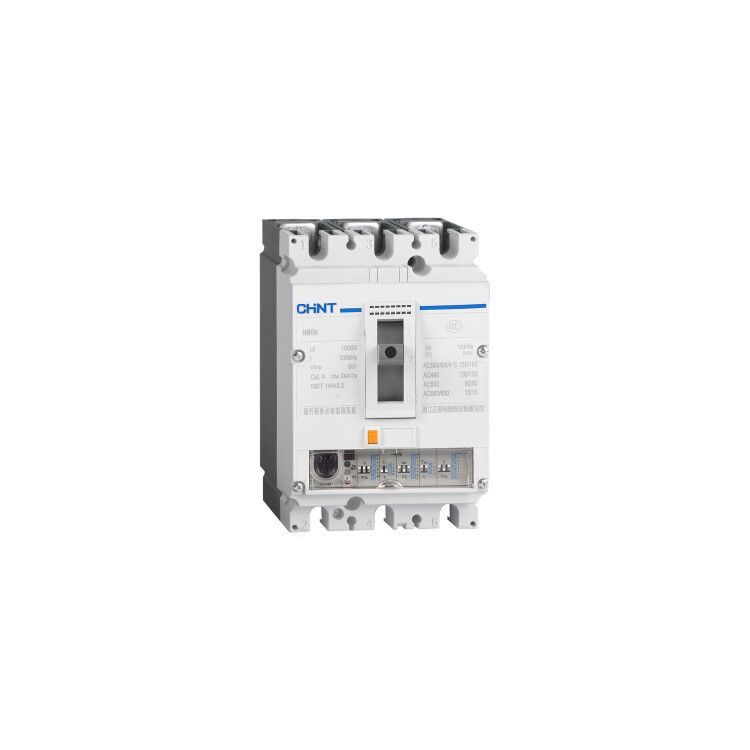

Выключатель автоматический NM8N-250R EM 3P 63А 150кА с электр. расцепителем, LCD (R) | 271412 CHINT

Автоматический выключатель NM8N-250R EM от CHINT - трёхполюсное устройство на 63 А с электрическим расцепителем и LCD-индикацией, предназначенное для защиты силовых цепей от перегрузок и коротких замыканий в промышленных распределительных щитах.

Назначение и область применения

NM8N-250R EM используется для коммутации и защиты электрических цепей переменного тока до 690 В. Подходит для установки в распределительных щитах промышленных объектов: на входе оборудования, у станков, конвейеров, насосных систем и других мощных потребителей. Электрический расцепитель позволяет удалённо отключать нагрузку через внешние сигналы, что удобно для автоматизированных систем управления.

Технические характеристики

• Номинальный ток: 63 А
• Номинальное напряжение: 690 В
• Количество полюсов: 3
• Отключающая способность: 150 кА - способен безопасно прервать максимальный ток КЗ в высокомощных сетях
• Защита от перегрузки: настраивается в диапазоне 25,2–63 А - можно точно адаптировать под реальную нагрузку
• Защита от короткого замыкания: регулируется от 94,5 до 756 А - обеспечивает селективность при работе с другими автоматами
• Степень защиты: IP40 - защищает от твердых предметов больше 1 мм, но не от воды; требует установки внутри закрытого шкафа
• Индикация: LCD-экран показывает состояние устройства, параметры срабатывания и аварийные события
• Тип конструкции: выключатель в литом корпусе - прочная, герметичная конструкция для жестких условий эксплуатации

Совместимость и монтаж

NM8N-250R EM монтируется на DIN-рейку шириной 35 мм. Для подключения используются болтовые зажимы - рекомендуется момент затяжки согласно документации производителя. Электрический расцепитель имеет два контакта для подключения внешнего сигнала (например, от PLC или кнопочного поста); провода должны быть сечением не менее 1,5 мм2. Учитывайте, что устройство не предназначено для частых операций включения/выключения - применяйте его как средство защиты, а не как обычный рубильник.

Безопасность и стандарты

NM8N-250R EM соответствует международным нормам IEC 60947-2. Конструкция выполнена из самозатухающих материалов, исключающих распространение пламени. Индикатор состояния на LCD предупреждает о причинах отключения - это снижает время диагностики и повышает безопасность обслуживания.

Преимущества

• Широкий диапазон настройки защит - позволяет гибко подбирать параметры под конкретную нагрузку
• LCD-интерфейс даёт наглядную информацию о состоянии сети без вскрытия шкафа
• Высокая отключающая способность (150 кА) - надёжно работает даже в крупных промышленных сетях с большими токами КЗ
• Электрический расцепитель обеспечивает дистанционное управление - совместим с системами АСУ ТП
• Литой корпус гарантирует долговечность и устойчивость к механическим воздействиям

Ограничения применения

• Не предназначен для работы во влажной среде - степень защиты IP40 не допускает попадание воды
• Не рассчитан на частую ручную коммутацию - не используйте как основной выключатель нагрузки
• Работает только в горизонтальной плоскости - вертикальная установка запрещена
• Требуется точная настройка порогов защиты - некорректные значения могут вызывать ложные срабатывания или отказы

Примеры использования

• Главный ввод в промышленном щите цеха с несколькими станками
• Защита питающей линии конвейера мощностью более 15 кВт
• Контур питания системы вентиляции с возможностью дистанционного отключения по команде SCADA
• Щитовой аппарат в распределительной подстанции малой мощности

Практические советы

• Перед первым включением проверьте настройки защиты: убедитесь, что ток перегрузки установлен близко к рабочему току нагрузки, но ниже максимального допустимого
• При использовании с PLC убедитесь, что напряжение на выводах расцепителя соответствует его выходному уровню (обычно 24 В постоянного тока)
• Не открывайте корпус при включенном питании - внутренние элементы находятся под напряжением
• Проверяйте индикацию LCD после каждого срабатывания - она покажет тип аварии (перегрузка, КЗ, внешний сигнал)
• Для замены или профилактики отключите питание и используйте только оригинальные комплектующие - модификации нарушают сертификацию
