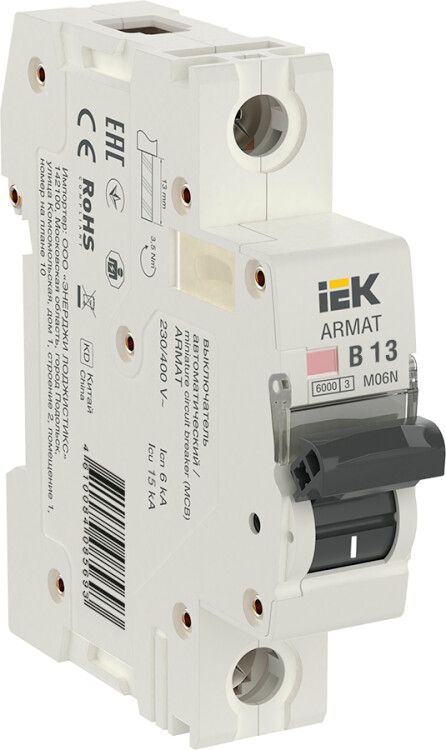

Выключатель автоматический однополюсный M06N 1P B 13А 6кА ARMAT | AR-M06N-1-B013 IEK

Автоматический выключатель однополюсный B 13А M06N 6кА от IEK предназначен для защиты бытовых электросетей от перегрузок и коротких замыканий. Этот аппарат серии ARMAT обеспечивает надёжную работу в условиях переменного тока, рассчитан на установку на DIN-рейку и соответствует требованиям для жилых помещений.

Назначение и область применения

Автоматический выключатель однополюсный B 13А M06N 6кА используется для защиты однофазных групповых цепей в домашних и офисных сетях. Подходит для защиты освещения, розеточных контуров, бытовой техники мощностью до 3 кВт. Применяется в щитках квартир, частных домов, малых коммерческих объектах.

Технические характеристики

• Номинальный ток: 13 А - максимальный постоянный ток, который устройство может проводить без срабатывания.
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам; оптимален для нагрузок с плавным запуском (освещение, зарядные устройства, бытовые приборы).
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до этой величины.
• Номинальное напряжение: 230–400 В - работает в сети с фазным напряжением 230 В и линейным до 400 В.
• Количество полюсов: 1 - защищает только один фазный проводник, ноль остаётся неотключённым.
• Тип расцепителя: электромагнитный + тепловой - реагирует на сверхтоки (короткое замыкание) и длительные перегрузки соответственно.
• Степень защиты IP20: предохраняет от контакта с пальцами и крупными предметами, но не защищена от пыли и воды - применяется только внутри закрытых щитков.
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать медные провода до этого значения.
• Количество модулей DIN: 1 - занимает одну стандартную единицу ширины на рейке (17,5 мм).
• Рабочий диапазон температур: от –40C до +70C - сохраняет работоспособность даже в неотапливаемых помещениях.
• Климатическое исполнение УХЛ4: адаптирован для умеренного и холодного климата с повышенной влажностью, но без воздействия агрессивных химикатов.
• Класс токоограничения 3: быстро ограничивает ток КЗ, снижая термическую и механическую нагрузку на проводку.
• Номинальное напряжение изоляции: 500 В - гарантирует электроизоляцию между токоведущими элементами при нормальных и аварийных режимах.
• Частота: 50 Гц - совместим с сетями России и стран СНГ.
• Цвет корпуса: белый - сочетается со стандартными щитками и легко различим.

Совместимость и монтаж

Автоматический выключатель однополюсный B 13А M06N 6кА монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы с винтовым креплением - допускаются медные провода сечением от 0,5 до 25 мм2. Перед установкой проверьте, что входящий и выходящий проводники имеют одинаковое сечение. Обязательно соблюдайте полярность: фаза подводится к верхнему зажиму, нагрузка - к нижнему. Устройство совместимо с любыми щитками, поддерживающими модульную систему IEK серии ARMAT.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345-2010 и IEC 60898-1. Сертифицирован для использования в бытовых сетях. Класс токоограничения 3 повышает уровень безопасности - снижает риск возгорания при КЗ. Гарантийный срок - 15 лет, что подтверждает высокую долговечность конструкции.

Преимущества

• Надёжное двухступенчатое срабатывание: теплоэлектромагнитный расцепитель обеспечивает точную реакцию как на перегрузки, так и на КЗ.
• Широкий рабочий температурный диапазон - можно использовать в неотапливаемых местах (например, на балконе или в подвале).
• Фиксированная цветовая маркировка - белый корпус удобен для визуального контроля состояния в щите.
• Поддержка большего сечения кабеля (до 25 мм2) - исключает необходимость переходника при использовании толстых проводов.
• Совместимость с другими изделиями серии ARMAT - позволяет собирать унифицированные щитовые решения.

Ограничения применения

• Не трехфазных цепей - требуется три таких аппарата для полноценной трёхполюсной защиты.
• IP20 не допускает использование вне герметичных щитков - нельзя устанавливать во влажных или пыльных открытых зонах.
• Характеристика “B” не рекомендована для оборудования с высоким пусковым током (например, мощные насосы, компрессоры) - возможны ложные срабатывания.
• Не имеет функции дифференциальной защиты - требует отдельного УЗО при необходимости защиты от утечек тока.

Примеры использования

• Защита группы розеток в спальне или детской комнате.
• Обеспечение безопасности светильников в коридоре и на кухне.
• Щиток в частном доме - защита одной из фаз при наличии нескольких групповых автоматов.
• Установка в этажном щите многоквартирного дома для одного потребителя.

Практические советы

• Выбирая автомат, всегда сравнивайте суммарную мощность всех подключенных приборов - она должна быть меньше 13 А × 230 В = ~3 кВт.
• Если планируете подключение кабеля сечением более 10 мм2 - используйте специальные наконечники (НШВИ) для лучшего контакта.
• Проверяйте плотность затяжки винтов - слабый контакт вызывает нагрев, а слишком сильный - повреждение пластмассового корпуса.
• При замене старого автомата - обязательно отключите питание всей цепи перед демонтажем.
• Для комплексной защиты параллельно с этим автоматом установите УЗО на 30 мА - особенно там, где есть влага (ванная, кухня).
