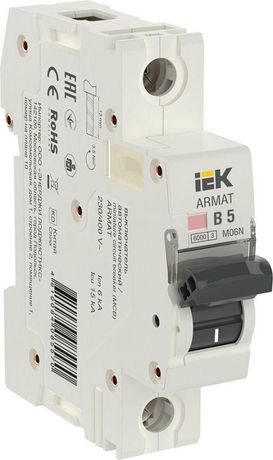

Выключатель автоматический однополюсный M06N 1P B 5А 6кА ARMAT | AR-M06N-1-B005 IEK

Автоматический выключатель однополюсный B 5А M06N 6кА от IEK предназначен для защиты бытовых электросетей от перегрузок и коротких замыканий. Этот аппарат серии ARMAT подходит для установки на DIN-рейку в щитках жилых домов, квартир и малых объектов.

Назначение и область применения

Автоматический выключатель однополюсный B 5А M06N 6кА защищает однофазные цепи переменного тока с номинальным напряжением до 400 В. Он используется в бытовой электропроводке - для защиты освещения, розеточных групп, бытовых приборов мощностью до 1,1 кВт. Подходит для установки в этажных и квартирных щитках.

Технические характеристики

• Номинальный ток: 5 А - максимальный постоянный ток, который устройство может проводить без срабатывания
• Характеристика срабатывания: B - чувствительна к умеренным перегрузкам, идеальна для бытовых нагрузок без больших пусковых токов
• Номинальная отключающая способность: 6 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить
• Напряжение: 230–400 В AC - работает в сетях с частотой 50 Гц
• Тип расцепителя: комбинированный - тепловой (для длительной перегрузки) и электромагнитный (для мгновенного КЗ)
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита
• Количество модулей: 1 - занимает один стандартный модуль на DIN-рейке шириной 17,5 мм
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать медные провода до этого размера
• Рабочий диапазон температур: от –40 C до +70 C - обеспечивает надёжную работу в неотапливаемых помещениях
• Номинальное напряжение изоляции: 500 В - гарантирует электроизоляцию между токоведущими элементами
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможностью работы в неотапливаемых помещениях
• Класс токоограничения: 3 - снижает энергию короткого замыкания, повышая безопасность всей сети

Совместимость и монтаж

Автоматический выключатель однополюсный B 5А M06N 6кА монтируется на стандартную DIN-рейку типа TS35. Для подключения используются зажимы с винтовым креплением - допускаются медные провода сечением от 0,5 до 25 мм2. Перед установкой проверьте соответствие сечения кабеля и плотность затяжки контактов. Выключатель совместим со всеми корпусами щитков, поддерживающими однорядную сборку модулей 18 мм.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345-2010 и IEC 60898-1. Класс токоограничения 3 снижает риск возгорания при аварии. Отключение происходит при превышении порога тока - предотвращает выход из строя проводки и оборудования. Не предназначен для управления нагрузкой вручную - только для защиты.

Преимущества

• Надёжное сочетание теплового и электромагнитного расцепителей - точное реагирование как на долгую перегрузку, так и на внезапное КЗ
• Широкий диапазон рабочих температур - можно использовать даже в холодных подъездах или гаражах
• Компактный формат (1 модуль) - экономит место в щите
• Поддержка кабелей до 25 мм2 - позволяет подключать мощные группы без переходников
• Серия ARMAT имеет единую систему фиксации и цветовое оформление - удобна для массового монтажа

Ограничения применения

• Не применяется в трёхфазных сетях - требуется три таких аппарата для защиты всех фаз
• IP20 не защищает от влаги - запрещено устанавливать вне герметичных щитов или во влажных помещениях без дополнительной защиты
• Характеристика B не подходит для нагрузок с высокими пусковыми токами - например, мощных двигателей или сварочных аппаратов
• Не предназначен для частого ручного включения/выключения - это сокращает срок службы механических деталей

Примеры использования

• Защита розеточной группы в спальной комнате
• Обеспечение безопасности светильников на кухне
• Щитовая защита для бойлера мощностью до 1,1 кВт
• Фазовый автомат в распределительном щите многоквартирного дома

Практические советы

• Выбирая автоматический выключатель однополюсный B 5А M06N 6кА, убедитесь, что суммарная мощность подключённых приборов не превышает 1,1 кВт (при 230 В)
• При замене старого автомата проверьте сечение входящего кабеля - если он меньше 2,5 мм2, то 5 А будет достаточным
• Не используйте этот аппарат для защиты электродвигателей - выбирайте модель с характеристикой C или D
• При сборке щита располагайте автоматы рядом с аналогичными по функции - это упрощает диагностику
• Автоматический выключатель серии ARMAT совместим с другими изделиями IEK - легко заменить или дополнить систему
