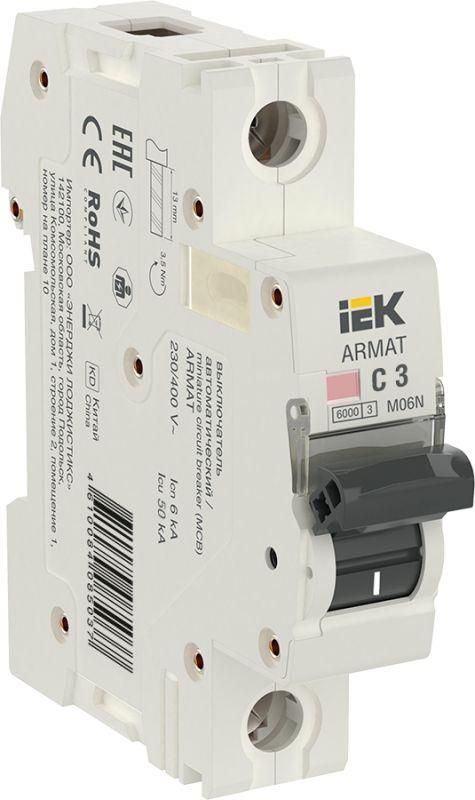

Выключатель автоматический однополюсный M06N 1P C 3А 6кА ARMAT | AR-M06N-1-C003 IEK

Автоматический выключатель модульный однополюсный C 3А M06N 6кА от IEK предназначен для защиты бытовых электросетей от перегрузок и коротких замыканий. Этот прибор - часть серии ARMAT, рассчитан на установку на DIN-рейку и подходит для постоянной работы в условиях жилых помещений.

Назначение и область применения

Автоматический выключатель модульный однополюсный C 3А M06N 6кА защищает однофазные цепи переменного тока с номинальным напряжением до 400 В. Он применяется в бытовой электропроводке - для защиты групп освещения, розеток, бытовой техники. Подходит для установки в квартирных щитках, домашних распределительных щитах и малогабаритных объектах.

Технические характеристики

• Номинальный ток: 3 А - максимальный длительно допустимый ток без срабатывания
• Номинальное напряжение: 230–400 В - работает в сетях 220/380 В
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, компрессоры)
• Тип расцепителя: электромагнитный + тепловой - реагирует на КЗ (мгновенно) и перегрузку (с задержкой)
• Количество полюсов: 1 - управляет одной фазой
• Количество модулей DIN: 1 - занимает один стандартный модуль шириной 17,5 мм
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать медные провода до этого сечения
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не герметичен
• Рабочая температура: от –40 C до +70 C - подходит для холодных и жарких помещений
• Номинальное напряжение изоляции: 500 В - обеспечивает надёжную изоляцию при рабочих напряжениях
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможностью повышенной влажности
• Класс токоограничения: 3 - снижает энергию КЗ, повышая безопасность оборудования
• Цвет: белый - соответствует стандартному цвету корпусов в бытовых щитах

Совместимость и монтаж

Автоматический выключатель модульный однополюсный C 3А M06N 6кА монтируется на стандартную DIN-рейку типа TS35. Для подключения используются зажимы с винтовым креплением - подходят медные одножильные и многожильные провода сечением до 25 мм2. Перед монтажом убедитесь, что сечение кабеля не превышает предел - иначе контакт будет ненадёжным. Выключатель совместим со всеми типовыми щитками, где используется модульная система IEK и аналогичных производителей. Не требует специальных инструментов - достаточно отвертки.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345-2010 и IEC 60898-1. Класс токоограничения 3 обеспечивает снижение энергии, проходящей через цепь при КЗ, что защищает кабели и оборудование. IP20 исключает случайное прикосновение к токоведущим частям, но не защищает от попадания воды - не используйте в сырых помещениях без дополнительной защиты. Сертифицирован для применения в бытовых системах.

Преимущества

• Надёжное двухступенчатое срабатывание - тепло- и электромагнитный расцепители работают независимо
• Высокая отключающая способность (6 кА) - достаточна для большинства квартир и частных домов
• Широкий диапазон рабочих температур - стабильно работает даже в неотапливаемых помещениях
• Совместимость с другими устройствами серии ARMAT - легко формировать комплексную защиту
• Долгий срок службы - 15 лет при правильном использовании

Ограничения применения

• Не предназначен для трёхфазных цепей - только для однофазных
• IP20 не обеспечивает защиту от влаги - нельзя использовать в банях, подвалах, на улице без бокса
• Характеристика C не подходит для мощных двигателей с высоким пусковым током - лучше выбрать D
• Не рекомендуется для промышленных объектов с токами КЗ выше 6 кА - требуется более мощный аппарат
• Не имеет функции дифференциального тока - для защиты от утечек нужен отдельный УЗО

Примеры использования

• Защита группы розеток в спальне или гостиной
• Обеспечение безопасности осветительной сети с люминесцентными лампами
• Защита бытового электрообогревателя или водонагревателя мощностью до 700 Вт
• Установка в этажном щите многоквартирного дома
• Дополнение в щитке частного дома для отдельной линии кухни

Практические советы

• Выбирая автомат, проверьте соответствие номинального тока нагрузке - 3 А подходит для нагрузки до 700 Вт при 230 В
• Если планируете подключение кабеля сечением 16–25 мм2, убедитесь, что он плотно затянут - слабый контакт вызывает нагрев
• Для защиты от поражения током обязательно сочетайте этот выключатель с УЗО
• При замене старого автомата - сверьте характеристику (C) и номинал (3 А) - не меняйте на B или D без необходимости
• Проверяйте целостность контактов каждые 2–3 года - особенно в местах с высокой влажностью
