Выключатель автоматический однополюсный S201 3А C 6кА (S201 C3) | 2CDS251001R0034 ABB

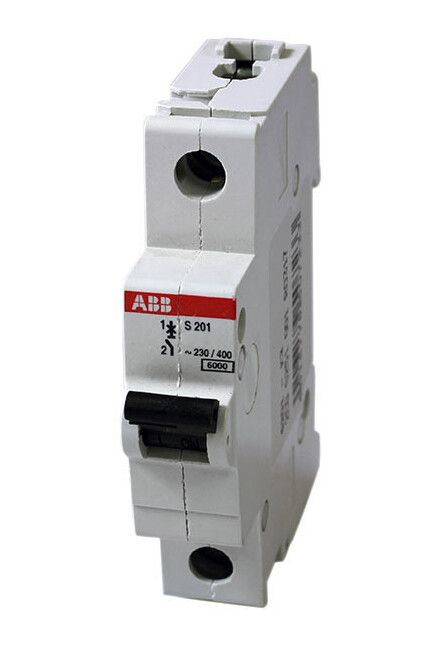

Автоматический выключатель ABB S201 - однополюсный коммутационный аппарат с номинальным током 3 А и отключающей способностью 6 кА, предназначенный для защиты электрических цепей в бытовых и промышленных системах. Устройство устанавливается на DIN-рейку, имеет класс срабатывания C и соответствует международным стандартам безопасности.

Назначение и область применения

Автоматический выключатель ABB S201 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в распределительных щитах жилых домов, офисов, производственных помещений и других объектов с однофазной сетью переменного тока 230 В. Подходит для защиты освещения, розеточных групп, маломощного оборудования - например, насосов, вентиляторов, светильников и контрольных устройств.

Технические характеристики

• Количество полюсов: 1
• Номинальный ток: 3 А
• Номинальное напряжение: 230 В
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, люминесцентные лампы, трансформаторы, некоторые двигатели)
• Сечение подключаемого провода: 0,75–35 мм2
• Номинальное напряжение изоляции: 440 В
• Тип напряжения: AC/DC - работает как в переменном, так и в постоянном токе
• Номинальное импульсное выдерживаемое напряжение: 4 кВ
• Модульная ширина: 1 модуль (17,5 мм)
• Глубина монтажа: 69 мм
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Рабочий температурный диапазон: от –25 до +55 C
• Частота: 50–60 Гц
• Класс токоограничения: 3 - высокая скорость отключения при КЗ
• Категория перенапряжения: III - рассчитан на использование в распределительных устройствах
• Степень загрязнения: 3 - допускает наличие проводящей пыли и временной конденсации
• Климатическое исполнение: УХЛ3.1 - предназначен для работы в условиях умеренного и холодного климата с возможностью повышенной влажности

Совместимость и монтаж

Выключатель ABB S201 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно зафиксировать его защелкой - для демонтажа отведите защелку отверткой, вставленной в специальное углубление. Оба входящих и выходящих провода подключаются к винтовым клеммам. Рекомендуется использовать провода сечением 0,75–35 мм2; более тонкие или толстые провода могут вызвать плохой контакт или повреждение зажима. Устройство совместимо с другими элементами серии S200 - можно собирать компактные щиты с реле, УЗО и другим оборудованием того же форм-фактора.

Безопасность и стандарты

Автоматический выключатель ABB S201 соответствует требованиям международных стандартов IEC/EN 60898-1 (для бытовых и аналогичных применений) и IEC 60947-2 (для промышленного оборудования). Это гарантирует надежность срабатывания, термическую и электрическую прочность. Класс токоограничения 3 обеспечивает быстрое гашение дуги при коротком замыкании, снижая риск возгорания. Конструкция исключает доступ к токоведущим частям при установленном лицевом элементе - соответствие IP20 обеспечивает базовую безопасность при обслуживании.

Преимущества

• Надежное двойное расцепление: тепловое - для длительных перегрузок, магнитное - для внезапных КЗ
• Удобная фиксация на DIN-рейке с четко ощутимым щелчком
• Широкий диапазон сечений проводов - подходит как для медных, так и для алюминиевых жил
• Поддержка как переменного, так и постоянного тока - универсальность для сложных систем управления
• Совместимость с аксессуарами ABB (например, дистанционными приводами, сигнализаторами положения)

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP20 не защищает от влаги и пыли
• Не рекомендован для цепей с высокими пусковыми токами (например, мощные асинхронные двигатели); для них лучше выбрать тип D
• Не следует использовать в местах с постоянной вибрацией или экстремально высокой запыленностью - требуются дополнительные меры защиты
• Не является УЗО - не защищает от утечек тока на землю; для этой функции требуется отдельное устройство

Примеры использования

• Защита группы розеток в квартире или офисе
• Коммутация и защита осветительных цепей с энергосберегающими лампами
• Щитовая защита маломощных насосов, вентиляторов, контроллеров
• Промышленные пульты управления с низковольтной логикой
• Системы автономного питания с DC-преобразователями (при использовании в режиме постоянного тока)

Практические советы

• Перед подключением проверьте, что сечение провода попадает в диапазон 0,75–35 мм2 - слишком тонкий провод может перегреваться, слишком толстый - плохо зажиматься
• При сборке щита учитывайте глубину монтажа (69 мм): выбирайте корпус, обеспечивающий достаточный внутренний объем
• Для удобства диагностики используйте маркировочные бирки - ABB предлагает совместимые этикетки для серии S200
• Если планируете подключать несколько автоматов рядом - убедитесь, что они все одного типа (C) и не будут перегружены суммарным током
• Проверяйте состояние контактов каждые 1–2 года - особенно в условиях повышенной влажности или пыли
