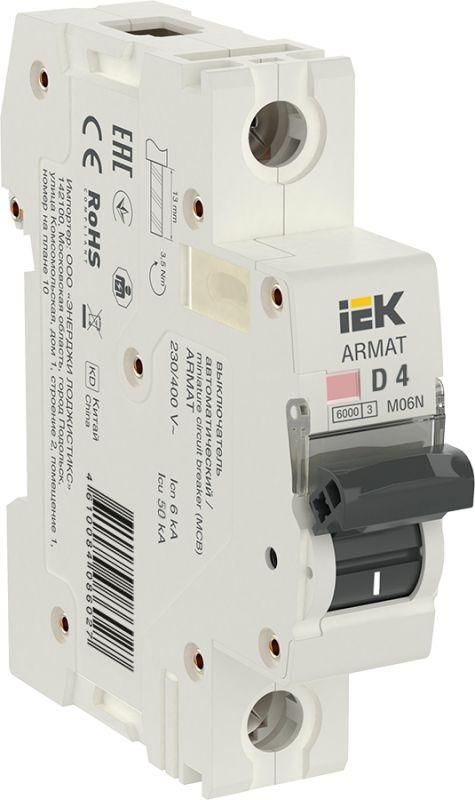

Выключатель автоматический однополюсный M06N 1P D 4А 6кА ARMAT | AR-M06N-1-D004 IEK

Автоматический выключатель однополюсный 1P D 4А 6кА серия M06N от IEK предназначен для защиты бытовых электросетей от перегрузок и коротких замыканий. Этот аппарат серии ARMAT обеспечивает надёжную работу в условиях переменного тока, рассчитан на установку на DIN-рейку и подходит для монтажа в щитках жилых домов и квартир.

Назначение и область применения

Автоматический выключатель однополюсный 1P D 4А 6кА серия M06N защищает однофазные цепи с высокими пусковыми токами - например, двигатели насосов, компрессоры, светильники с галогенными лампами или оборудование с импульсной нагрузкой. Подходит для установки в распределительных щитах жилых зданий, офисов и малых производственных помещений. Применяется там, где требуется селективная защита с задержкой срабатывания при кратковременных перегрузках.

Технические характеристики

• Тип: однополюсный автоматический выключатель (1P)
• Номинальный ток: 4 А
• Характеристика срабатывания: D - позволяет временно выдерживать пусковые токи до 10–20 крат от номинала
• Номинальное напряжение: 230/400 В AC
• Номинальная отключающая способность: 6 кА
• Предельная отключающая способность: до 50 кА (зависит от номинала тока)
• Частота: 50 Гц
• Тип расцепителя: комбинированный - тепловой (для перегрузок) и электромагнитный (для КЗ)
• Максимальное сечение кабеля: 25 мм2
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Напряжение изоляции: 500 В
• Класс токоограничения: 3 - быстрое отключение при КЗ, снижающее энергию дуги
• Климатическое исполнение: УХЛ4 - работает при температуре от –40 C до +70 C
• Количество модулей DIN: 1
• Цвет корпуса: белый

Совместимость и монтаж

Автоматический выключатель однополюсный 1P D 4А 6кА серия M06N устанавливается на стандартную DIN-рейку шириной 35 мм. Совместим со всеми типами щитов, соответствующих ГОСТ Р 50030.2. Для подключения используйте провода сечением до 25 мм2 - как медные, так и алюминиевые (при соблюдении требований к оконцеванию). Клеммы затягиваются отверткой; рекомендуемый момент - 0,8 Нм. Обязательно проверьте соответствие фазного провода контакту входа, ноль - на шину N. Автомат не имеет возможности подключения внешних устройств (например, дифференциальных реле), но совместим с другими элементами серии ARMAT.

Безопасность и стандарты

Автоматический выключатель однополюсный 1P D 4А 6кА серия M06N соответствует требованиям ГОСТ Р 50345-2010 и IEC 60898-1. Класс токоограничения 3 обеспечивает безопасное отключение даже при максимальном токе КЗ. Сертифицирован для работы в бытовых сетях. Гарантийный срок - 15 лет, что подтверждает долговечность конструкции и качество материалов.

Преимущества

• Высокая надёжность благодаря двойному расцепителю - тепловому и электромагнитному
• Широкий диапазон рабочих температур - подходит для холодных и жарких условий
• Компактный формат (1 модуль) экономит место в щите
• Яркая цветовая маркировка положения рычага - легко определить состояние (вкл./выкл.)
• Поддержка большого сечения кабеля - удобно для мощных потребителей

Ограничения применения

• Не применяется в трёхфазных системах - только для одной фазы
• IP20 не допускает установку во влажных помещениях (ванная, баня, улица) без дополнительной защиты
• Не подходит для защиты цепей с постоянным током (DC)
• Не имеет функции дифференциальной защиты - для защиты от утечек нужен отдельный УЗО
• При использовании с очень длинными кабелями возможны проблемы с чувствительностью - проверяйте падение напряжения

Примеры использования

• Защита сети питания стиральной машины или посудомоечной машины
• Защита контура освещения с галогенными лампами и трансформаторами
• Щиток на этаже многоквартирного дома - для группы розеток в кухне
• Оборудование с двигателем: насосы, вентиляторы, компрессоры в подвале или на даче

Практические советы

• Выбирая автомат, убедитесь, что номинальный ток (4 А) соответствует нагрузке - не более 900 Вт при 230 В
• Если в цепи есть пусковые токи выше 40 А - выбирайте именно характеристику D, а не C или B
• При замене старого автомата сверьте сечение кабеля - если он меньше 2,5 мм2, то 4 А - завышено, лучше взять 2,5 А
• Не забывайте про координацию с другими автоматами - предыдущий по цепи должен иметь больший номинал
• Проверяйте маркировку на корпусе перед установкой - убедитесь, что это действительно модель M06N от IEK, а не аналог
