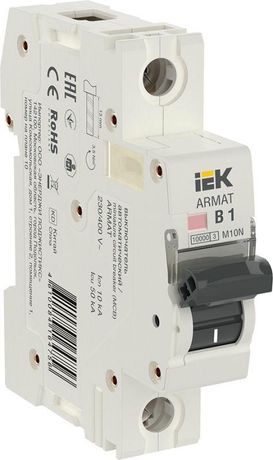

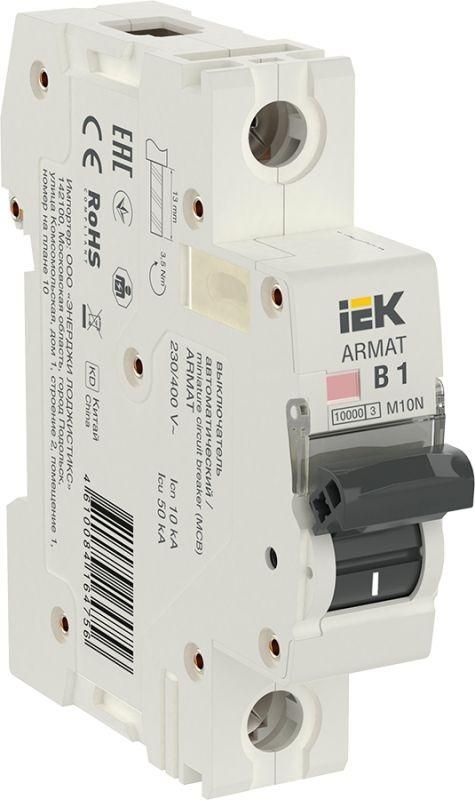

Выключатель автоматический M10N ARMAT 1А 10кА B однополюсный IEK (ИЭК) AR-M10N-1-B001

Автоматический выключатель однополюсный B 1А 10кА M10N от IEK предназначен для защиты бытовых электросетей от перегрузок и коротких замыканий. Этот аппарат серии ARMAT подходит для установки на DIN-рейку в щитках жилых домов, квартир и малых объектов. Артикул ar-m10n-1-b001 обеспечивает надёжную работу при номинальном токе 1 А и напряжении до 400 В.

Назначение и область применения

Автоматический выключатель однополюсный B 1А 10кА M10N защищает однофазные цепи с низкими токами нагрузки. Подходит для защиты освещения, розеточных групп, бытовой техники и других устройств, где требуется чувствительная реакция на перегрузку. Применяется исключительно в бытовых условиях - не рекомендован для промышленного оборудования с высокими пусковыми токами.

Технические характеристики

• Номинальный ток: 1 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 230–400 В переменного тока - работает в сетях 220/380 В
• Номинальная отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 тысяч ампер
• Характеристика срабатывания: B - реагирует на перегрузки и КЗ при токах 3–5 крат от номинала; оптимален для слаботочных цепей
• Количество полюсов: 1 - управляет одной фазой
• Степень защиты: IP20 - защищён от прикосновений пальцами и твёрдыми предметами, но не от воды и пыли
• Способ монтажа: DIN-рейка - устанавливается на стандартную рейку шириной 35 мм
• Количество модулей: 1 - занимает один стандартный модуль в распределительном щите
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать медные провода до этого сечения
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную изоляцию при рабочих напряжениях до 400 В
• Рабочая температура: от –40C до +70C - допускает эксплуатацию в неотапливаемых помещениях
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с повышенной влажностью
• Класс токоограничения: 3 - быстро ограничивает ток КЗ, снижая термическую и механическую нагрузку на сеть
• Цвет: белый - соответствует стандартному цвету корпусов бытовых автоматов
• Гарантийный срок: 15 лет - длительный срок службы при соблюдении условий эксплуатации

Совместимость и монтаж

Автоматический выключатель однополюсный B 1А 10кА M10N легко монтируется на DIN-рейку любого стандарта. Для подключения используйте кабель сечением до 25 мм2 - зажимы рассчитаны на плотное соединение без повреждения жил. Обязательно затягивайте винты моментом, указанным в документации производителя - недостаточное усилие вызывает нагрев, избыточное - деформацию контактов. Установка возможна в любом положении, но предпочтителен вертикальный монтаж с выводом питания сверху. Совместим с другими устройствами серии ARMAT - можно комбинировать с УЗО, реле напряжения и другим оборудованием того же бренда.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345-2010 и международным нормам IEC 60898-1. Класс токоограничения 3 обеспечивает быстрое гашение дуги при КЗ, что снижает риск возгорания. Конструкция имеет двойную систему расцепления: тепловую - для долговременных перегрузок, и электромагнитную - для мгновенного отключения при КЗ. Отключение происходит даже при небольшом превышении тока - это важно для защиты чувствительной электроники.

Преимущества

• Высокая точность срабатывания благодаря характеристике B - идеально для цепей с малыми пусковыми токами
• Широкий диапазон рабочих температур - подходит для установки в неотапливаемых шкафах и на улице (при наличии внешней защиты)
• Долгий срок гарантии - 15 лет подтверждает качество сборки и материалов
• Поддержка большого сечения кабеля - позволяет использовать более мощные провода без переходников
• Совместимость с продукцией IEK - удобно для комплексной модернизации щита

Ограничения применения

• Не применяется в трёхфазных цепях - требуются трёхполюсные аналоги
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать во влажных помещениях без дополнительного кожуха
• Номинальный ток всего 1 А - не подходит для защиты плит, водонагревателей, кондиционеров и другой мощной техники
• Характеристика B менее устойчива к импульсным нагрузкам - не рекомендуется для цепей с частыми пусками двигателей
• Не предназначен для работы в условиях постоянных вибраций или химически агрессивной среды

Примеры использования

• Защита группы светильников в спальной комнате
• Обеспечение безопасности розеток для зарядки телефонов и ноутбуков
• Отдельная защита системы видеонаблюдения или домофона
• Щитовая защита в дачном домике с минимальной нагрузкой
• Функциональный элемент в распределительном щите квартиры, установленный перед УЗО

Практические советы

• Выбирая автомат, проверьте суммарную мощность всех подключённых устройств - она не должна превышать 230 В × 1 А = 230 Вт
• Если планируете подключить несколько приборов к одной цепи, убедитесь, что их суммарный потребляемый ток меньше 1 А
• Для цепей с LED-освещением и электронными преобразователями (например, драйверы) характерна высокая пусковая нагрузка - если наблюдаются ложные срабатывания, рассмотрите вариант с характеристикой C
• При замене старого автомата убедитесь, что новый имеет такой же тип расцепления и класс токоограничения
• При монтаже в металлический щит используйте изолирующие прокладки - хотя IP20 не требует герметизации, контакт с металлом может вызвать пробой при повреждении изоляции
