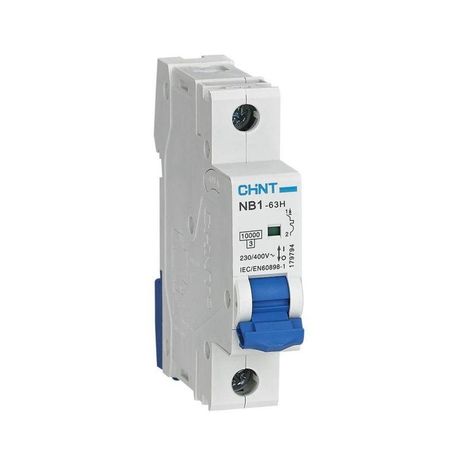

Выключатель автоматический однополюсный NB1-63H 1P 1A 10кА х-ка B (R) | 179767 CHINT

Автоматический выключатель CHINT NB1-63H с артикулом 179767 - это однополюсный модульный аппарат для защиты бытовых и промышленных цепей от перегрузок и коротких замыканий. Номинальный ток 1 А и характеристика B делают его подходящим для чувствительной нагрузки, такой как электроника и освещение.

Назначение и область применения

Выключатель CHINT NB1-63H предназначен для защиты однофазных цепей переменного тока с напряжением до 230 В. Подходит для установки в распределительных щитах жилых домов, офисов, магазинов и легкопромышленных объектов. Используется для защиты групп освещения, розеток, маломощных приборов и оборудования с низким пусковым током.

Технические характеристики

• Номинальный ток: 1 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений;
• Номинальное напряжение: 230 В AC - рабочее напряжение сети; допускается до 500 В изоляционного напряжения;
• Номинальная отключающая способность: 10 кА - способность безопасно прервать ток короткого замыкания до 10 000 А;
• Характеристика срабатывания: B - срабатывает при токе 3–5 кратном от номинала, оптимальна для слаботочных и электронных нагрузок;
• Количество полюсов: 1P - защищает только фазный провод, ноль проходит через него без размыкания;
• Модульная ширина: 1 модуль (18 мм) - занимает минимум места на DIN-рейке;
• Частота: 50/60 Гц - совместим с сетями России и Европы;
• Рабочая температура: от -25C до +40C - можно устанавливать в неотапливаемых помещениях;
• Степень защиты: IP20 - защита от прикосновения пальцами и твердыми предметами, но не от воды и пыли;
• Номинальное импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения, например, от молний;
• Класс токоограничения: 3 - обеспечивает быстрое снижение тока КЗ, снижая тепловую нагрузку на провода;
• Механическая износостойкость: 20 000 циклов - срок службы при частом ручном включении/выключении;
• Электрическая износостойкость: 10 000 циклов - количество операций при нагрузке, близкой к номиналу.

Совместимость и монтаж

Выключатель CHINT NB1-63H монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется кабелями сечением до 4 мм2 (медными) или через клеммы типов PIN и FORK. Устройство совместимо со всеми изделиями серии NB1-63H - можно собирать щиты с различными номиналами и количеством полюсов. Для удобства есть индикатор положения контакта: когда рычаг направлен вниз - выключено, вверх - включено.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60898-1 и ГОСТ Р 50345. Применяет класс токоограничения 3, что снижает риск возгорания при КЗ. Степень защиты IP20 исключает доступ к токоведущим частям при нормальной эксплуатации, но не защищает от влаги - не применяйте во влажных помещениях без корпуса.

Преимущества

• Узкий форм-фактор (1 модуль) позволяет экономить место в щите;
• Характеристика B предотвращает ложные срабатывания при запуске LED-освещения и зарядных устройств;
• Высокая механическая долговечность - подходит для мест с частым ручным управлением;
• Готов к дополнительному оснащению: возможна установка вспомогательных контактов и расцепителей;
• Цифровая индикация положения контактов упрощает диагностику.

Ограничения применения

• Не подходит для защиты мощных двигателей, насосов, компрессоров - требуется характеристика C или D;
• IP20 не обеспечивает защиту от влаги - нельзя использовать в банях, подвалах, на улице без герметичного корпуса;
• Номинальный ток всего 1 А - не годится для розеточных групп с несколькими приборами;
• Только однополюсное исполнение - не отключает нулевой провод, требует наличия отдельного рубильника для полного отключения.

Примеры использования

• Защита группы светодиодных светильников в квартире;
• Питание контроллеров, реле, систем безопасности (камеры, датчики);
• Отдельная защита зарядного устройства для телефона или ноутбука;
• Щиты управления в офисах для маломощной оргтехники.

Практические советы

• Выбирая автомат CHINT NB1-63H, проверьте, чтобы суммарная мощность всех подключённых приборов не превышала 230 В × 1 А = 230 Вт;
• Если нужна сигнализация сработавшего автомата - заказывайте версию с дополнительным контактом XF9J;
• При сборке щита используйте одинаковые серии - все элементы NB1-63H совместимы между собой;
• Не используйте этот выключатель вместо УЗО - он не реагирует на утечки тока, только на перегрузки и КЗ;
• При монтаже затягивайте клеммы усилием 0,5–0,7 Нм - переусилие повредит пластик, недотянутые - вызывают нагрев.
