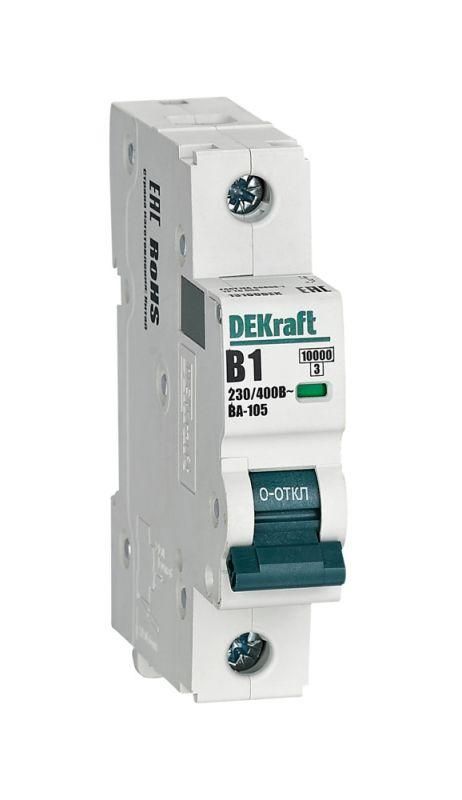

Выключатель автоматический ВА-105 Dekraft 1А B 10кА DEKraft 13100DEK

Автоматический выключатель ВА-105 от DEKraft - однополюсный аппарат на 1 А с характеристикой B и отключающей способностью 10 кА, предназначенный для защиты бытовых и слаботочных цепей от перегрузок и коротких замыканий. Устройство монтируется на DIN-рейку, совместимо с корпусами DEKraft и Systeme Electric, и подходит для точечного управления маломощными нагрузками.

Назначение и область применения

Автоматический выключатель ВА-105 используется для защиты электрических цепей с низкими токами потребления. Подходит для устройств, где важна точная защита при минимальной нагрузке: освещение, сигнализация, контроллеры, терморегуляторы, малые насосы, электронные платы. Часто применяется в распределительных щитках жилых домов, офисов и промышленных панелях, где требуется надёжная защита чувствительного оборудования.

Технические характеристики

• Номинальный ток: 1 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Номинальное напряжение: 230 В переменного тока - рассчитан на стандартную сеть 220–240 В, 50/60 Гц;
• Однополюсный (1P): защищает только фазный провод, ноль остаётся неотключённым;
• Характеристика срабатывания B: реагирует на перегрузки от 3 до 5 номинальных токов, оптимальна для активных нагрузок (лампы, нагреватели);
• Номинальная отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 000 А;
• Ширина модуля: 18 мм (1 модуль) - занимает минимум места в щите;
• Степень защиты IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли;
• Класс токоограничения 3 - обеспечивает быстрое гашение дуги, снижает тепловую нагрузку на сеть;
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения;
• Способ монтажа: на DIN-рейку стандарта EN 60715;
• Работает при частоте 50–60 Гц - подходит для сетей России, Европы, большинства стран.

Совместимость и монтаж

Автоматический выключатель ВА-105 легко устанавливается на стандартную DIN-рейку шириной 35 мм. Его компактная форма позволяет размещать несколько устройств в одном ряду. Устройство полностью совместимо с корпусами DEKraft и Systeme Electric - можно использовать существующие крышки, клеммы и направляющие. Возможна установка дополнительных аксессуаров (например, расцепителей, индикаторов) только с левой стороны аппарата. Для монтажа достаточно защёлкнуть выключатель на рейку; фиксация механическая, без болтов.

Особенности конструкции

Корпус ВА-105 усилен шестью монолитными заклёпками, что предотвращает деформацию при внешних воздействиях. Боковые каналы охлаждения обеспечивают лучший теплоотвод - это особенно важно при длительной работе в условиях повышенной температуры. Механизм мгновенной коммутации гарантирует быстрое отключение даже при небольших перегрузках, снижая риск возгорания контактов.

Преимущества

• Точная защита для слаботочных цепей благодаря характеристике B и номинальному току 1 А;
• Увеличенная долговечность корпуса за счёт усиленной конструкции;
• Поддержка дополнительных аксессуаров - расширяемость функционала без замены основного устройства;
• Гарантированная совместимость с популярными сериями DEKraft и Systeme Electric - удобно при ремонте и модернизации щитов;
• Низкий профиль (1 модуль) экономит место в распределительном щите.

Ограничения применения

• Не предназначен для защиты мощных двигателей, сварочных аппаратов или других индуктивных нагрузок - из-за характера срабатывания B;
• IP20 не допускает использование во влажных помещениях, на улице или в пыльных зонах без дополнительной защиты;
• Однополюсная конструкция требует обязательного наличия отдельного рубильника или выключателя для отключения нулевого провода при обслуживании;
• Номинальный ток 1 А слишком мал для обычных розеток или освещения комнат - применять только там, где нагрузка действительно не превышает 200–250 Вт.

Примеры использования

• Защита LED-освещения в системах умного дома;
• Питание датчиков движения, камер наблюдения, Wi-Fi маршрутизаторов;
• Контроль маломощных насосов в системах автополива;
• Щиты управления PLC-системами, реле, преобразователями частоты;
• Распределительные щиты в квартирах для групповой защиты слаботочных цепей.

Практические советы

• Перед установкой проверьте фактическую нагрузку цепи - суммарная мощность должна быть ниже 230 Вт (при 1 А и 230 В);
• Если планируете использовать аксессуары, заранее выбирайте модель с возможностью монтажа слева - правая сторона недоступна;
• Не используйте этот выключатель вместо УЗО - он не защищает от утечек тока;
• При сборке щита соблюдайте порядок: сначала монтируйте автоматы, потом подключайте провода - так легче избежать перепутывания фаз;
• Для помещений с высокой температурой (например, чердачные щиты) убедитесь, что рядом есть достаточная вентиляция - боковые каналы работают эффективнее при свободном доступе воздуха.
