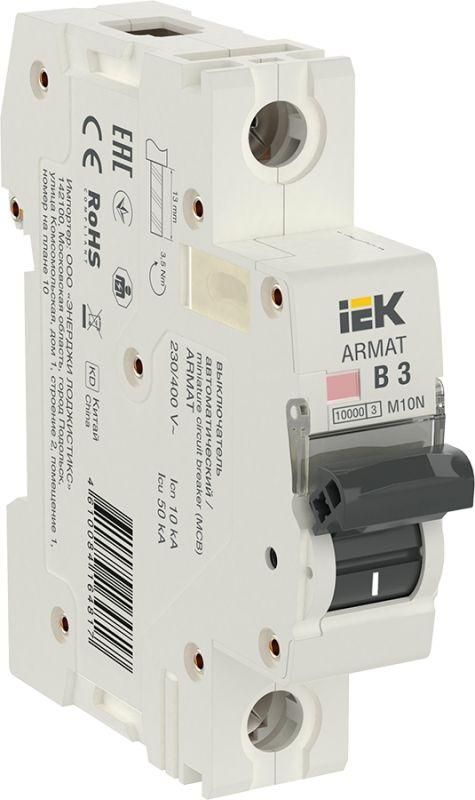

Выключатель автоматический однополюсный M10N 1P B 3А 10кА ARMAT | AR-M10N-1-B003 IEK

Автоматический выключатель модульный однополюсный B 3А M10N 10кА от IEK предназначен для защиты бытовых электросетей от перегрузок и коротких замыканий. Этот прибор - часть серии ARMAT, рассчитан на установку на DIN-рейку и подходит для использования в жилых помещениях, квартирах и малых объектах.

Назначение и область применения

Автоматический выключатель модульный однополюсный B 3А M10N 10кА защищает однофазные цепи с номинальным напряжением до 400 В. Он срабатывает при длительной перегрузке (тепловой расцепитель) и при резком скачке тока (электромагнитный расцепитель). Подходит для защиты освещения, розеточных групп, бытовой техники и других нагрузок в домашних условиях. Применяется в щитках квартир, частных домов, офисов и небольших производственных помещений.

Технические характеристики

• Номинальный ток: 3 А - максимальный постоянный ток, который выдерживает устройство без срабатывания
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, идеален для бытовых нагрузок (лампы, зарядки, компьютеры)
• Номинальная отключающая способность: 10 кА - способен безопасно отключить цепь при токе КЗ до 10 000 А
• Номинальное напряжение: 230–400 В переменного тока (AC) - работает в сетях 220/380 В
• Частота: 50 Гц - совместим с российскими и европейскими сетями
• Количество полюсов: 1 - управляет одной фазой
• Количество модулей DIN: 1 - занимает один стандартный модуль (17,5 мм)
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать медные провода до этого сечения
• Напряжение изоляции: 500 В - обеспечивает надёжную изоляцию между токоведущими частями
• Степень защиты: IP20 - защищён от прикосновения пальцев, но не от пыли и воды; требует установки внутри закрытого щита
• Рабочая температура: от –40 C до +70 C - допускает работу в неотапливаемых помещениях, в том числе на балконах или в подъездах
• Класс токоограничения: 3 - быстро ограничивает ток КЗ, снижая риск повреждения оборудования
• Цвет корпуса: белый - соответствует стандартному цвету модульной аппаратуры IEK
• Гарантия: 15 лет - один из самых длинных сроков среди аналогичных устройств
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможностью повышенной влажности

Совместимость и монтаж

Автоматический выключатель модульный однополюсный B 3А M10N 10кА монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы с винтовым креплением - достаточно зачистить конец кабеля на 8–10 мм и затянуть винт усилием 0,4–0,5 Нм. Не рекомендуется использовать многожильные провода без наконечников - они могут деформироваться при затяжке. Совместим со всеми шинами и клеммниками, подходящими под серию ARMAT. Установка возможна в любые типовые щитки с достаточным свободным местом.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям ГОСТ Р 50345-2010 и IEC 60898-1. Класс токоограничения 3 обеспечивает высокую степень безопасности при КЗ - ток ограничивается за доли миллисекунды, что предотвращает возгорание проводки. Конструкция исключает самопроизвольное срабатывание при нормальных колебаниях сети. Сертифицирован для использования в бытовых системах, где важна надёжность и долговечность.

Преимущества

• Высокая отключающая способность (10 кА) - обеспечивает защиту даже при серьёзных авариях
• Длительная гарантия (15 лет) - свидетельствует о качестве материалов и сборки
• Широкий диапазон рабочих температур - можно устанавливать в неотапливаемых местах
• Поддержка кабелей до 25 мм2 - удобно для мощных линий, например, для кухонной группы
• Совместимость с другими устройствами серии ARMAT - легко формировать комплексную защиту
• Простая визуальная индикация состояния - рычаг четко показывает “вкл” / “выкл” / “сработал”

Ограничения применения

• Не предназначен для трёхфазных цепей - требуется три таких автомата для полной защиты
• IP20 не допускает установку вне щита - нельзя монтировать на открытых стенках или во влажных зонах (ванная, баня)
• Характеристика B не подходит для мощных двигателей или насосов - там нужна характеристика C или D
• Не имеет функции дифференциального тока - для защиты от утечек требуется отдельный УЗО
• Не рекомендован для промышленных объектов с частыми импульсными нагрузками - лучше выбрать более специализированные модели

Примеры использования

• Защита розеточной группы в спальной комнате (до 3 кВт)
• Обеспечение безопасности светильников в коридоре и на лестнице
• Отключение питания компьютера, телевизора и зарядных устройств в домашнем офисе
• Щитовая защита входа в квартиру, когда основной автомат - 25 А, а этот - для отдельной линии
• Дополнительный защитный элемент в щите на даче, где есть слаботочные системы и освещение

Практические советы

• Выбирая автомат, проверьте, чтобы номинальный ток был чуть выше суммарной нагрузки линии - для 3 А оптимально 2,2–2,8 кВт нагрузки
• Если планируете подключать кабель сечением 2,5 мм2 - используйте наконечники типа НШВИ, чтобы избежать плохого контакта
• При замене старого автомата - сравните класс токоограничения. Если прежний был класса 2, новый (класс 3) будет работать быстрее и безопаснее
• Не устанавливайте несколько автоматов одного номинала параллельно - это создаёт риски неравномерного распределения тока
• Проверяйте маркировку перед монтажом: “B 3A” должна быть видна через окно на лицевой панели - так проще диагностировать срабатывание
• Для увеличенной надёжности в щитке с несколькими автоматами - используйте перемычки от IEK серии ARMAT, совместимые с этим устройством
