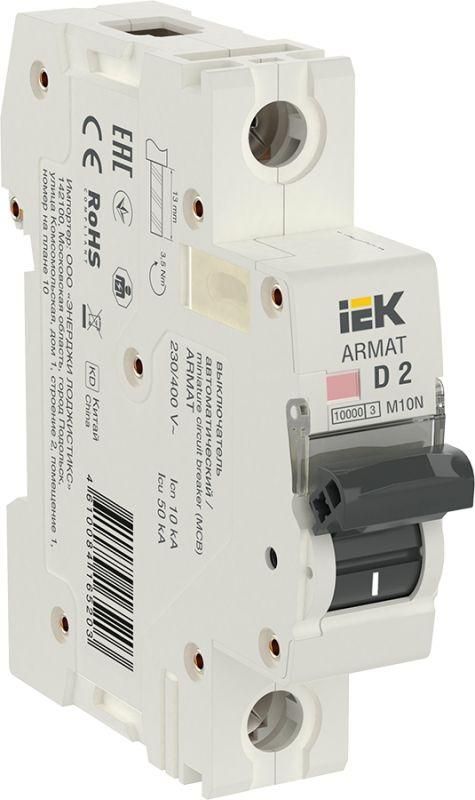

Выключатель автоматический однополюсный M10N 1P D 2А 10кА ARMAT | AR-M10N-1-D002 IEK

Автоматический выключатель однополюсный D 2А M10N 1P 10кА от IEK предназначен для защиты бытовых электрических цепей от перегрузок и коротких замыканий. Этот аппарат серии ARMAT обеспечивает надёжную работу в условиях переменного тока, рассчитан на длительный срок службы и легко устанавливается на DIN-рейку.

Назначение и область применения

Автоматический выключатель однополюсный D 2А M10N 1P 10кА защищает однофазные электрические цепи с номинальным напряжением до 400 В. Подходит для установки в жилых домах, квартирах, офисах и других объектах с бытовой нагрузкой. Особенно эффективен там, где используются оборудование с высокими пусковыми токами - например, мощные насосы, компрессоры, сварочные аппараты или старые электродвигатели.

Технические характеристики

• Номинальный ток: 2 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 230–400 В AC - работает в сетях с напряжением до 400 В между фазами
• Номинальная отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 тысяч ампер
• Тип расцепителя: электромагнитный + тепловой - комбинированная защита от КЗ и перегрузки
• Характеристика электромагнитного расцепления: D - срабатывает при токе 10–20 кратном от номинала, что позволяет избежать ложных срабатываний при пуске оборудования
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не герметичен; требует установки внутри щита
• Рабочая температура: от –40 C до +70 C - подходит для установки в неотапливаемых помещениях, на улице (внутри корпуса)
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную изоляцию при повышенных напряжениях
• Количество модулей: 1 - занимает один стандартный модуль на DIN-рейке
• Максимальное сечение кабеля: 25 мм2 - можно подключать медные провода до этого сечения
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможностью влажности и запылённости
• Цвет: белый - соответствует стандартной цветовой гамме устройств IEK

Совместимость и монтаж

Автоматический выключатель однополюсный D 2А M10N 1P 10кА монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используется зажим с винтами - достаточно затянуть провод сечением до 25 мм2. Обязательно использовать клеммы с правильным сечением: слишком толстый провод не войдёт, слишком тонкий - будет плохо контактировать. Устройство совместимо со всеми щитами, поддерживающими модуль 18 мм (стандарт IEC 60947). Работает в паре с другими аппаратами серии ARMAT - все элементы имеют единый форм-фактор и крепление.

Безопасность и стандарты

Автоматический выключатель однополюсный D 2А M10N 1P 10кА соответствует требованиям ГОСТ Р 50345 и IEC 60898-1. Сертифицирован для использования в бытовых и аналогичных условиях. Отключение происходит при превышении допустимого тока - предотвращает перегрев проводки и возгорание. IP20 не обеспечивает защиту от брызг воды - не устанавливайте в сырых местах без дополнительного корпуса.

Преимущества

• Высокая отключающая способность (10 кА) - надёжно справляется с аварийными режимами даже в старых сетях
• Характеристика D - идеальна для нагрузок с высоким пусковым током, снижает риск ложных срабатываний
• Широкий диапазон рабочих температур - подходит для установки в неотапливаемых шкафах и на балконах
• Совместимость с серией ARMAT - возможность сборки полноценного щита из однотипных устройств
• Долгий срок службы (15 лет) - экономически выгодно при долгосрочных проектах

Ограничения применения

• Не применяется в трёхфазных системах - только для одной фазы (1P)
• IP20 не защищает от влаги - нельзя устанавливать вне закрытого щита
• Номинальный ток всего 2 А - не подходит для мощных приборов (например, электроплит, бойлеров); требуется более высокий номинал
• Не имеет функции дифференциального тока - не заменяет УЗО; для защиты человека нужен отдельный дифавтомат или УЗО
• Не рекомендован для промышленных объектов с частыми импульсными нагрузками - лучше подходят специализированные промышленные автоматы

Примеры использования

• Защита освещения в комнате с LED-лентами и точечными светильниками
• Подключение маломощного насоса для системы полива
• Защита цепи управления реле или контроллера в щите
• Отдельная линия для зарядного устройства телефона/электросамоката
• Фидер для сигнализации или домофона в многоквартирном доме

Практические советы

• Выбирая автомат, проверьте суммарную мощность всех подключенных устройств: при 230 В 2 А = 460 Вт - не превышайте этот порог
• При замене старого автомата убедитесь, что новый также имеет характеристику D - иначе возможны ложные отключения при включении двигателя
• При подключении кабеля используйте наконечники (наконечники типа НШВИ) - особенно при использовании многожильного провода
• Не устанавливайте рядом с источниками тепла - нагрев снижает реальный порог срабатывания
• Проверяйте соответствие сечения кабеля и номинала автомата: для 2 А оптимально 1,5–2,5 мм2; 25 мм2 - максимум, но не обязательно
• Для защиты людей от удара током всегда сочетайте этот автомат с УЗО - он не выполняет эту функцию
