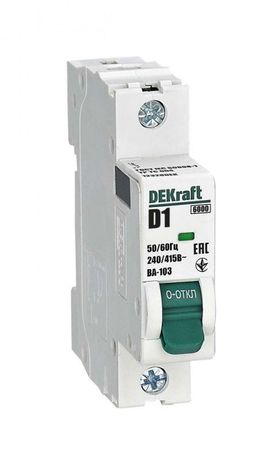

Автоматический выключатель ВА-103 1P 1А D 6кА новый - 12328DEK APC

Автоматический выключатель ВА-103 от DEKRAFT - однополюсный аппарат на 1 А с характеристикой D и отключающей способностью 6 кА, предназначенный для защиты цепей с высокими пусковыми токами. Устройство монтируется на DIN-рейку, совместимо с корпусами DEKRAFT и SE, и рассчитано на работу в условиях повышенной нагрузки.

Назначение и область применения

Выключатель ВА-103 используется для защиты электрических цепей от перегрузок и коротких замыканий. Характеристика D обеспечивает устойчивость к кратковременным импульсным токам, поэтому устройство подходит для питания оборудования с высокими пусковыми токами: насосов, компрессоров, светильников с газоразрядными лампами, малых двигателей. Может применяться как вводный автомат в распределительных щитках жилых и промышленных объектов.

Технические характеристики

• Номинальный ток: 1 А
• Номинальное напряжение: 240 В переменного тока (AC)
• Номинальное напряжение изоляции (Ui): 500 В
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: D - медленное срабатывание при пусковых токах
• Количество полюсов: 1
• Частота: 50 / 60 Гц
• Модульная ширина: 1 модуль (17,5 мм)
• Глубина монтажа: 78,5 мм
• Степень защиты IP20 - защита от доступа пальцев, но не от воды и пыли
• Степень загрязнения: 2 - допустимо использование в помещениях со слабым загрязнением воздуха
• Способ монтажа: на DIN-рейку типа TS35
• Поддержка дополнительных аксессуаров: да (только с левой стороны)

Совместимость и монтаж

Выключатель ВА-103 полностью совместим с сериями корпусов DEKRAFT и Systeme Electric. Монтаж осуществляется на стандартную DIN-рейку шириной 35 мм. Для правильной установки необходимо соблюдать глубину монтажа - 78,5 мм, чтобы не задеть соседние автоматы или провода. Клеммы рассчитаны на зажим проводов до 2,5 мм2. Подключение выполняется через верхние и нижние входы - полярность не имеет значения.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-2 и EN 60947-2. Напряжение изоляции 500 В гарантирует безопасную работу при сетевых колебаниях. Индикатор состояния контактов (окошко) позволяет визуально определить, открыт ли контакт даже при закрытой крышке щита. Отключение происходит за счет теплового и электромагнитного расцепителей, исключающих самопроизвольное включение после аварии.

Преимущества

• Повышенная механическая прочность благодаря 5 монолитным заклёпкам - снижает риск деформации корпуса при ударах или давлении
• Боковые каналы охлаждения обеспечивают стабильную работу при температуре до +40 C и выше
• Индикатор состояния контакта виден с любой стороны - удобен при проверке в плотном щите
• Левосторонняя возможность установки аксессуаров (например, AUX, OF, SHUNT) - гибкость в проектировании
• 100%-я совместимость с популярными системами DEKRAFT и SE - упрощает замену и сборку

Ограничения применения

• Не предназначен для постоянной работы при температурах свыше +40 C без принудительного охлаждения
• Защита IP20 запрещает установку во влажных, пыльных или наружных условиях
• Работает только с переменным током - не DC-сети
• Нельзя устанавливать рядом с источниками сильного нагрева (печи, ТЭНы) без теплоизоляции
• Запрещено использовать для защиты цепей с током более 1 А - возможен выход из строя

Примеры использования

• Щитовая защита освещения с люминесцентными и LED-светильниками с балластом
• Автоматизация малых насосов и воздушных компрессоров мощностью до 0,5 кВт
• Вводной автомат в бытовых щитах для групповой защиты розеточных контуров
• Контроль цепей управления в панелях станков и конвейеров

Практические советы

• Выбирая ВА-103, убедитесь, что расчетный рабочий ток вашей цепи не превышает 1 А - лучше иметь запас в 20–30%
• При использовании аксессуаров (например, сигнализационных контактов) используйте только оригинальные элементы от DEKRAFT - другие могут не фиксироваться надёжно
• Проверьте свободное место в щите перед монтажом: глубина 78,5 мм требует минимум 80 мм свободного пространства назад
• Не затягивайте клеммы слишком сильно - это повредит пластиковую часть и вызовет перегрев
• Если требуется защита от скачков напряжения - параллельно установите УЗИП; этот автомат не реагирует на перенапряжения
