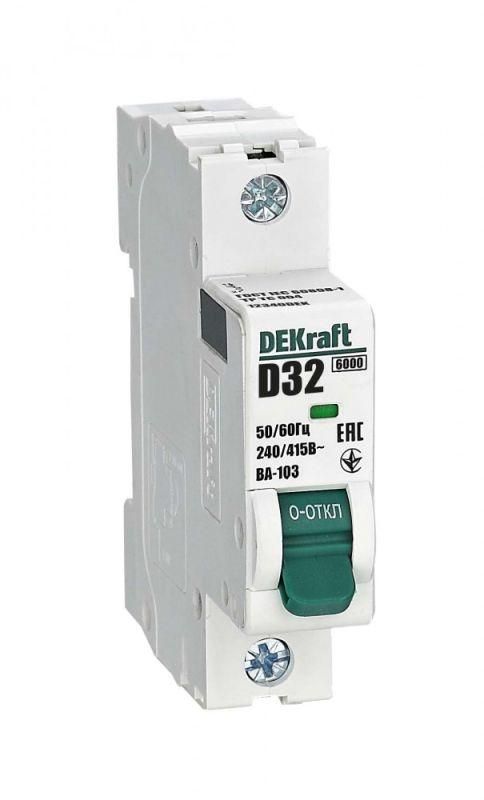

Автоматический выключатель ВА-103 1P 32А D 6кА новый - 12340DEK APC

Автоматический выключатель ВА-103 от DEKRAFT - однополюсный аппарат на 32 А с характеристикой D и отключающей способностью 6 кА, предназначенный для защиты цепей с высокими пусковыми токами. Подходит для монтажа на DIN-рейку и полностью совместим с системами DEKRAFT и Systeme Electric.

Назначение и область применения

Выключатель ВА-103 используется для защиты электрических цепей от перегрузок и коротких замыканий. Характеристика D обеспечивает устойчивость к кратковременным импульсным токам, поэтому устройство идеально подходит для питания оборудования с высокими пусковыми токами: электродвигатели, насосы, компрессоры, сварочные аппараты, конвейеры. Может применяться как вводной автомат в распределительных щитах жилых, коммерческих и промышленных объектов.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 240 В переменного тока (AC)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при значительном КЗ
• Количество полюсов: 1
• Характеристика срабатывания: D - медленное срабатывание при пусковых токах до 10–20 крат от номинала
• Напряжение изоляции: 500 В - гарантирует надёжную изоляцию при повышенных напряжениях
• Частота: 50/60 Гц - работает в сетях России и Европы
• Степень защиты IP20 - защищён от доступа пальцев, но не от пыли и воды; предназначен для внутренней установки в закрытых щитах
• Модульная ширина: 1 модуль (17,5 мм)
• Глубина монтажа: 78,5 мм - требует достаточного места внутри шита
• Способ монтажа: на DIN-рейку типа TS35
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренной запылённостью
• Возможна дополнительная комплектация: да - можно установить аксессуары слева

Совместимость и монтаж

Выключатель ВА-103 монтируется на стандартную DIN-рейку шириной 35 мм. Устройство имеет фиксированный зажим на рейке - легко вставляется и защёлкивается. Совместим со всеми корпусами и оболочками DEKRAFT и Systeme Electric, включая щиты серии SE. Возможна установка дополнительных модулей (например, расцепителей, сигнализаторов) только с левой стороны. Для правильного монтажа убедитесь, что глубина шита не менее 78,5 мм. Нельзя устанавливать в открытых условиях или местах с воздействием брызг, пыли, влаги - степень защиты IP20 не предусматривает внешнюю эксплуатацию.

Особенности конструкции

• 5 монолитных заклёпок увеличивают механическую прочность корпуса - снижают риск деформации при ударах или вибрациях
• Индикатор состояния контактов через окошко - видно даже при закрытой рукоятке: “I” - включено, “O” - отключено
• Боковые каналы охлаждения - обеспечивают стабильную работу при температуре до +40 C и выше, предотвращают перегрев при длительной нагрузке
• Левосторонняя возможность подключения аксессуаров - удобно для компактной сборки щитов с несколькими модулями

Преимущества

• Увеличенная отключающая способность (6 кА) делает ВА-103 подходящим для вводных автоматов в домашних и промышленных щитах
• Характеристика D исключает ложные срабатывания при запуске двигателей и другого мощного оборудования
• Прочная конструкция с заклёпками снижает вероятность выхода из строя при механическом воздействии
• Ясный индикатор состояния - ускоряет диагностику и обслуживание
• Полную совместимость с популярными сериями DEKRAFT и Systeme Electric - упрощает замену и модернизацию существующих щитов

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока AC
• IP20 не допускает установку во влажных, пыльных или наружных условиях - требуется герметичный щит
• Не рекомендован для защиты чувствительной электроники (например, серверов, медицинского оборудования) - характеристика D слишком «мягкая» для таких задач
• Не поддерживает правостороннее подключение аксессуаров - ограничивает гибкость сборки в плотных щитах
• Работает при температуре до +40 C - при более высоких значениях возможны перегрев и снижение срока службы

Примеры использования

• Вводной автомат в квартирном щите для защиты группы розеток с холодильником, стиральной машиной и микроволновой печью
• Защита двигателя насоса в системе водоснабжения частного дома
• Автомат для питания компрессора в воздушной системе на производстве
• Щитовая группа для конвейера на линии сборки

Практические советы

• Выбирая ВА-103, проверьте соответствие нагрузки: суммарная мощность подключаемых устройств не должна превышать 7,7 кВт при 240 В (P = U × I = 240 × 32)
• При замене старого автомата учитывайте глубину монтажа - 78,5 мм. Если шит малый, выбирайте модели с меньшей глубиной
• Для защиты от скачков напряжения используйте ВА-103 вместе с УЗО - сам по себе он не реагирует на утечки тока
• При установке аксессуаров (например, расцепителя) обязательно подключайте их только с левой стороны - правая сторона заблокирована конструкцией
• Перед первым включением проверьте, чтобы рукоятка находилась в положении “O”, затем переведите её в “I” - индикатор сразу покажет состояние контакта
