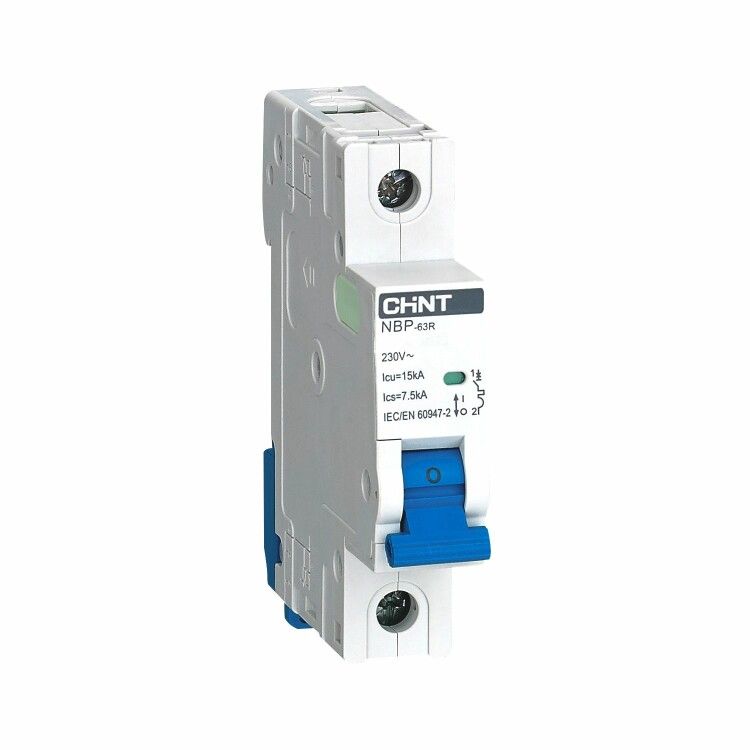

Выключатель автоматический однополюсный NBP-63R 1P 1A 15кА 8In (R) | 352360 CHINT

Автоматический выключатель NBP-63R - однополюсный модульный аппарат с номинальным током 1 А и отключающей способностью 15 кА, предназначен для защиты бытовых и промышленных цепей от перегрузок и коротких замыканий. Бренд CHINT обеспечивает надежность в условиях высоких токов КЗ, а артикул 352360 соответствует требованиям для точечной установки в распределительных щитах.

Назначение и область применения

Выключатель NBP-63R используется для защиты однофазных электрических цепей с рабочим напряжением до 230 В AC. Применяется в жилых домах, офисах, малых производствах и объектах коммунальной инфраструктуры. Подходит для защиты освещения, розеточных групп, бытовых приборов и слаботочных устройств через силовые реле. Номинальный ток 1 А делает его идеальным для цепей с низкой мощностью, где требуется точная защита от перегрузки.

Технические характеристики

• Номинальный ток: 1 А
• Номинальное напряжение: 230 В AC
• Количество полюсов: 1P
• Отключающая способность: 15 кА - способен безопасно отключить цепь при максимальном токе короткого замыкания до 15 000 А
• Характеристика срабатывания: C - срабатывает при токе 8–20 кратном от номинала, подходит для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, малые двигатели)
• Напряжение изоляции: 440 В - гарантирует безопасную работу при кратковременных скачках напряжения
• Импульсное напряжение: 6 кВ - устойчив к импульсным перенапряжениям, таким как грозовые разряды
• Частота: 50/60 Гц - совместим с сетями России и Европы
• Модульная ширина: 1 модуль (18 мм) - занимает минимальное место в щите
• Рабочая температура: от -30C до +70C - работает в неотапливаемых помещениях, на улице внутри корпусов
• Степень защиты: IP20 - защищён от доступа пальцев и твердых предметов, но не от воды и пыли
• Степень загрязнения: 2 - допустимо использование в помещениях с нормальным уровнем запыления (не в сырых, химически агрессивных средах)
• Механическая износостойкость: 20 000 циклов включения/выключения
• Электрическая износостойкость: 10 000 циклов при номинальной нагрузке
• Класс токоограничения: 3 - снижает энергию КЗ, защищая проводку и оборудование

Совместимость и монтаж

Выключатель NBP-63R монтируется на стандартную DIN-рейку шириной 35 мм. Устанавливается в любые типовые распределительные щиты с модульным форматом. Подключение осуществляется кабелями сечением до 4 мм2 (медными) или через контактные шины типа PIN и FORK. Для правильного монтажа важно соблюдать момент затяжки клемм - не более 0,8 Нм, чтобы не повредить пластиковый корпус. Артикул 352360 совместим со всеми другими модулями серии NBP-63R, что позволяет легко расширять щит.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC 60947-2 и российскому ГОСТ Р 50030.2. Сертифицирован для использования в системах TN-S, TN-C-S, TT. Категория применения A означает, что он рассчитан на защиту оборудования, чувствительного к длительным перегрузкам, таких как электроника и осветительные системы. Отказ от работы при превышении тока происходит без взрывов и выбросов горячих частиц благодаря внутренней дугогасительной камере.

Преимущества

• Узкий профиль (1 модуль) экономит место в щите
• Яркое окно индикации показывает состояние контакта - “I” (включен), “O” (отключен)
• Высокая отключающая способность (15 кА) обеспечивает безопасность даже в старых сетях с низким сопротивлением
• Гибкая характеристика C подходит для большинства бытовых и легкопусковых нагрузок
• Долгий срок службы: 20 тыс. механических и 10 тыс. электрических циклов

Ограничения применения

• Не применяется в цепях постоянного тока - только переменный ток 50/60 Гц
• IP20 не защищает от влаги - нельзя использовать во влажных помещениях без дополнительного корпуса
• Номинальный ток 1 А слишком мал для мощных приборов (электрокотлы, сплит-системы, нагреватели)
• Не подходит для частого ручного включения/отключения - лучше применять контакторы
• Не имеет функции дифференциального тока - для защиты от утечек нужен отдельный УЗО

Примеры использования

• Защита группы розеток в детской комнате (мощность ≤ 230 Вт)
• Обеспечение безопасности цепи LED-освещения в коридоре
• Отключение сигнализационной цепи в щитовой
• Контроль питания терморегулятора или контроллера HVAC
• Функциональный элемент в распределительном щите с множеством маломощных контуров

Практические советы

• Выбирая NBP-63R, проверьте, что расчетный ток нагрузки не превышает 0,8×1 А = 0,8 А - это обеспечит долгую жизнь аппарата
• При использовании в холодных помещениях (например, на балконе) убедитесь, что температура не опускается ниже -30C
• Для защиты от перенапряжений (удары молнии, скачки сети) параллельно установите SPD-устройство
• Не используйте этот автомат вместо УЗО - если есть риск поражения током, обязательно добавьте дифавтомат или отдельное УЗО
• При сборке щита следите, чтобы все автоматы были правильно закреплены на рейке - свободный ход увеличивает риск перегрева
• Артикул 352360 можно заменить аналогичным по характеристикам другим модулем серии NBP-63R - они полностью взаимозаменяемы
