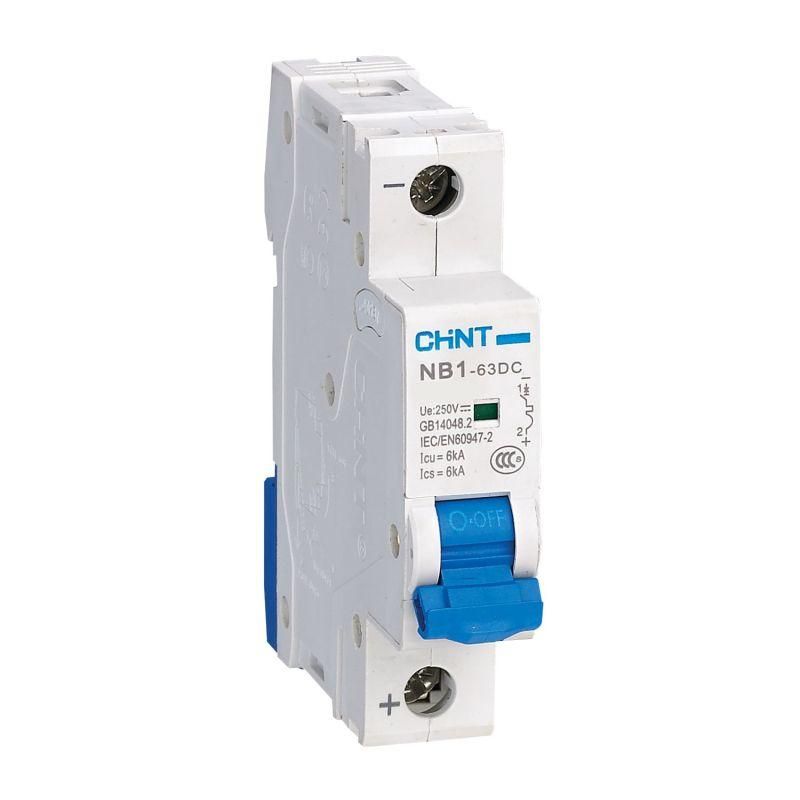

Выключатель автоматический однополюсный NB1-63DC 1P 4A 6кА х-ка C 250В DC (R) | 182702 CHINT

Автоматический выключатель NB1-63DC - однополюсный модульный аппарат для защиты цепей постоянного тока в распределительных щитах. Номинальный ток 4 А, отключающая способность 6 кА, напряжение до 250 В DC. Подходит для систем автоматизации, возобновляемой энергетики и промышленного оборудования.

Назначение и область применения

Выключатель NB1-63DC предназначен для защиты электрических цепей постоянного тока от перегрузок и коротких замыканий. Применяется в распределительных щитах систем автоматизации, солнечных электростанций, зарядных станциях, транспортных объектах и других установках с источниками постоянного тока. Устройство рассчитано на нечастые операции включения и отключения - не является коммутационным элементом для частого управления нагрузкой.

Технические характеристики

• Номинальный ток: 4 А
• Тип тока: постоянный (DC)
• Номинальное напряжение: 250 В DC
• Количество полюсов: 1
• Отключающая способность: 6 кА
• Характеристика срабатывания: C (кратковременный ток срабатывания - 7–10 × номинальный ток)
• Напряжение изоляции: 300 В
• Импульсное напряжение: 4 кВ
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Модульная ширина: 1 модуль (18 мм)
• Рабочая температура: от -35 C до +70 C
• Степень загрязнения: 2 (умеренная запылённость, нормальные условия внутри щита)
• Механический ресурс: 20 000 циклов включения/отключения
• Электрический ресурс: 1 500 циклов при номинальном токе

Совместимость и монтаж

Выключатель NB1-63DC устанавливается на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется гибким кабелем, либо через шины с наконечниками типов PIN и FORK. Ширина устройства соответствует одному модулю - занимает минимум места в щите. Индикатор положения контактов позволяет визуально определить состояние аппарата: «ON» (включен) или «OFF» (отключен). Для подключения используйте провода сечением, соответствующим току 4 А - обычно 0,5–2,5 мм2.

Безопасность и стандарты

Устройство соответствует требованиям категории применения A (для бытовых и аналогичных нагрузок) и имеет степень защиты IP20, что гарантирует безопасность при работе в закрытых распределительных щитах. Напряжение изоляции 300 В обеспечивает надёжную изоляцию между токоведущими частями даже при кратковременных перенапряжениях. Импульсное напряжение 4 кВ защищает от скачков, вызванных коммутацией или внешними помехами.

Преимущества

• Специализирован для работы в цепях постоянного тока - отличается от обычных AC-выключателей, которые не обеспечивают надёжное гашение дуги при DC
• Высокая отключающая способность (6 кА) позволяет применять в местах с высоким потенциалом КЗ - например, рядом с батарейными массивами
• Гибкость комплектации: возможна установка вспомогательных контактов XF9, сигнальных XF9J и расцепителей S9/V9 для удалённой сигнализации и управления
• Работает в широком диапазоне температур - подходит для холодных помещений и жарких зон

Ограничения применения

• Не применяется в цепях переменного тока - использование на AC приведёт к выходу из строя
• IP20 не обеспечивает защиту от пыли и влаги - нельзя использовать вне герметичных щитов
• Нельзя использовать для частого включения/отключения (например, как контактор) - ограниченный электрический ресурс (1500 циклов)
• Максимальное напряжение - 250 В DC; для более высоких значений требуется другая модель (например, 2P на 500 В DC)

Примеры использования

• Защита группы солнечных панелей в контроллер заряда (DC 24–48 В, ток до 4 А)
• Отключение цепи питания LED-освещения в промышленном оборудовании
• Щит управления питанием аккумуляторной батареи в системе бесперебойного питания (UPS)
• Распределительный щит электромобиля или грузового транспорта с DC-системой 110–220 В

Практические советы

• Выбирая NB1-63DC, проверьте соответствие напряжения вашей системы - 250 В DC максимум, не выше!
• При использовании в системах с большими емкостями (например, литий-ионные батареи) учтите возможность больших токов КЗ - убедитесь, что отключающая способность 6 кА достаточна
• Для дистанционной сигнализации о срабатывании добавьте вспомогательный контакт XF9 - он передаёт сигнал в PLC или на пульт контроля
• Не затягивайте клеммы слишком сильно - это повредит пластиковые детали и снижает срок службы
• При сборке щита соблюдайте шаг 18 мм - один модуль = одна единица ширины, чтобы правильно расположить несколько аппаратов
