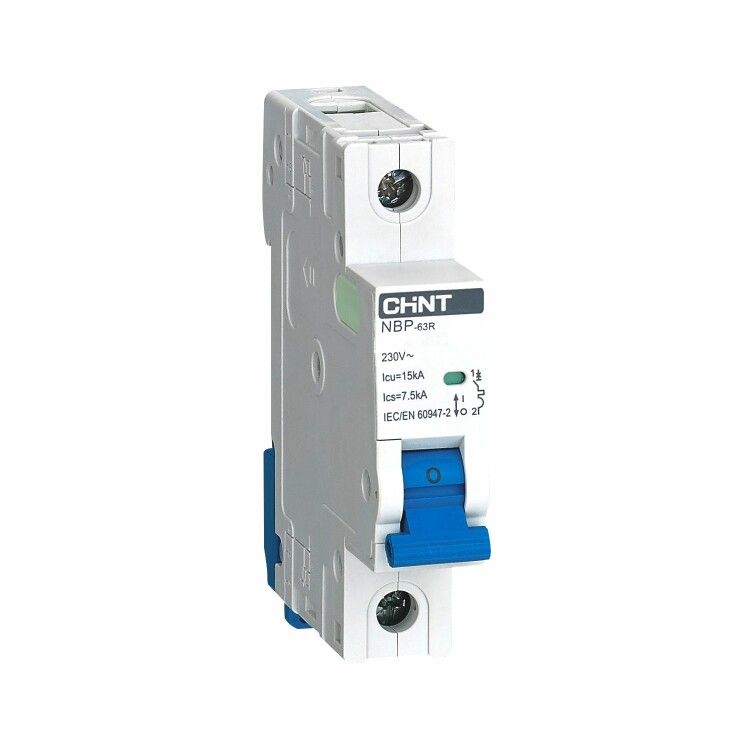

Выключатель автоматический однополюсный NBP-63R 1P 20A 15кА 8In (R) | 352367 CHINT

Автоматический выключатель NBP-63R (R) - однополюсный аппарат с номинальным током 20 А и отключающей способностью 15 кА, предназначен для защиты электропроводки от перегрузок и коротких замыканий в бытовых и промышленных сетях. Бренд CHINT обеспечивает надёжность и соответствие международным стандартам, артикул 352367 соответствует серийному решению NBP-63R.

Назначение и область применения

Выключатель NBP-63R (R) используется для защиты однофазных цепей переменного тока с напряжением до 230 В. Применяется в распределительных щитах жилых домов, офисов, магазинов и легкопромышленных объектов. Подходит для защиты освещения, розеточных групп, бытовой техники и других нагрузок, где требуется селективная защита от сверхтоков.

Технические характеристики

• Номинальный ток: 20 А
• Номинальное напряжение: 230 В AC
• Количество полюсов: 1
• Отключающая способность: 15 кА - способен безопасно прервать ток короткого замыкания до 15 000 А
• Характеристика срабатывания: C - срабатывает при токе 8–20 кратном от номинала, оптимальна для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, малые двигатели)
• Напряжение изоляции: 440 В - гарантирует безопасную работу при кратковременных скачках напряжения
• Импульсное напряжение: 6 кВ - устойчив к высоковольтным импульсам, таким как грозовые перенапряжения
• Частота: 50/60 Гц - совместим с сетями России и Европы
• Модульная ширина: 1 модуль (18 мм) - занимает минимальное место в щите
• Рабочая температура: от -30 C до +70 C - работает в холодных и жарких условиях, в том числе в неотапливаемых помещениях
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не герметичен; не предназначен для установки во влажной среде
• Степень загрязнения: 2 - рассчитан на нормальные условия внутри помещений, без проводящей пыли и конденсата
• Механическая износостойкость: 20 000 циклов включения/выключения
• Электрическая износостойкость: 10 000 циклов при номинальной нагрузке
• Класс токоограничения: 3 - снижает величину тока КЗ через себя, повышая безопасность всей системы

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется с помощью кабеля сечением до 16 мм2 (медный) или с использованием наконечников типов PIN и FORK. Выключатель NBP-63R (R) совместим со всеми устройствами серии NBP-63R - можно комбинировать с УЗО, реле контроля напряжения и другими модульными элементами. Ширина одного модуля позволяет легко размещать несколько аппаратов в одном щите.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60898-1 и ГОСТ Р 50345. Сертифицирован для использования в системах TN-S, TN-C-S, TT. Наличие индикаторного окна показывает состояние контакта: «I» - включено, «O» - выключено. Это позволяет оперативно диагностировать причину отключения без тестера.

Преимущества

• Высокая отключающая способность (15 кА) делает его подходящим для современных сетей с повышенной мощностью оборудования
• Характеристика C обеспечивает отказ от ложных срабатываний при запуске двигателей и ламп
• Класс токоограничения 3 снижает тепловую и механическую нагрузку на кабель и оборудование после КЗ
• Гибкий монтаж: поддерживает клеммы PIN/FORK - удобно при подключении шинных систем
• Долгий срок службы благодаря высокой механической и электрической износостойкости

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50/60 Гц
• IP20 не допускает установку в сырых, пыльных или открытых помещениях (улитки, бани, на улице)
• Не предназначен для частого ручного включения/отключения - лучше использовать контакторы для таких задач
• Не имеет функции дифференциального тока - для защиты человека нужен отдельный УЗО
• Не подходит для нагрузок с очень высокими пусковыми токами (большие асинхронные двигатели > 3 кВт); для них предпочтительнее характеристика D

Примеры использования

• Защита группы розеток в квартире
• Щитовая защита освещения в офисе
• Автомат для питания насоса в системе водоснабжения
• Распределительный щит на производстве с маломощным оборудованием
• Дополнение в щите с несколькими модульными устройствами (УЗО, реле времени)

Практические советы

• Выбирая автомат NBP-63R (R), проверьте, что сечение кабеля соответствует току 20 А - минимум 2,5 мм2 медного провода
• При установке в щит с множеством аппаратов соблюдайте шаг 18 мм - один модуль = одна позиция
• Если в цепи есть двигатель или трансформатор, убедитесь, что пусковой ток не превышает 160 А (8×20 А) - иначе возможны ложные отключения
• Для защиты людей от поражения током обязательно используйте параллельно УЗО
• Проверяйте индикаторное окно после каждого отключения - если оно не перемещается, возможно, механизм заклинило
• NBP-63R (R) - часть серии NBP-63R, поэтому все устройства этой серии взаимозаменяемы по форме и креплению
