Выключатель автоматический OptiMat A-1000-S2-3P-65-D-MR8.0-B-C0000-M0-P01-S1-03 |343773| КЭАЗ

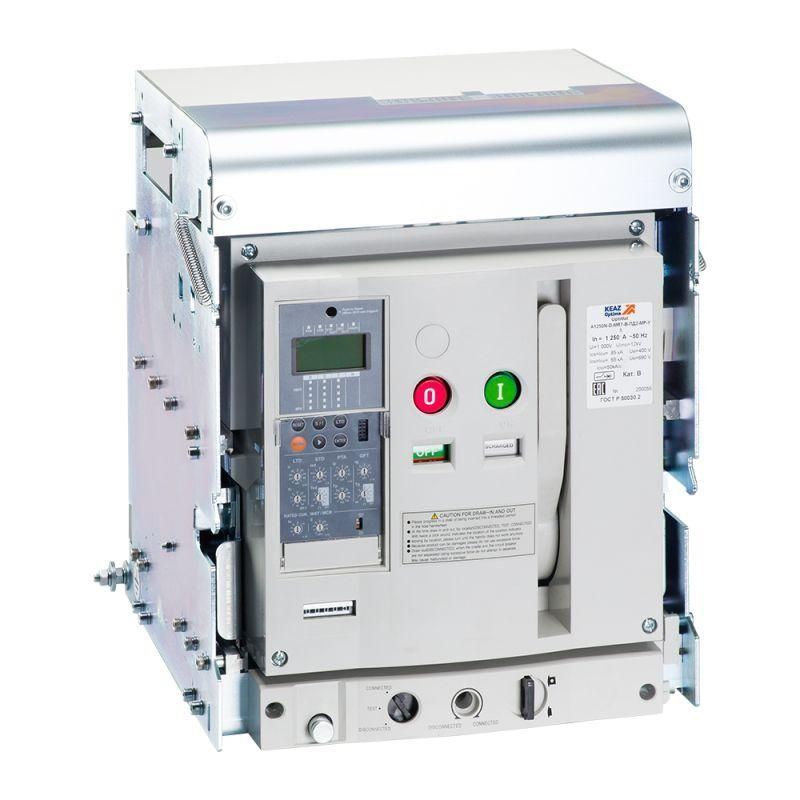

Автоматический выключатель воздушный OptiMat A-1000-S2-3P-65-D-MR8.0-B-C0000-M0-P01-S1-03 от КЭАЗ предназначен для защиты мощных электрических цепей от перегрузок, коротких замыканий и аварийных режимов. Устройство применяется в промышленных распределительных щитах, где требуется высокая отключающая способность и точная настройка защиты. Монтаж осуществляется на плату, что делает его удобным для компактной сборки систем автоматизации.

Назначение и область применения

Автоматический выключатель воздушный OptiMat A-1000-S2-3P-65-D-MR8.0-B-C0000-M0-P01-S1-03 используется для коммутации и защиты силовых цепей переменного тока с номинальным напряжением до 400 В. Подходит для установки в промышленных щитах, на подстанциях, в системах питания крупных станков, конвейеров, насосных групп и других нагрузках с током до 1000 А. Благодаря электронному расцепителю обеспечивается гибкая настройка защитных функций под конкретную задачу.

Технические характеристики

• Номинальное напряжение: 400 В - работает в сетях с напряжением до 400 В переменного тока (AC).
• Номинальный ток: 1000 А - способен длительно проводить ток до 1000 ампер без срабатывания.
• Количество полюсов: 3 - защищает три фазы одновременно, не поддерживает нулевой проводник.
• Номинальная отключающая способность: 65 кА - способен безопасно отключить ток короткого замыкания до 65 тысяч ампер.
• Тип расцепителя: электронный - позволяет задавать точные пороги срабатывания по току и времени, отличается от тепловых аналогов более широкими возможностями настройки.
• Способ монтажа: монтажная плата - устанавливается на печатную плату, требует фиксации болтами или штыревыми соединениями, не предназначено для DIN-рейки.
• Степень защиты IP20 - защищён от доступа пальцев и предметов больше 12 мм, но не защищён от пыли и воды; подходит только для внутренней установки в закрытые щиты.
• Количество вспомогательных контактов: 6 - предоставляет сигналы состояния (закрыт/открыт) и возможность удалённого управления через внешние системы автоматизации.

Совместимость и монтаж

Автоматический выключатель воздушный OptiMat A-1000-S2-3P-65-D-MR8.0-B-C0000-M0-P01-S1-03 рассчитан исключительно на монтаж на плату. Для установки необходимы отверстия соответствующего размера и крепление с помощью болтов или специальных клеммных колодок. Не совместим с DIN-рейками. Обязательно проверьте габариты и расположение выводов перед проектированием платы. Вспомогательные контакты подключаются отдельными проводами - используйте кабели сечением не менее 2,5 мм2 для надёжного сигнала.

Безопасность и стандарты

Устройство соответствует требованиям международных норм IEC 60947-2 для автоматических выключателей низкого напряжения. Электронный расцепитель обеспечивает избирательную координацию с другими устройствами защиты. Наличие 6 вспомогательных контактов позволяет реализовать интерфейсы с системами SCADA и PLC, повышая уровень безопасности и контроля.

Преимущества

• Высокая отключающая способность (65 кА) - гарантирует безопасность даже при серьёзных авариях в сети.
• Электронный расцепитель - даёт возможность настраивать времятоковые характеристики, предотвращая ложные срабатывания.
• Шесть вспомогательных контактов - обеспечивают полноценную интеграцию в системы автоматического управления.
• Фирменная технология КЭАЗ - надёжность, проверенная в условиях суровой промышленной эксплуатации.

Ограничения применения

• Не допускается использование вне закрытых щитов - степень защиты IP20 не защищает от пыли, влаги и механических воздействий.
• Запрещён монтаж на DIN-рейку - конструкция не предусматривает крепления к рейкам, только к плате.
• Работает только в трёхфазных сетях - не имеет нулевого полюса, не подходит для однофазных цепей или систем TN-S с обязательным подключением N.
• Требуется профессиональная настройка - электронный расцепитель нуждается в программировании, недоступен для пользователей без опыта.

Примеры использования

• Защита главного входа в промышленный цех с мощностью оборудования свыше 400 кВт.
• Коммутирующее устройство в частотном преобразователе большой мощности.
• Центральный выключатель в распределительном пункте завода с несколькими ответвлениями.
• Интеграция в систему автоматизации с управлением через PLC - благодаря 6 вспомогательным контактам можно получать состояние “включен/выключен” и отправлять команды дистанционно.

Практические советы

• Перед установкой проверьте соответствие посадочных отверстий на плате габаритам OptiMat A-1000-S2-3P-65-D-MR8.0-B-C0000-M0-P01-S1-03 - неверный размер приведёт к невозможности монтажа.
• При использовании в среде с вибрацией - дополнительно закрепите корпус антивибрационными прокладками.
• Настройка расцепителя должна выполняться сертифицированным специалистом с применением диагностического оборудования - самонастройка невозможна.
• Для долговечной работы рекомендуется периодическая проверка контактов и чистка от пыли внутри щита - хотя IP20 не защищает от пыли, её накопление снижает теплоотвод.
• Артикул 343773 - сохраняйте его при заказе запчастей или сервисном обслуживании, так как он уникален для этой модификации устройства.
