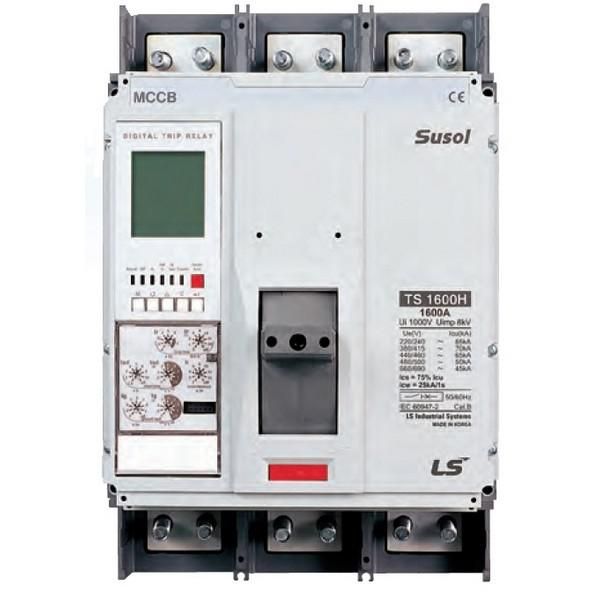

Автоматический выключатель TS1600N AC6 1600A 3P EXP | 173002300 Lsis

Автоматический выключатель 1600A 3-полюсный TS1600N AC6 EXP от LS Electric предназначен для защиты мощных электрических цепей от перегрузок и коротких замыканий, обеспечивает надёжное отключение при токах до 50 кА и рассчитан на работу в промышленных системах с напряжением до 690 В. Этот аппарат - часть серийного решения Susol TS, применяемого там, где важна точность и устойчивость.

Назначение и область применения

Автоматический выключатель 1600A 3-полюсный TS1600N AC6 EXP используется для защиты силовых цепей переменного тока с частотой 50 Гц. Он защищает оборудование от токов перегрузки и короткого замыкания, а также позволяет выполнять редкие оперативные включения и отключения. Подходит для установки в распределительных щитах промышленных объектов: заводские линии, насосные станции, системы вентиляции, конвейеры, крупногабаритные станки.

Технические характеристики

• Номинальный ток длительной нагрузки: 1600 А
• Номинальное напряжение: 690 В переменного тока
• Номинальная отключающая способность (Icu): 50 кА
• Количество полюсов: 3
• Тип расцепителя: электронный - позволяет точно задавать пороги срабатывания по времени и току
• Категория применения: B - оптимальна для защиты оборудования с высокими импульсными токами (например, двигатели, преобразователи)
• Степень защиты: IP20 - защита от доступа пальцев и предметов более 12 мм; не защищён от пыли и воды
• Диапазон рабочих температур: от –40 C до +40 C
• Указатель расцепления: есть - наглядно показывает причину отключения (перегрузка/короткое замыкание)
• Способ монтажа: на монтажную плату - фиксируется болтами прямо на металлическом основании
• Исполнение: стационарное - не предусматривает возможность извлечения без демонтажа
• Привод: ручной - управление осуществляется рычагом вручную

Совместимость и монтаж

Автоматический выключатель 1600A 3-полюсный TS1600N AC6 EXP монтируется исключительно на жесткую монтажную плиту с предварительно просверленными отверстиями. Для правильной установки необходимо соблюдать шаг крепёжных отверстий, соответствующий спецификациям LS Electric. Клеммы рассчитаны на медные шины или кабель с площадью сечения до 2×300 мм2. Убедитесь, что зажимы затянуты моментом, рекомендованным производителем - недостаточно плотное соединение вызывает перегрев. Монтаж допускается только после полного отключения питания и проверки отсутствия напряжения.

Безопасность и стандарты

Автоматический выключатель 1600A 3-полюсный TS1600N AC6 EXP соответствует международному стандарту IEC 60947-2. Электронный расцепитель обеспечивает селективность и минимизирует ложные срабатывания. Наличие индикатора расцепления повышает безопасность обслуживания - можно сразу определить тип аварии без диагностики. Применение в условиях ниже –40 C или выше +40 C требует дополнительного теплового контроля или внешнего обогрева/охлаждения.

Преимущества

• Высокая отключающая способность (50 кА) - гарантирует безопасность даже при серьёзных КЗ в сетях с большими источниками питания
• Электронный расцепитель - точнее, чем термобиметаллический, даёт возможность настройки времятоковых характеристик
• Широкий диапазон рабочих температур - работает в холодных складах и жарких цехах без снижения надёжности
• Чёткая индикация причины отключения - экономит время при диагностике отказов
• Литой корпус - прочный, устойчивый к механическим воздействиям, не требует периодического осмотра герметичности

Ограничения применения

• Не применяется в помещениях с повышенной запылённостью или влажностью - степень защиты IP20 не обеспечивает защиту от пыли и брызг
• Не предназначен для частого ручного включения/выключения - это не контактор, а устройство защиты
• Фиксированная стационарная сборка - нельзя легко извлекать для тестирования или замены без демонтажа всей группы
• Требуется качественная система охлаждения при работе на пределе 1600 А - возможен перегрев при плохом теплоотводе
• Не совместим с модульными DIN-рейками - монтируется только на монтажную плату

Примеры использования

• Защита главного входа в промышленный цех с питанием 690 В
• Обеспечение селективной защиты перед частотниками на конвейере
• Щитовая защита больших насосных агрегатов в водоканалах
• Центральный коммуникационный щит на заводе с несколькими параллельными линиями

Практические советы

• Перед установкой сверьте расчетный максимальный ток нагрузки - он должен быть меньше 1600 А, желательно с запасом 10–15%
• Проверьте соответствие сечения кабеля и момента затяжки клемм - неверный контакт часто становится причиной выхода из строя
• При использовании в составе координируемой защиты - согласуйте настройки расцепителей всех уровней, чтобы избежать массового отключения
• Не используйте этот автомат вместо рубильника - он не рассчитан на регулярные коммутационные циклы
• При хранении вне работы - сохраняйте в сухом помещении при t = +5…+30 C, избегайте перепадов температур
