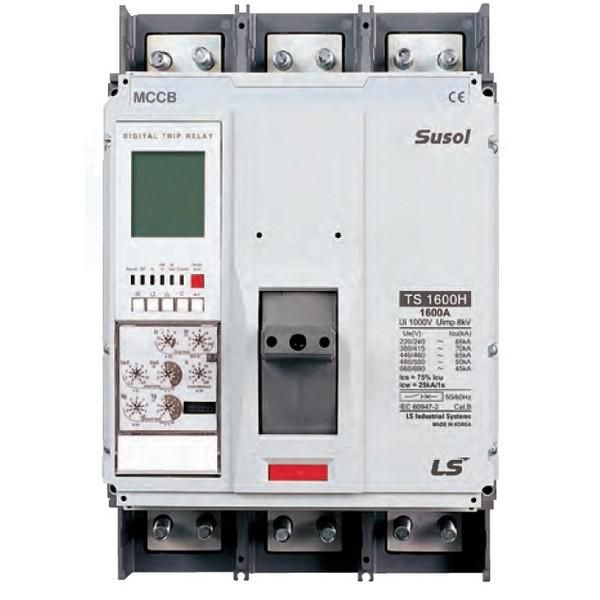

Автоматический выключатель TS1600N PC6 1600A 3P | 0173003500 Lsis

Автоматический выключатель 1600A 3P TS1600N PC6 от LS Electric - трёхполюсный силовой аппарат в литом корпусе, рассчитанный на работу в сетях до 690 В переменного тока. Он обеспечивает надёжную защиту от перегрузок и КЗ, предназначен для стационарной установки на монтажной плате и применяется в промышленных системах с высокими требованиями к надёжности.

Назначение и область применения

Автоматический выключатель 1600A 3P TS1600N PC6 используется для защиты электрических цепей постоянного и переменного тока от сверхтоков: перегрузок и коротких замыканий. Также он позволяет выполнять редкие оперативные включения и отключения нагрузки. Подходит для установки в распределительных щитах промышленных объектов: заводские линии, насосные станции, системы кондиционирования, крупногабаритные станки и другие устройства с мощными потребителями энергии.

Технические характеристики

• Номинальный ток длительной нагрузки: 1600 А
• Число полюсов: 3
• Номинальное напряжение: 690 В AC
• Номинальная отключающая способность (Icu): 50 кА
• Тип расцепителя: электронный - точная настройка порогов срабатывания по времени и току
• Категория применения: B - защищает оборудование от кратковременных импульсных токов, характерных для двигателей и преобразователей
• Степень защиты: IP20 - защита от доступа пальцев и предметов более 12 мм, не защищён от воды и пыли
• Диапазон рабочих температур: от –40 C до +40 C
• Привод: ручной - управление осуществляется через рычаг на лицевой панели
• Способ монтажа: на монтажную плиту - фиксируется болтами прямо на жестком основании
• Исполнение: стационарное - не предусматривает возможность извлечения из шасси во время работы
• Указатель расцепления: есть - наглядно показывает причину отключения (по перегрузке или КЗ)

Совместимость и монтаж

Автоматический выключатель 1600A 3P TS1600N PC6 устанавливается исключительно на монтажную плату. Для правильного монтажа необходимо соблюдать рекомендованное усилие затяжки крепёжных болтов - переизбыток может повредить корпус, недостаток - вызвать перегрев контактов. Монтаж выполняется только после полного отключения питания. Убедитесь, что площадка монтажа имеет достаточную жёсткость и теплоотвод - устройство не допускает установки в закрытые герметичные ящики без принудительного охлаждения. Соединение проводов требует применение медных кабелей с сечением, соответствующим току 1600 А; используйте наконечники с опрессовкой.

Безопасность и стандарты

Автоматический выключатель 1600A 3P TS1600N PC6 соответствует международному стандарту IEC/EN 60947-2. Электронный расцепитель обеспечивает селективность и предотвращает ложные срабатывания. Наличие индикации причины отключения снижает риск ошибок при диагностике. Применение в условиях ниже –40 C или выше +40 C не гарантирует работоспособность - требуется внешнее тепловое регулирование.

Преимущества

• Высокая отключающая способность (50 кА) - безопасное отключение даже при серьёзных аварийных режимах
• Электронный расцепитель - позволяет точно задавать времятоковые характеристики, адаптировать защиту под конкретную нагрузку
• Индикация расцепления - экономит время при обслуживании, сразу видно тип отказа
• Литой корпус - прочность, долговечность, устойчивость к механическим воздействиям
• Широкий температурный диапазон - работает в суровых климатических зонах

Ограничения применения

• Не среды с повышенной запылённостью, влагой или химически активными веществами - степень защиты IP20 не обеспечивает защиту от этих факторов
• Не предназначен для частого включения/выключения - ограниченная коммутационная износостойкость
• Требуется жёсткая базовая плита - нельзя устанавливать на гибкие или деформируемые поверхности
• Не совместим с модульными DIN-рейками - монтаж возможен только на специализированную плату
• Не поддерживает удалённое управление - все функции управления только ручные

Примеры использования

• Защита главного входа в промышленном цехе с несколькими двигателями суммарной мощностью >1 МВт
• Щитовое оборудование на заводе по производству стали - где возможны большие токи КЗ
• Системы водоснабжения с большими насосами, работающими в циклическом режиме
• Групповые автоматы в распределительных пунктах на нефтегазовых объектах

Практические советы

• Перед первым включением проверьте настройки электронного расцепителя - они должны соответствовать реальной нагрузке
• Обязательно контролируйте контактное давление при подключении кабелей - плохой контакт вызывает перегрев при 1600 А
• При использовании в холодных регионах (ниже –20 C) перед запуском дайте устройству прогреться до рабочего состояния
• Не устанавливайте рядом с источниками сильных помех - электронный расцепитель чувствителен к радиопомехам
• Регулярно осматривайте указатель расцепления - если он часто срабатывает, проведите диагностику сети
• Запасные части и ремонт компонентов - только оригинальные детали от LS Electric / LSIS
