Автоматический выключатель TS1600N AG1 1600A 3P | 0173000400 Lsis

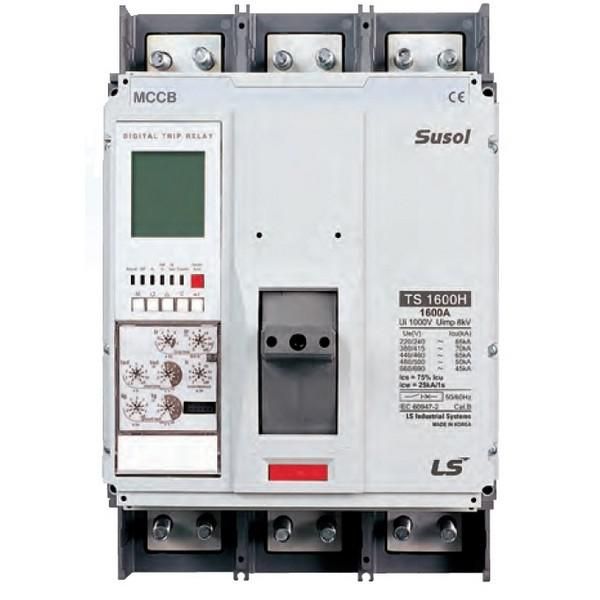

Автоматический выключатель LS Electric TS1600N AG1 50кА - трёхполюсный силовой аппарат в литом корпусе с номинальным током 1600 А и отключающей способностью 50 кА. Предназначен для защиты сетей переменного тока до 690 В от перегрузок и коротких замыканий, а также для редких оперативных коммутаций. Подходит для установки на монтажную плату в промышленных щитах.

Назначение и область применения

TS1600N AG1 50кА используется для защиты мощных электрических цепей постоянного и переменного тока с частотой 50 Гц. Обеспечивает надёжную работу в условиях высоких токов короткого замыкания. Применяется в распределительных устройствах промышленных объектов: на входе в цеховые щиты, у защищаемых крупных двигателей, насосов, компрессоров и других потребителей с током выше 1000 А.

Технические характеристики

• Номинальный ток: 1600 А - максимальный допустимый ток при длительной работе без срабатывания.
• Число полюсов: 3 - защита всех фаз сети одновременно.
• Номинальное напряжение: 690 В - работает в системах до этой величины, включая промышленные 400–690 В.
• Отключающая способность: 50 кА - способен безопасно отключить аварийный ток короткого замыкания до этого значения.
• Тип расцепителя: электронный - позволяет точно задавать пороги срабатывания по времени и току, обеспечивает избирательность в многоступенчатых системах защиты.
• Категория применения: B - предназначен для защиты оборудования с медленно rising током перегрузки (например, двигатели, нагреватели); не рекомендован для быстрорастущих импульсных нагрузок.
• Степень защиты: IP20 - защита от доступа пальцев и предметов более 12 мм; не защищён от пыли и воды.
• Диапазон температур: от –40 C до +40 C - можно использовать в холодных помещениях и открытых щитовых, но не в экстремальных условиях вне помещений.
• Указатель расцепления: да - визуально показывает причину отключения (по перегрузке или КЗ).
• Привод: ручной - управление осуществляется через рычаг на лицевой панели.
• Способ монтажа: на монтажную плиту - требует жесткой фиксации на металлическом основании с болтами.
• Исполнение: стационарное - не предусматривает возможность демонтажа без отключения питания и вскрытия шкафа.

Совместимость и монтаж

TS1600N AG1 50кА устанавливается исключительно на монтажную плату. Для правильного монтажа требуется подготовить отверстия под крепёжные болты согласно чертежам производителя. Максимальный момент затяжки контактов указан в руководстве - превышение вызывает повреждение контактных групп. Соединение проводов выполняется только с использованием кабельных наконечников подходящего сечения (до 3x240 мм2). Учитывайте свободное пространство вокруг аппарата - минимальный зазор между боковыми поверхностями и другими элементами - 50 мм для теплоотвода.

Безопасность и стандарты

Выключатель соответствует требованиям международных норм IEC/EN 60947-2. Электронный расцепитель имеет сертификацию на соответствие классу точности и времятоковым характеристикам категории B. Наличие механического указателя расцепления снижает риск ошибочных действий при диагностике отказов.

Преимущества

• Высокая отключающая способность (50 кА) делает устройство пригодным для использования в местах с большой потенциальной энергией КЗ - например, рядом с главными трансформаторами.
• Электронный расцепитель позволяет программировать время срабатывания по перегрузке и КЗ, что важно для координирования защиты в сложных сетях.
• Литой корпус обеспечивает прочность, герметичность внутренних механизмов и долгий срок службы даже при вибрациях.
• Явный визуальный индикатор причины отключения ускоряет диагностику и восстановление работы системы.

Ограничения применения

• Не применяется во взрывоопасных средах - степень защиты IP20 недостаточна для таких условий.
• Не рассчитан на частые операции включения/выключения - предназначен лишь для редких коммутаций (не более 1–2 раз в день).
• Не поддерживает модульные дополнения (например, AUX, SHUNT, UV) - функционал ограничен базовой конструкцией.
• Не следует применять при температурах ниже –40 C или выше +40 C - возможны сбои в работе электронного расцепителя.
• Требуется обязательное соблюдение правила “монтаж на плату” - нельзя устанавливать на DIN-рейку или внутри обычных распределительных щитов без специального крепления.

Примеры использования

• Защита главного ввода в цеховой распределительный пункт с суммарной нагрузкой около 1500 А.
• Щит управления крупным конвейером с несколькими двигателями по 400–800 А каждый.
• Подключение к выходу трансформатора 690 В / 1600 А в металлургическом производстве.
• Объекты с высокой вероятностью возникновения КЗ - сварочные участки, печи, электрообогреватели.

Практические советы

• Перед установкой проверьте фактический ток короткого замыкания в месте монтажа - он не должен превышать 50 кА.
• Выбирая аналоги, обращайте внимание на тип расцепителя: электронный (как здесь) предпочтительнее теплового для точной настройки.
• При сборке щита учтите посадочные размеры - TS1600N AG1 50кА занимает значительное место; запроектируйте достаточный интервал между соседними аппаратами.
• Не используйте этот автомат вместо рубильника - он не предназначен для регулярного включения под нагрузкой.
• Проверяйте состояние контактов каждые 1–2 года - особенно после нескольких срабатываний по КЗ.
