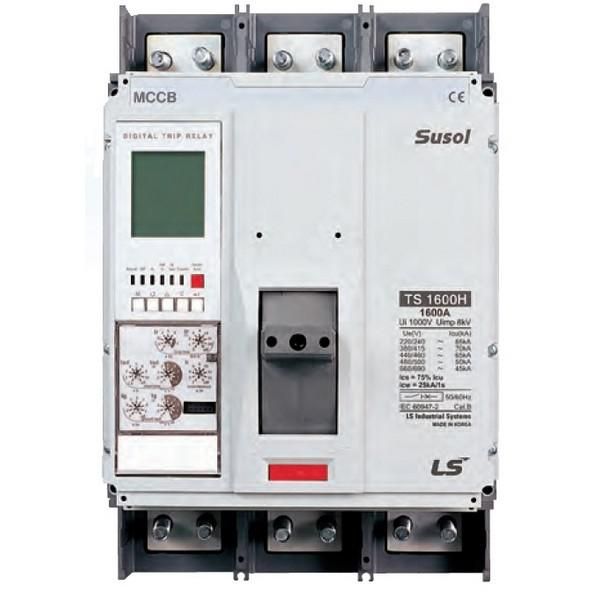

Автоматический выключатель TS1600N NG5 1600A 3P3T | 173000200 Lsis

Автоматический выключатель 1600А 3P3T TS1600N NG5 от LS Electric предназначен для защиты мощных электрических цепей постоянного и переменного тока от перегрузок и коротких замыканий. Устройство выполнено в литом корпусе, рассчитано на работу при напряжении до 690 В и токе до 1600 А, применяется в промышленных системах питания, где требуется надежная коммутация и точная защита.

Назначение и область применения

Автоматический выключатель 1600А 3P3T TS1600N NG5 используется для защиты силовых цепей переменного тока частотой 50 Гц с напряжением до 690 В. Он обеспечивает защиту от сверхтоков - как при длительной перегрузке, так и при аварийном коротком замыкании. Также устройство допускает редкие оперативные включения и отключения нагрузки. Подходит для установки в распределительных щитах промышленных объектов: заводских линий, насосных станций, компрессорных установках, системах энергообеспечения крупных зданий.

Технические характеристики

• Номинальный ток: 1600 А - максимальный ток, который выключатель может проводить постоянно без повреждений;
• Число полюсов: 3 - защищает три фазы одновременно; все полюса механически связаны и отключаются вместе;
• Номинальное напряжение: 690 В - предельное рабочее напряжение сети;
• Отключающая способность: 50 кА - максимальный ток короткого замыкания, который выключатель способен безопасно прервать;
• Тип расцепителя: электронный - позволяет точно задавать пороги срабатывания по времени и току, отличается высокой чувствительностью и адаптивностью;
• Категория применения: B - оптимальна для защиты оборудования с умеренным импульсным током при запуске (например, двигатели средней мощности);
• Степень защиты: IP20 - защита от доступа пальцев и предметов более 12 мм, но не герметична; требует установки внутри закрытого шкафа;
• Диапазон температур: от –40 C до +40 C - работает в широком температурном интервале, но не рекомендован для открытого монтажа вне помещений;
• Способ монтажа: на монтажную плату - фиксируется болтовым соединением на жесткой металлической поверхности, не является модульным DIN-устройством;
• Привод: ручной - управление осуществляется через рычаг на лицевой стороне, без возможности удаленного управления;
• Исполнение: стационарное - не предусматривает возможность извлечения или замены без демонтажа всей системы.

Совместимость и монтаж

Автоматический выключатель 1600А 3P3T TS1600N NG5 устанавливается исключительно на монтажную плиту - он не совместим с DIN-рейками. Для правильного монтажа необходимо использовать специальные крепления, предусмотренные конструкцией устройства. Кабеля подводятся к верхним и нижним контактам - важно соблюдать момент затяжки, указанный в руководстве производителя. Монтаж следует выполнять только после полного отключения питания и проверки отсутствия напряжения. Электронный расцепитель требует стабильного питания - внутреннее питание берётся от самой защищаемой цепи, поэтому отказ сети может лишить расцепитель функционала диагностики.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC/EN 60947-2 для автоматических выключателей в литом корпусе. Применяет принципы безопасности, обеспечивающие защиту обслуживающего персонала от случайного контакта с токоведущими частями благодаря классу защиты IP20 и изолированному корпусу. Наличие электронного расцепителя гарантирует селективность работы в многоступенчатых сетях - снижает риск массового отключения при локальных авариях.

Преимущества

• Высокая отключающая способность (50 кА) делает устройство подходящим для участков с большой потенциальной энергией короткого замыкания;
• Электронный расцепитель позволяет настраивать время и величину срабатывания - удобно для сложных систем с различными типами нагрузок;
• Литой корпус обеспечивает прочность, долговечность и устойчивость к внешним воздействиям в условиях производства;
• Широкий диапазон рабочих температур (-40…+40 C) позволяет применять устройство даже в холодных регионах при условии помещения в теплый шкаф;
• Поддерживается серия TS от LS Electric - легко найти аналоги и запчасти в рамках одной продуктовой линейки.

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP20 не защищает от воды и пыли;
• Не имеет механизма выдвижения - невозможно обслуживание без полного отключения и демонтажа;
• Не поддерживает дистанционное управление или сигнализацию состояния - для этих задач нужны дополнительные модули или другие модели;
• Запрещён монтаж на DIN-рейку - требует подготовки специальной монтажной платы;
• Не рекомендуется для частых операций включения/выключения - предназначен лишь для редких коммутаций, не для регулярного управления нагрузкой.

Примеры использования

• Защита главного входа в промышленный цех с трёхфазным питанием 690 В;
• Щитовая система на заводе по производству стали - защита печей, насосов и конвейеров;
• Центральный распределительный пункт в химическом производстве, где важна селективность и быстрое отключение при КЗ;
• Объекты с высокой плотностью потребителей - торговые центры, больницы, аэропорты - там, где нужна надёжная базовая защита на уровне основного ввода.

Практические советы

• Перед установкой проверьте соответствие посадочных отверстий и размеров монтажной платы - устройство не универсально и требует точного соответствия;
• При использовании в условиях низких температур (+40 C макс.) убедитесь, что шкаф не переохлаждается ниже –40 C - возможна потеря работоспособности электроники;
• Настройте параметры электронного расцепителя согласно характеру нагрузки - особенно внимательно к току срабатывания и временной характеристике;
• Не используйте этот автомат вместо рубильника - он не рассчитан на частые включения под нагрузкой;
• При замене старого автомата - сохраните оригинальные клеммы и провода, поскольку новые кабели должны иметь достаточное сечение для 1600 А (обычно ≥ 2×240 мм2 медных).
