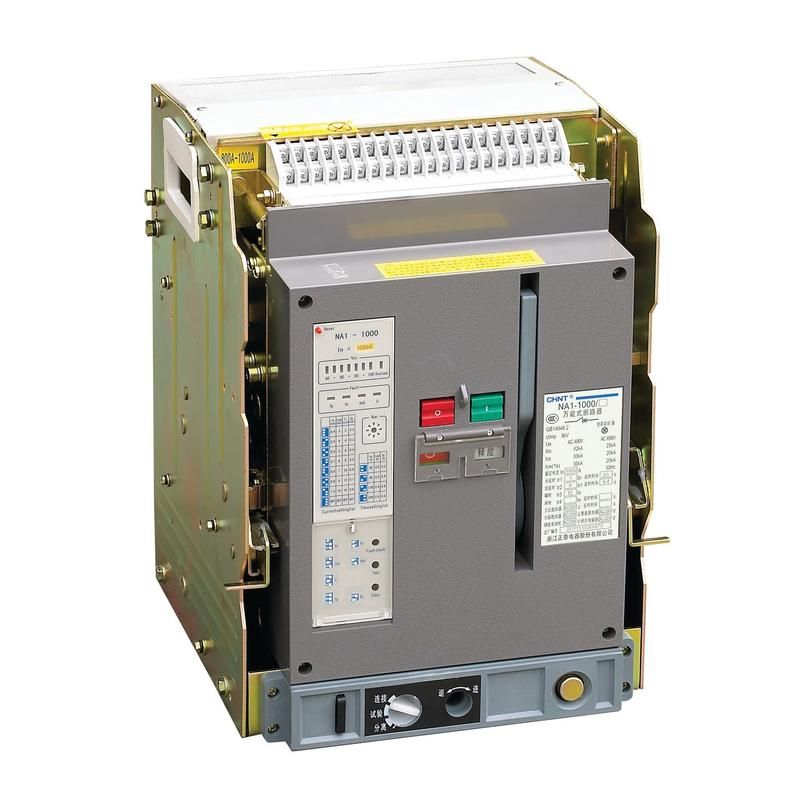

Выключатель автоматический воздушный NA1-1000-400M/3P выкат., 400A, 42kA, тип М, AC220В (R) | 101789 CHINT

Автоматический выключатель NA1-1000-400M/3P - это выдвижной трёхполюсный воздушный выключатель на 400 А и 42 кА, предназначенный для надёжной защиты распределительных сетей промышленных и коммерческих объектов. Произведённый компанией CHINT, он входит в серию NA1 и обеспечивает точную защиту от перегрузок и коротких замыканий в условиях высоких нагрузок.

Назначение и область применения

Выключатель NA1-1000-400M/3P используется для защиты электрических цепей от перегрузок и коротких замыканий в распределительных устройствах низковольтных сетей. Подходит для установки в ГРЩ, КТП, шкафах управления и других щитовых комплектах. Применяется в промышленных предприятиях, высотных зданиях, торгово-офисных центрах и других объектах с повышенными требованиями к надёжности электроснабжения.

Технические характеристики

• Номинальное напряжение: 400 В (работает в сетях до 690 В)
• Количество полюсов: 3
• Номинальный ток: 400 А
• Отключающая способность: 42 кА - способен безопасно отключить ток короткого замыкания до этого значения
• Конструкция: выдвижная - позволяет извлекать устройство из корпуса без демонтажа проводов
• Диапазон настройки защиты от перегрузки: 0–400 А - можно задать порог срабатывания в пределах номинала
• Диапазон регулировки защиты от короткого замыкания: 600–8000 А - гибкая настройка чувствительности к аварийным токам
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от пыли и воды
• Частота сети: 50/60 Гц

Совместимость и монтаж

Выключатель NA1-1000-400M/3P устанавливается в специализированные направляющие рамы, совместимые со всей серией NA1. Выдвижная конструкция требует наличия соответствующего монтажного бокса с фиксирующими механизмами. Для подключения используются верхние и нижние клеммы - допускается подвод проводов сверху или снизу. Установка возможна только в закрытых щитах с соблюдением минимальных зазоров вокруг аппарата. Не предназначен для наружной установки.

Безопасность и стандарты

Изделие соответствует международным нормам IEC 60947-2 и ГОСТ Р 50030.2. Обеспечивает классическую двухступенчатую защиту: тепловую (от перегрузки) и электромагнитную (от короткого замыкания). Наличие микропроцессорного модуля позволяет реализовать функции защиты от однофазных замыканий на землю при использовании внешних датчиков тока нулевой последовательности.

Преимущества

• Выдвижная конструкция снижает время обслуживания - аппарат можно вытащить для проверки или замены без отключения питания всей системы
• Широкий диапазон настроек защиты позволяет точно адаптировать параметры под конкретную нагрузку
• Поддержка работы в составе комплексных систем распределения энергии - совместим с блоками контроля и автоматизации
• Устойчивость к импульсным перегрузкам благодаря качественной контактной системе

Ограничения применения

• Не предназначен для эксплуатации во взрывоопасных средах
• Степень защиты IP20 исключает использование вне помещений или в сырых помещениях без дополнительной герметизации
• Максимальный рабочий ток - 400 А; для больших значений требуется другая модель серии NA1
• Требуется наличие специальной направляющей рамы - нельзя установить в обычный щит без подготовки

Примеры использования

• Главный входной автомат в ГРЩ промышленного цеха
• Защита силового щита высотного офисного здания
• Распределительный автомат в КТП на 400 В
• Линейный выключатель для крупного конвейера или насосной станции

Практические советы

• Перед монтажом проверьте соответствие посадочных размеров и глубины шкафа - выдвижной механизм требует свободного хода минимум 400 мм
• Настройте ток срабатывания защиты от перегрузки не выше фактической нагрузки цепи - оптимально на 80–90 % от максимальной
• При работе с многоканальным контроллером используйте дополнительные контакты сигнализации для удалённого мониторинга состояния
• Регулярно осматривайте контакты и механизмы фиксации - особенно после нескольких операций отключения при высоких токах
• Замена NA1-1000-400M/3P должна выполняться с учётом совместимости с другими элементами серии NA1 - не рекомендуется смешивать с изделиями других серий
