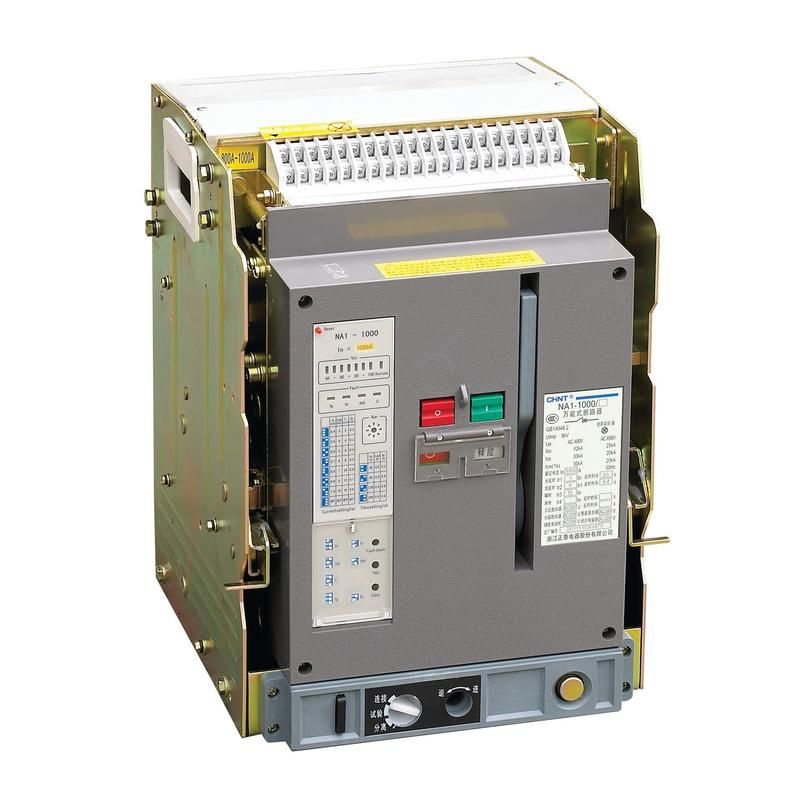

Выключатель автоматический воздушный NA1-1000-1000M/3P выкат., 1000A, 42kA, тип М, AC220В (R) | 101267 CHINT

Автоматический выключатель CHINT NA1-1000-1000M/3P - это выдвижной воздушный аппарат для защиты и коммутации мощных электрических цепей в промышленных и коммерческих объектах. Номинальный ток 1000 А и отключающая способность 42 кА делают его надёжным решением для распределительных щитов, особенно там, где требуется быстрая замена без отключения всей системы.

Назначение и область применения

CHINT NA1-1000-1000M/3P предназначен для защиты электрических сетей переменного тока 50/60 Гц с напряжением до 690 В от перегрузок и коротких замыканий. Применяется в распределительных устройствах: ГРЩ, КТП, шкафах управления, а также в системах энергоснабжения высотных зданий, заводских линий, конвейеров и крупных насосных станций. Выдвижная конструкция позволяет легко извлекать устройство для обслуживания или замены без демонтажа проводов.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 1000 А
• Отключающая способность: 42 кА
• Номинальное напряжение: 400–690 В
• Степень защиты: IP20 (защита от доступа пальцев и предметов >12 мм, но не от воды и пыли)
• Диапазон настройки защиты от перегрузки: 0–1000 А (можно задать порог срабатывания в пределах номинала)
• Диапазон регулировки защиты от короткого замыкания: 1500–20000 А (настраивается в зависимости от нагрузки и сечения кабелей)
• Конструкция: выдвижная - механизм фиксируется на направляющих, обеспечивает безопасную замену

Совместимость и монтаж

CHINT NA1-1000-1000M/3P устанавливается в сборные распределительные щиты с соответствующими направляющими для выдвижных аппаратов. Для монтажа необходимы:

• Место с достаточным свободным пространством для выдвижения аппарата (минимум 800 мм глубины перед щитом)
• Подключение медными шинами или кабелями сечением не менее 185 мм2 (при 1000 А)
• Фиксация на DIN-рейках или специальных опорах, совместимых с конструкцией серии NA1

При установке важно соблюдать порядок подключения: вход - сверху, выход - снизу. Не допускается монтаж в условиях повышенной влажности или запылённости - степень защиты IP20 не защищает от внешней среды.

Безопасность и стандарты

CHINT NA1-1000-1000M/3P соответствует международным стандартам IEC 60947-2 и ГОСТ Р 50030.2. Устройство имеет сертификаты на соответствие требованиям безопасности для электроустановок до 1000 В. Защита от короткого замыкания реализована через электромагнитный расцепитель, от перегрузки - через тепловой элемент с возможностью точной настройки. Все механизмы имеют механическую блокировку против случайного включения при открытой дверце щита.

Преимущества

• Выдвижная конструкция снижает время техобслуживания - замена занимает 10–15 минут без отключения питания всей системы
• Широкий диапазон настроек защиты позволяет адаптировать аппарат под конкретную нагрузку, включая сложные режимы работы оборудования
• Устойчивость к импульсным перегрузкам благодаря качественной системе гашения дуги
• Совместимость с другими аппаратами серии NA1 - можно использовать одинаковые комплектующие и крепления

Ограничения применения

CHINT NA1-1000-1000M/3P не предназначен для:

• Использования вне закрытых щитовых помещений - IP20 не защищает от влаги, пыли и агрессивной среды
• Цепей постоянного тока - работает только с переменным током 50/60 Гц
• Систем с напряжением выше 690 В или ниже 400 В - выход за пределы номинала может повредить расцепители
• Частых операций включения/выключения более 1000 раз в год - для таких задач рекомендуются контакторы

Примеры использования

• Главный ввод в ГРЩ промышленного цеха с мощностью 600–800 кВт
• Защита силового щита высотного офисного здания с несколькими этажами
• Коммуникационный шкаф на заводе с конвейерной линией и частотниками
• Распределительный пункт КТП, где требуется быстрый ремонт без остановки всего участка

Практические советы

• Перед установкой проверьте посадочные размеры - выдвижной механизм требует точного соответствия направляющим в щите
• Настройте ток срабатывания защиты от перегрузки на 80–90% от максимальной рабочей нагрузки - так обеспечивается надёжность без ложных срабатываний
• Не используйте этот автомат как основной рубильник - он не рассчитан на частые ручные операции
• При замене всегда отключайте питание, даже при выдвижении - внутренние части остаются под напряжением
• Записывайте значения настроек защиты - они важны для будущего обслуживания и диагностики
