Выключатель автоматический воздушный 3P 1000А 50кА выкатной, расцепитель Н ВА-751 | 27066DEK DEKraft APC

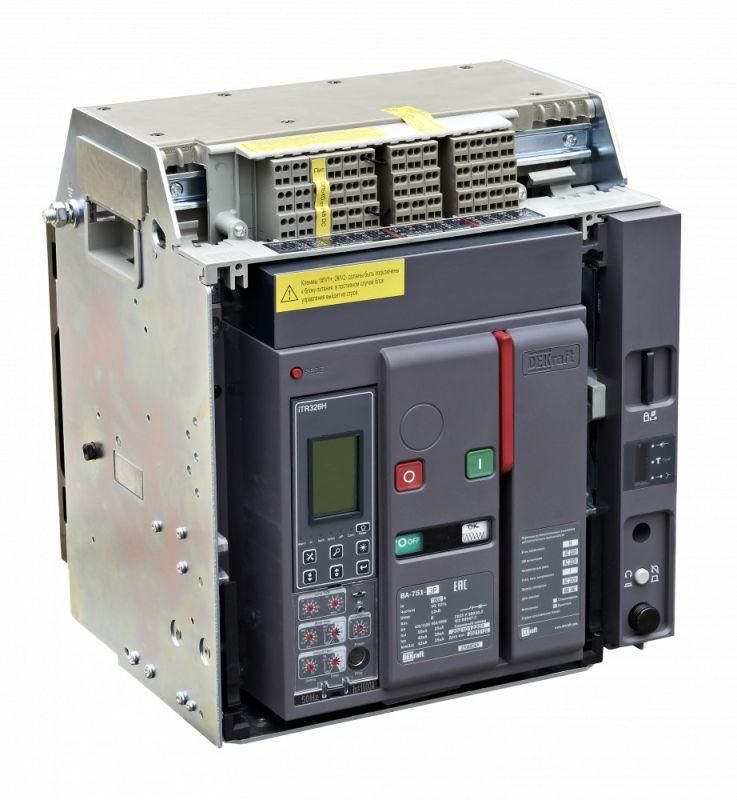

Автоматический выключатель воздушный выкатной 3P 1000А 50кА расцепитель Н ВА-751 от DEKraft предназначен для защиты силовых цепей высокой мощности в распределительных устройствах. Благодаря выкатной конструкции и электронному расцепителю, он обеспечивает надежную коммутацию и точную защиту в промышленных сетях до 690 В.

Назначение и область применения

Автоматический выключатель воздушный выкатной 3P 1000А 50кА расцепитель Н ВА-751 используется для защиты и коммутации электрических цепей в распределительных щитах среднего и высокого класса напряжения. Применяется в промышленных объектах: на подстанциях, в цехах с крупными двигателями, системах конвейерного производства, энергоустановках с высокими пусковыми токами. Подходит для установки в ячейки КРУ и КРУН, где требуется быстрый доступ к аппарату для обслуживания или замены.

Технические характеристики

• Тип: воздушный автоматический выключатель
• Номинальный ток: 1000 А
• Количество полюсов: 3
• Номинальная отключающая способность: 50 кА
• Номинальное напряжение: 690 В переменного тока
• Тип расцепителя: электронный, с возможностью настройки
• Диапазон регулировки срабатывания по току короткого замыкания: 2000 А
• Конструктивное исполнение: выкатное - позволяет извлекать устройство из корпуса без демонтажа проводов
• Степень защиты IP: IP40 - защита от предметов более 1 мм, но не от воды
• Способ монтажа: монтажная плата - фиксируется на жестком основании внутри шкафа
• Количество вспомогательных контактов: 4 шт. (состояние ВКЛ/ОТКЛ, сигнал положения в корзине)
• Встроенная защита от замыканий на землю: да
• Вид привода: электрический, с моторным приводом 230 В переменного тока
• Присоединения: задние горизонтальные

Совместимость и монтаж

Автоматический выключатель воздушный выкатной 3P 1000А 50кА расцепитель Н ВА-751 устанавливается в специализированные выкатные направляющие системы КРУ. Монтаж выполняется на монтажной плате - необходимо обеспечить жесткое крепление и правильное расположение задних горизонтальных выводов. Для подключения используются медные шины или кабельные наконечники с площадью сечения, соответствующей 1000 А. Учитывайте габариты аппарата и зазоры вокруг него - необходим свободный доступ для выдвижения корзины. Все вспомогательные контакты и управление работают через стандартные клеммы, совместимые с большинством систем АСУ ТП.

Безопасность и стандарты

Автоматический выключатель ВА-751 соответствует требованиям международных норм IEC 60947-2 для воздушных выключателей. Электронный расцепитель обеспечивает селективную защиту по времени и току, снижает риск ложных срабатываний. Защита от замыканий на землю повышает безопасность персонала и оборудования. IP40 предотвращает попадание инструментов и крупных частиц, но не защищает от влаги - не применяйте во влажных помещениях без дополнительной герметизации.

Преимущества

• Выкатная конструкция позволяет менять или обслуживать аппарат без отключения всей секции - экономит время на плановые работы
• Электронный расцепитель с настраиваемыми параметрами обеспечивает точную адаптацию под конкретную нагрузку
• Встроенные вспомогательные контакты (4 шт.) обеспечивают полный контроль состояния: включен/выключен, находится в корзине/не в корзине
• Интегрированный моторный привод и электромагнит включения позволяют удаленно управлять аппаратом - удобно для диспетчерских систем
• Защита от замыканий на землю исключает необходимость внешних модулей

Ограничения применения

• Не предназначена для установки вне закрытых щитов - степень защиты IP40 не допускает воздействия влаги, пыли или брызг
• Запрещено использовать в условиях постоянной вибрации выше нормированной - может нарушиться механическая целостность выкатного механизма
• Требуется стабильное питание 230 В переменного тока для работы моторного привода и расцепителей - при отключении питания функции дистанционного управления теряются
• Не подходит для частых операций включения/отключения - рассчитан на редкие аварийные отключения, а не на технологические коммутации

Примеры использования

• Главный входной автомат в КРУ цехового распределительного пункта с мощностью до 800 кВт
• Защита главного двигателя насосной станции с пусковым током до 6000 А
• Коммутирующее устройство в системе бесперебойного питания (UPS) средней мощности
• Центральный выключатель в распределительном щите завода с автоматизированной системой учета электроэнергии

Практические советы

• Перед монтажом проверьте соответствие посадочного места - выкатной механизм требует точного соблюдения габаритов направляющих
• Подключение вспомогательных контактов выполните до установки аппарата - после ввода в корзину доступ к клеммам ограничен
• Настройте пороги срабатывания расцепителя согласно расчетным токам нагрузки - используйте заводскую документацию и программное обеспечение DEKraft
• Обязательно проведите тестирование моторного привода и электромагнита включения после монтажа - убедитесь, что они реагируют на команды с пульта
• При длительном хранении храните в сухом помещении - даже при IP40 внутренняя электроника чувствительна к конденсату
