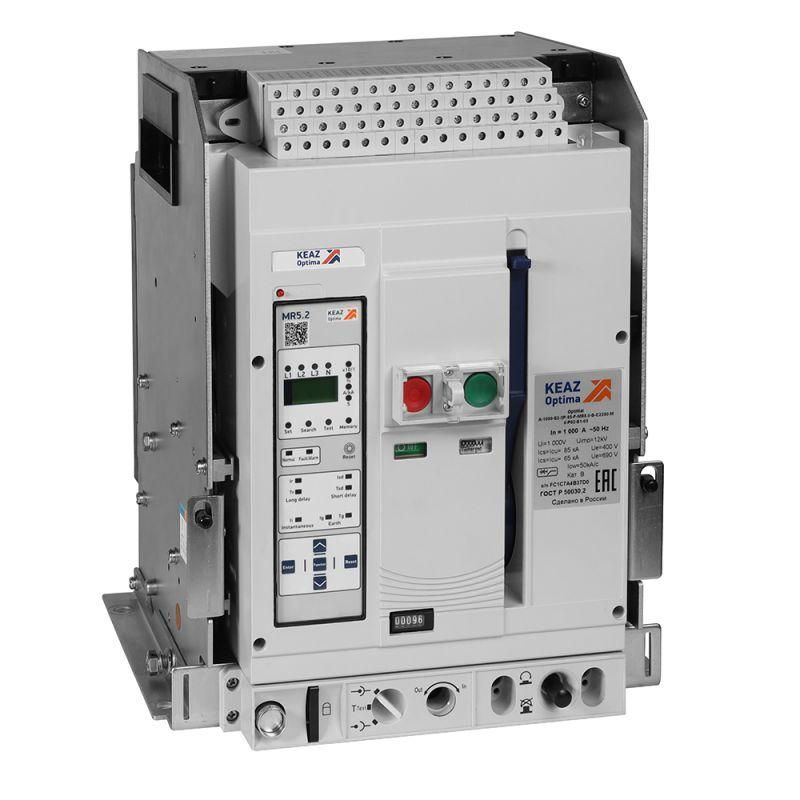

Выключатель автоматический OptiMat A-630-S1-3P-50-D-MR5.2-B-C2200-M2-P05-S2-06 | 366226 КЭАЗ

Автоматический выключатель КЭАЗ MR5.2 B C2200 - это высокомощное воздушное устройство для защиты и коммутации трёхфазных сетей с номинальным током до 630 А. Применяется в промышленных распределительных щитах, на подстанциях и в крупных энергоустановках. Выключатель отличается повышенной отключающей способностью, передним и задним подключением шин, а также устойчивостью к экстремальным условиям.

Назначение и область применения

Автоматический выключатель КЭАЗ MR5.2 B C2200 предназначен для защиты электрических цепей от перегрузок, коротких замыканий и аварийных режимов. Подходит для установки в силовых распределительных устройствах (РУ) промышленных объектов: металлургические предприятия, химические производства, насосные станции, системы вентиляции и конвейеры с высокими пусковыми токами. Устройство обеспечивает надёжную работу даже при частых включениях и длительных нагрузках.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 630 А
• Номинальное напряжение: 690 В
• Номинальная отключающая способность: 50 кА
• Тип изделия: Воздушный автоматический выключатель
• Тип расцепителя: Электронный - позволяет настраивать чувствительность по времени и току, включает функции самодиагностики
• Исполнение: Выдвижное - возможность вывода аппарата из корпуса для обслуживания без демонтажа проводов
• Вид привода: Двигательный - управление осуществляется через электродвигатель, совместимо с системами АСУ ТП
• Количество вспомогательных контактов: 6 - для сигнализации состояния (закрыт/открыт), управления и удалённого контроля
• Способ монтажа: На винты - фиксация к раме или платформе с помощью болтов, требует жёсткой базовой конструкции
• Рабочая температура: от -40 C до +70 C - работает в холодных складах, на открытых площадках и в нагреваемых цехах
• Срок службы: до 30 000 циклов включения-выключения

Совместимость и монтаж

Выключатель КЭАЗ MR5.2 B C2200 имеет выдвижную конструкцию, что позволяет легко извлекать его из сборки для осмотра или замены. Монтаж выполняется на винты - необходимо использовать металлическую раму с точными отверстиями под крепёж. Обеспечена возможность переднего и заднего подключения шин, в том числе с поворотом - удобно при ограниченном доступе с одной стороны. Для работы с двигателем требуется внешний источник питания 24–230 В переменного или постоянного тока. Все вспомогательные контакты подключаются через клеммы на лицевой панели.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Электронный расцепитель обеспечивает точную защиту по току и времени, исключая ложные срабатывания. Конструкция защищена от случайного включения - предусмотрена механическая блокировка при выдвинутом положении. Наличие меню на русском языке снижает риск ошибок при настройке персоналом без знания английского.

Преимущества

• Отключающая способность до 50 кА - обеспечивает безопасность при серьёзных КЗ в мощных сетях
• Поддержка до 150 кА Icu (кратковременная предельная отключающая способность) - выше заявленного значения, даёт запас прочности
• Высокая долговечность: 30 000 циклов - подходит для частых операций, например, в системах автоматического переключения
• Работа при экстремальных температурах (-40…+70 C) - не требует обогрева или охлаждения в сложных условиях
• Переднее и заднее подключение шин с возможностью поворота - упрощает проектирование щита и экономит место
• Гарантия 5 лет - подтверждает качество компонентов и сборки завода КЭАЗ

Ограничения применения

Не применяется в бытовых и маломощных сетях - избыточная мощность и стоимость. Не рекомендован для установки в помещениях с высокой влажностью без дополнительной герметизации - хотя выдерживает широкий температурный диапазон, степень защиты IP не указана. Отсутствует встроенная защита от перенапряжений - требуется доп. оборудование (грозоразрядники, ограничители). Не подходит для ручного управления без двигателя - для ручного включения нужен специальный привод, который не входит в базовую комплектацию.

Примеры использования

• Главный входной автомат в распределительном щите цеха с мощностью более 400 кВт
• Защита главного питателя на подстанции 6(10)/0,4 кВ
• Коммутационный аппарат в системе бесперебойного питания (UPS) средней и большой мощности
• Щит управления технологической линии с частотными преобразователями и большими пусковыми токами

Практические советы

• При выборе учитывайте посадочные размеры - выдвижной механизм требует свободного пространства минимум 800 мм глубины для полного извлечения
• Для подключения шин используйте медные или алюминиевые шины с сечением, рассчитанным на 630 А - проверьте соответствие по таблицам ГОСТ 28249
• При использовании двигательного привода подключите резервный источник питания - потеря управления может привести к невозможности отключения
• Настройку расцепителя лучше выполнять после первичного запуска системы - учтите реальные пусковые токи оборудования
• Регулярно проверяйте состояние контактных групп - особенно при работе в условиях пыли и вибраций
