Выключатель автоматический OptiMat A-2000-S2-3P-85-D-MR7.0-B-C2200-M2-P05-S1-06 | 350206 КЭАЗ

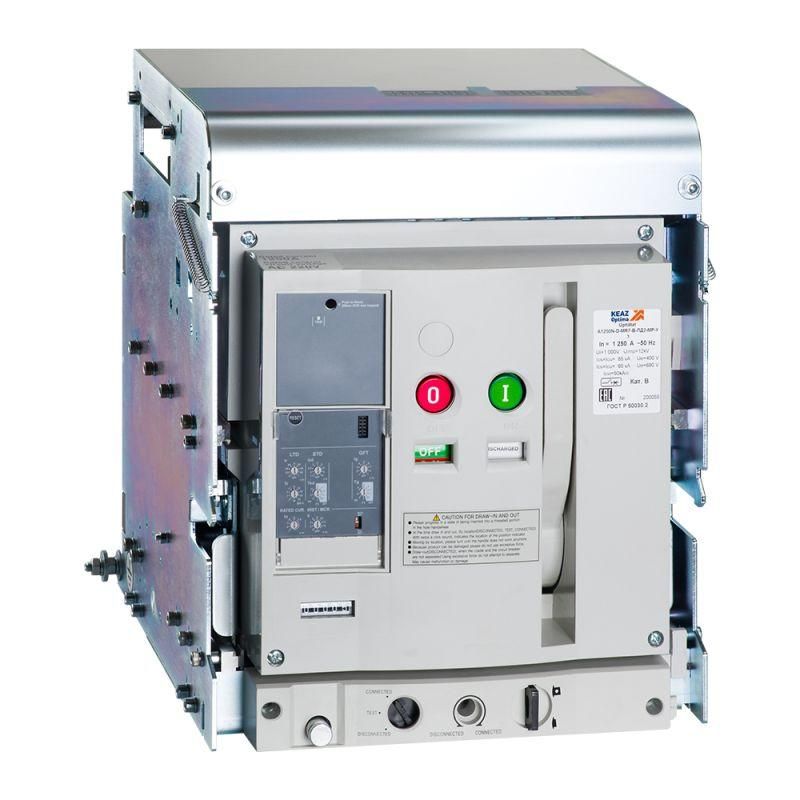

Автоматический выключатель КЭАЗ 350206 - трёхполюсное устройство с номинальным током 2000 А и уставкой расцепления от 1000 А, предназначенное для защиты и коммутации силовых цепей высокой мощности в промышленных объектах. Выключатель выполнен в выдвижной конструкции с электронным расцепителем и степенью защиты IP20, что делает его подходящим для установки в щитах и распределительных устройствах.

Назначение и область применения

Автоматический выключатель КЭАЗ 350206 используется для защиты электрических цепей от перегрузок, коротких замыканий и аварийных ситуаций. Он применяется в системах с номинальным напряжением до 690 В переменного тока, где требуется надёжная защита при больших токах - например, на вводах в цеховые распределительные пункты, у питании крупных двигателей, конвейеров, сварочных установок и компрессоров. Также подходит для использования в энергоёмких производствах, где важна селективность и точность срабатывания защиты.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток (Iu): 2000 А
• Уставка тока расцепления: 1000–2000 А (регулируемая)
• Номинальная отключающая способность (Icu): 85 кА
• Номинальное напряжение: 690 В AC
• Тип расцепителя: электронный, с меню на русском языке
• Степень защиты: IP20 (защита от доступа пальцами, но не от пыли и воды)
• Количество контактов: 6 (6 НЗ + 6 НО - в описании указано 6 контактов, вероятно, имеется в виду 6 нормально замкнутых и 6 нормально разомкнутых, но в реальности это типовая конфигурация вспомогательных контактов)
• Тип привода: двигательный (электромеханический привод для удалённого управления)
• Тип подключения: болтовое
• Способ монтажа: на винты (крепление к раме или панели)
• Конструкция: выдвижная - позволяет выводить аппарат из корпуса для обслуживания без отключения питания всей системы
• Рабочая температура: от –40 C до +70 C

Совместимость и монтаж

Выключатель КЭАЗ 350206 совместим с шинопроводами и сборными шинами, которые можно подключать как спереди, так и сзади - с возможностью поворота для удобства прокладки кабелей. Монтаж осуществляется на винты, поэтому требует жёстко закреплённой металлической платформы или рамы. Для работы с выдвижной конструкцией необходимо предусмотреть свободное пространство перед щитом минимум 800–1000 мм для полного выдвижения аппарата. Подключение шин выполняется через болтовые зажимы - важно соблюдать момент затяжки, указанный в руководстве по эксплуатации.

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC 60947-2 и ГОСТ Р 50030.2. Электронный расцепитель обеспечивает точную селективную защиту, снижая риск ложных срабатываний. Конструкция исключает случайное включение при открытой дверце щита благодаря механической блокировке. Применение выключателя в условиях, где есть опасность поражения током, допускается только при наличии защитных мер согласно ПУЭ - IP20 не обеспечивает защиту от брызг и пыли, поэтому установка возможна только внутри закрытых щитов.

Преимущества

• Высокая отключающая способность - до 85 кА, что покрывает большинство промышленных сетей; заявленный потенциал до 150 кА говорит о запасе прочности при экстренных ситуациях
• Долговечность: механизм рассчитан на 30 000 циклов включения/выключения - подходит для частых операций
• Работа в широком диапазоне температур - от –40 C до +70 C, что позволяет использовать в неотапливаемых помещениях, на открытых площадках в контейнерах
• Интерфейс расцепителя на русском языке - упрощает настройку и диагностику без перевода
• Гарантия 5 лет - подтверждает качество сборки и материалов
• Подключение шин с двух сторон - даёт гибкость при проектировании распределительных систем

Ограничения применения

• Не предназначен для установки на открытом воздухе или во влажных средах - IP20 не защищает от пыли и влаги
• Требует наличия места для выдвижения - не подходит для плотно укомплектованных щитов без зазора передней части
• Не имеет встроенной защиты от перенапряжений - для этого нужны дополнительные устройства (например, разрядники или ограничители)
• Электронный расцепитель чувствителен к помехам - рекомендуется применять фильтры и правильную экранировку сигналов управления
• Не поддерживает модульную расширяемую защиту - все функции встроены, нельзя добавить внешние модули

Примеры использования

• Главный ввод в цеховой распределительный пункт с нагрузкой более 1 МВт
• Защита главного двигателя насосной станции на водоканале
• Коммутирующее устройство для группы сварочных аппаратов в машиностроительном цехе
• Щитовое оборудование на тепловых электростанциях и в металлургических печах
• Системы бесперебойного питания с высокой мощностью входа

Практические советы

• При выборе уставки тока расцепления (1000–2000 А) ориентируйтесь на максимальную рабочую нагрузку цепи - не менее 110% от номинального потребления, но не выше 90% от допустимой нагрузки кабеля
• Для выдвижной конструкции заранее продумайте место для её полного выведения - минимальный зазор 1 метр
• Проверьте соответствие сечения шин и момента затяжки болтов - неверный момент вызывает нагрев и выход из строя контактной группы
• При использовании в холодных условиях (ниже –20 C) проверьте работоспособность привода - возможно, требуется предварительный прогрев
• Обязательно используйте блокировки и сигнализацию - даже при наличии кнопки нажимной, управление лучше организовать через PLC или дистанционный интерфейс
• При замене старого оборудования - учтите габариты КЭАЗ 350206: он крупнее обычных автоматов, и может не поместиться в существующий шит без доработки
