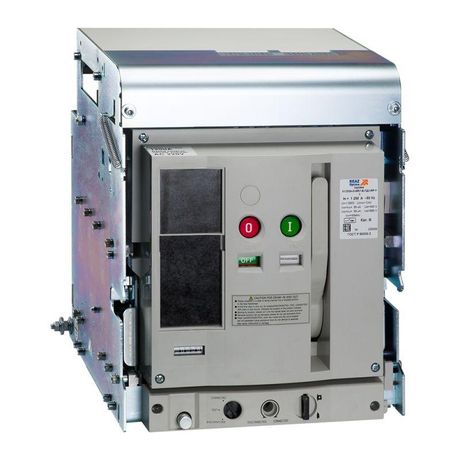

Выключатель автоматический OptiMat A-1600-S2-3P-65-D-MR0-B-C2200-M2-P05-S1-06 | 347366 КЭАЗ

Автоматический выключатель КЭАЗ 347366 - трёхполюсное силовое устройство с номинальным током 1600 А и регулируемой защитой от перегрузки от 576 до 1600 А. Предназначен для коммутации и защиты мощных электрических цепей в промышленных установках, где требуется высокая надёжность и возможность быстрого обслуживания.

Назначение и область применения

Автоматический выключатель КЭАЗ 347366 используется для защиты и коммутации силовых цепей переменного тока в распределительных устройствах средней и большой мощности. Подходит для применения в промышленных системах: на станках, конвейерах, насосных станциях, в системах вентиляции и других объектах с высокими токами нагрузки. Благодаря выдвижной конструкции обеспечивает безопасное обслуживание без отключения питания всей системы.

Технические характеристики

• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальный ток длительной нагрузки (Iu): 1600 А - максимальный постоянный ток, который выключатель может проводить без повреждений;
• Диапазон настройки защиты от перегрузки: 576–1600 А - можно задать порог срабатывания в этом интервале под конкретную нагрузку;
• Номинальная отключающая способность (Icu): 65 кА - способен безопасно отключить цепь даже при коротком замыкании с током до 65 тысяч ампер;
• Номинальное напряжение: 690 В - рассчитан на работу в сетях до этой величины;
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды; подходит только для внутреннего монтажа в закрытых щитах;
• Количество вспомогательных контактов: 6 шт. (6 НЗ + 6 НО) - из них 6 нормально замкнутых и 6 нормально открытых - позволяют передавать сигналы о состоянии выключателя в системы управления и сигнализации;
• Тип подключения: болтовое - требует качественного затягивания контактных зажимов гаечными ключами;
• Тип управления: кнопка нажимная - ручное включение/отключение через механический привод;
• Конструкция: выдвижное/выкатное - позволяет полностью вывести аппарат из корпуса для осмотра, ремонта или замены без демонтажа проводов.

Совместимость и монтаж

Автоматический выключатель КЭАЗ 347366 предназначен для установки в специализированные ячейки или рамы с соответствующим креплением и направляющими для выдвижной конструкции. Для правильной работы необходимо использовать совместимые направляющие и фиксирующие механизмы, предусмотренные производителем. Монтаж допускается только в сухих помещениях с контролируемой температурой. Подключение силовых кабелей выполняется болтовым способом - момент затяжки должен соответствовать рекомендациям завода-изготовителя. Вспомогательные контакты подключаются к цепям управления и сигнализации - важно проверить соответствие напряжения и тока этих цепей паспортным данным контактов.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Обеспечивает классическую двухступенчатую защиту: тепловую - против перегрузки, и электромагнитную - против короткого замыкания. Конструкция исключает случайное прикосновение к токоведущим частям при установленном положении в ячейке. Однако степень защиты IP20 запрещает использование вне герметичных шкафов - риск поражения током при открывании щита остаётся.

Преимущества

• Выдвижная конструкция снижает время простоев при техобслуживании - достаточно выкатить устройство, не отключая питание остальной части сети;
• Широкий диапазон настройки тока расцепления (576–1600 А) позволяет точно адаптировать защиту под различные типы нагрузок;
• Наличие 12 вспомогательных контактов даёт гибкость для интеграции в системы АСУ ТП, SCADA и сигнализации аварийных состояний;
• Высокая отключающая способность (65 кА) обеспечивает надёжную защиту даже в условиях слабых сетевых сопротивлений, характерных для крупных предприятий;
• Производитель КЭАЗ известен долговечностью и ремонтопригодностью своей продукции в жёстких промышленных условиях.

Ограничения применения

• Не предназначен для внешней установки - IP20 не защищает от пыли, влаги и агрессивной среды;
• Требует наличия специального выдвижного механизма или ячейки - нельзя установить в обычный щит без подготовки;
• Максимальное напряжение 690 В - не подходит для сетей выше этого значения;
• Работает только при температуре окружающей среды в пределах, указанных в документации (обычно –25C…+40C);
• Не имеет встроенной защиты от скачков напряжения или импульсных перенапряжений - требует дополнительных устройств (например, разрядников).

Примеры использования

• Защита главного входа на производственную линию с двигателями суммарной мощностью более 800 кВт;
• Коммутационный аппарат в распределительном пункте цеха металлобработки;
• Основной выключатель в системе водоснабжения крупного предприятия с насосами на 500–800 кВт;
• Интеграция в автоматизированную систему управления с использованием вспомогательных контактов для контроля состояния “вкл./выкл.” и “отказ”.

Практические советы

• Перед первым включением обязательно проверьте настройку тока расцепления - она должна быть чуть выше максимального рабочего тока нагрузки, но ниже допустимого тока кабеля;
• При болтовом подключении используйте динамометрический ключ - пере- или недотянутые контакты вызывают нагрев и выход из строя;
• Обязательно проверьте совместимость выкатной рамы с моделью КЭАЗ 347366 - не все ячейки подходят;
• При работе с вспомогательными контактами учтите, что они имеют малый токовый рейтинг - не подключайте к ним мощные нагрузки, только Управление и сигнализацию;
• Регулярно проверяйте состояние контактов и механизмов выдвижения - особенно после многократных операций отключения.
