Выключатель автоматический OptiMat A-2500-S4-3P-100-D-MR8.0-BH-C0000-M0-P05-S1-03 | 350214 КЭАЗ

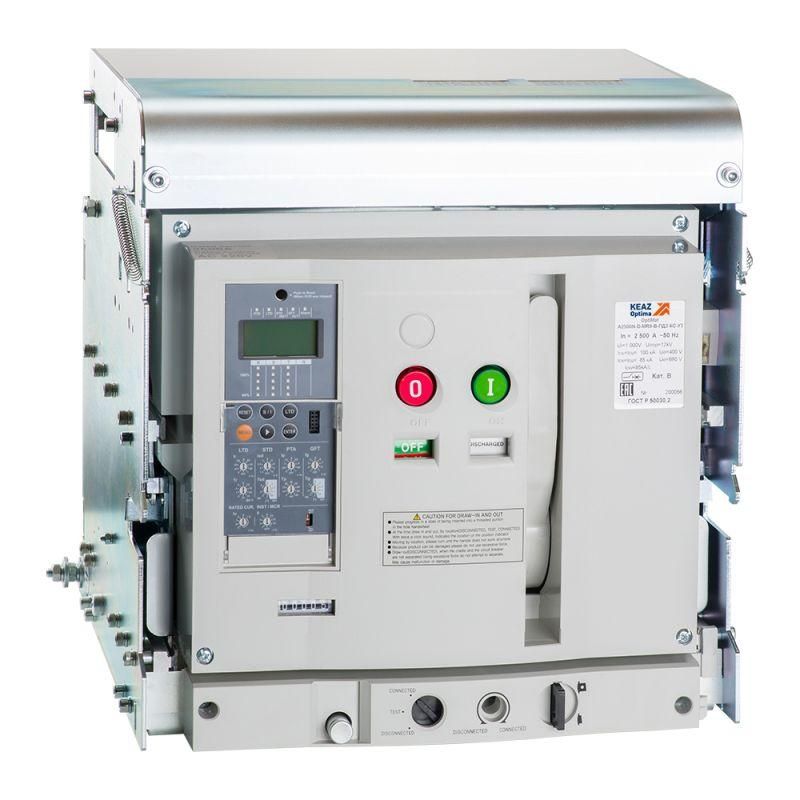

Автоматический выключатель КЭАЗ 350214 предназначен для защиты силовых цепей высокой мощности от перегрузок и коротких замыканий. Устройство рассчитано на работу в распределительных щитах промышленного оборудования, где требуется надёжное отключение тока до 2500 А и высокая коммутационная способность - 100 кА.

Назначение и область применения

Автоматический выключатель КЭАЗ 350214 используется для защиты и коммутации трёхфазных электрических сетей с номинальным током до 2500 А. Применяется в крупных промышленных объектах: на подстанциях, в центрах распределения энергии, у входа в производственные линии, на насосных станциях и в системах питания больших двигателей. Благодаря выдвижной конструкции, он удобен для обслуживания и замены без демонтажа проводов.

Технические характеристики

• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальный ток: 2500 А - максимальный постоянный ток, который выключатель может проводить без повреждений;
• Отключающая способность: 100 кА - способность безопасно прервать сверхток при коротком замыкании; подходит для зон с высокой потенциальной энергией КЗ;
• Номинальное напряжение: 690 В - рабочее напряжение переменного тока, соответствует требованиям промышленных установок;
• Диапазон настройки защиты от перегрузки: 1000–2500 А - можно регулировать порог срабатывания термической защиты в этом интервале, чтобы адаптировать под нагрузку конкретного оборудования;
• Количество контактов: 6 - 6 нормально открытых (6НО) и 6 нормально закрытых (6НЗ) контактных групп для сигнализации состояния выключателя (вкл./выкл.) в системы управления;
• Степень защиты: IP20 - предохраняет от доступа пальцев и предметов более 12 мм, но не защищена от воды и пыли - требует установки внутри закрытого шкафа;
• Тип подключения: болтовое - провода крепятся гайками на клеммах, обеспечивает прочную механическую связь;
• Тип элемента управления: кнопка нажимная - ручное включение/отключение через внешнюю кнопку, часто применяется совместно с дистанционными приводами;
• Конструкция: выдвижное/выкатное - основной механизм выдвигается из корпуса на направляющих, что позволяет легко проверять, ремонтировать или менять аппарат без отключения всей сети.

Совместимость и монтаж

Выключатель КЭАЗ 350214 монтируется в специализированные ячейки или рамы, предназначенные для выкатных аппаратов. Для правильной работы необходимо соблюдать следующие условия:

• Установка возможна только в металлический шкаф с достаточным запасом места для выдвижения аппарата (минимальный проём зависит от модели опорной платформы);
• Подключение выполняется исключительно болтовым методом - использовать кабельные наконечники с подходящими отверстиями и момент затяжки согласно руководству завода-изготовителя;
• Работа с контактами должна осуществляться после полного отключения питания и проверки отсутствия напряжения - даже при выключенном положении часть цепи может находиться под напряжением;
• Не рекомендуется применять в условиях повышенной влажности, пыли или агрессивной среды - степень защиты IP20 не допускает воздействия окружающей среды вне шкафа.

Безопасность и стандарты

Автоматический выключатель КЭАЗ 350214 соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Конструкция обеспечивает класс безопасности II - двойная изоляция и отсутствие необходимости в заземлении корпуса. Все комплектующие сертифицированы для эксплуатации в промышленных условиях России и стран ЕАЭС.

Преимущества

• Высокая отключающая способность (100 кА) делает его пригодным для установки в местах с большой короткозамкнутой мощностью - например, рядом с трансформаторами большого объёма;
• Гибкая настройка тока перегрузки (1000–2500 А) позволяет точно подстроить защиту под реальные режимы работы оборудования, снижая риск ложных срабатываний;
• Наличие 12 контактных групп (6НО + 6НЗ) даёт возможность передавать сигналы о состоянии выключателя в PLC, пульты управления и системы учёта;
• Механизм выдвижения значительно ускоряет сервисное обслуживание - замена занимает минуты вместо часов;
• Изготовление на КЭАЗ гарантирует соответствие российским стандартам качества и наличие службы поддержки на территории РФ.

Ограничения применения

• Не на открытом воздухе - IP20 не защищает от влаги, пыли и осадков;
• Не подходит для частых операций включения/отключения - предназначен для редких аварийных отключений и планового обслуживания, а не для технологических циклов;
• Требуется жестко закреплённая монтажная система - сам по себе не является самостоятельным изделием, нуждается в специальных направляющих и рамках;
• Не имеет встроенного теплового или электронного расцепителя с точной настройкой - функционал ограничен базовой термомагнитной защитой;
• Не рекомендован для бытовых или малых промышленных объектов - слишком мощный и дорогой для нагрузок ниже 800–1000 А.

Примеры использования

• Защита главного ввода в цех с несколькими двигателями суммарной мощностью >1 МВт;
• Коммутирующее устройство в распределительном пункте (РП) на предприятии металлургического производства;
• Первичный выключатель перед преобразователем частоты в системе конвейера;
• Щитовая секция в подземном тоннеле с питанием вентиляторов и насосов.

Практические советы

• Перед установкой проверьте посадочные размеры вашего шкафа - выдвижной механизм требует свободного хода минимум 400–500 мм вперёд;
• Обязательно используйте кабельные наконечники типа “штыревые” с медью и оцинковкой - они обеспечивают лучший контакт при болтовом соединении;
• Настройку тока перегрузки лучше выполнять с помощью тестового оборудования, имитирующего реальный режим нагрева - не доверяйте лишь таблицам;
• При длительной работе близко к верхнему пределу (2500 А) контролируйте температуру клемм - возможно потребуется усиленное охлаждение шкафа;
• Регулярно проверяйте состояние контактов и механизма выдвижения - грязь и оксидация могут вызывать перегрев и отказ.
