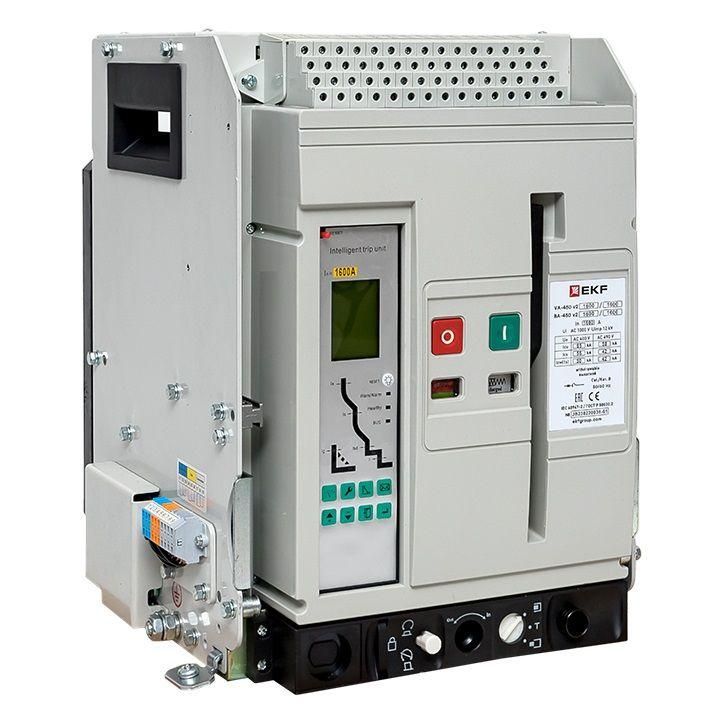

Выключатель автоматический ВА-450 1600/1000А 3P 65кА выкатной v2 | mccb450-1600-1000v-v2 EKF

Автоматический выключатель ВА-450 1600/1000А 3P 65кА выкатной от EKF предназначен для защиты мощных трёхфазных сетей от перегрузок и коротких замыканий, включая замыкания на землю. Выкатная конструкция упрощает обслуживание и замену, а высокая отключающая способность делает его надёжным решением для промышленных объектов. Артикул mccb450-1600-1000v-v2 соответствует версии v2 серии ВА-45.

Назначение и область применения

Выключатель ВА-450 1600/1000А 3P 65кА выкатной используется в качестве вводного автомата в распределительных устройствах - ГРЩ, ЩС, на низкой стороне трансформаторных подстанций 10/0,4 кВ. Применяется для защиты отходящих линий, электродвигателей и систем автозапуска резерва. Подходит для установки там, где требуется высокая коммутационная способность и возможность быстрого сервисного доступа.

Технические характеристики

• Количество полюсов: 3 - защищает все три фазы одновременно.
• Номинальный ток: 1000 А - постоянный рабочий ток, который выключатель может проводить без перегрева.
• Номинальное напряжение: 400–690 В - работает в сетях с линейным напряжением до 690 В переменного тока частотой 50 Гц.
• Отключающая способность: 65 кА - способен безопасно отключить максимальный ток короткого замыкания до 65 тысяч ампер.
• Настройка защиты от перегрузки: 400–1000 А - можно задать порог срабатывания в этом диапазоне под нагрузку конкретного оборудования.
• Настройка защиты от КЗ: 1000–25 000 А - позволяет гибко настроить чувствительность к импульсным токам короткого замыкания.
• Защита от замыканий на землю: да - обеспечивает отключение при утечке тока через корпус или землю, что важно для безопасности персонала.
• Степень защиты IP30: предохраняет от доступа пальцев и твердых предметов размером более 2,5 мм, но не защищена от воды и пыли.
• Подключение: болтовое - требует монтажа силовых кабелей с помощью болтовых зажимов, без штыревых или DIN-рейки соединений.
• Управление: рычаговый - ручное включение/выключение осуществляется механическим рычагом.
• НО контакты: 2 - два нормально открытых контакта для сигнализации состояния (например, “включен” / “отключен”) в системах контроля.
• Конструкция: выкатной - устройство устанавливается на направляющие и может извлекаться из ячейки без демонтажа проводов.

Совместимость и монтаж

Выключатель ВА-450 1600/1000А 3P 65кА выкатной совместим с ячейками типа K450, рассчитанными на выкатную конструкцию. Для монтажа необходима свободная площадь в щите с учётом габаритов и зазора для выдвижения. Болтовые соединения требуют точного момента затяжки - используйте динамометрический ключ. Убедитесь, что сечение кабелей соответствует току 1000 А (обычно медные жилы 2×(240–300) мм2). Перед введением в эксплуатацию проверьте правильность настройки расцепителей - особенно при использовании в цепях с пуском двигателей.

Безопасность и стандарты

Выключатель ВА-450 1600/1000А 3P 65кА выкатной соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Защита от замыканий на землю повышает безопасность при работе в условиях повышенной влажности или с возможностью утечек тока. IP30 не обеспечивает защиту от брызг и пыли - не устанавливайте в помещениях с высокой запылённостью или влажностью без дополнительного кожуха.

Преимущества

• Выкатная конструкция позволяет менять или ремонтировать выключатель без отключения всей системы - снижает время простоев.
• Широкий диапазон настройки расцепителей (до 25 кА) обеспечивает адаптацию под сложные нагрузки, включая двигатели с высокими пусковыми токами.
• Интегрированная защита от замыканий на землю исключает необходимость в отдельных УЗО или дифференциальных реле.
• Максимальная отключающая способность 65 кА подходит для крупных промышленных объектов с высокой короткозамкнутой мощностью.

Ограничения применения

• Не предназначен для установки вне закрытых распределительных устройств - степень защиты IP30 не допускает эксплуатацию в открытом воздухе или сырых помещениях.
• Не поддерживает модульные дополнения (например, дополнительные контакты, блокировки) без специального комплекта - проверяйте наличие совместимых аксессуаров перед заказом.
• Требует профессионального монтажа и настройки - неквалифицированная регулировка расцепителей может привести к ложному срабатыванию или отказу защиты.
• Не рекомендован для частых операций включения/отключения - предназначен для основной защиты, а не для частого ручного управления.

Примеры использования

• Вводной автомат в ГРЩ промышленного цеха с питанием от трансформатора 10/0,4 кВ.
• Защита главного контура питания группы электродвигателей насосной станции.
• Часть схемы АВР (автоматическое включение резерва) на трёх выключателях - один на основном питании, второй на резерве, третий на секционном.
• Отходящая линия от ШРА до распределительного пункта с большими потребителями (конвейеры, печи, компрессоры).

Практические советы

• Перед установкой проверьте, что ток короткого замыкания в вашей сети не превышает 65 кА - иначе выключатель не справится.
• При настройке защиты от перегрузки учитывайте длительный рабочий ток оборудования, а не пиковые значения.
• Для удобства обслуживания предусмотрите место для выдвижения - минимум 800 мм свободного пространства спереди.
• Обязательно проведите тестирование после монтажа: проверьте срабатывание по току перегрузки и КЗ с помощью испытательного прибора.
• Не забудьте про маркировку - каждый контакт и настройка должны быть четко обозначены в схеме и на самом аппарате.
