Выключатель автоматический OptiMat A-1250-S2-3P-65-F-MR7.0-B-C0000-M0-P04-S1-03 | 347340 КЭАЗ

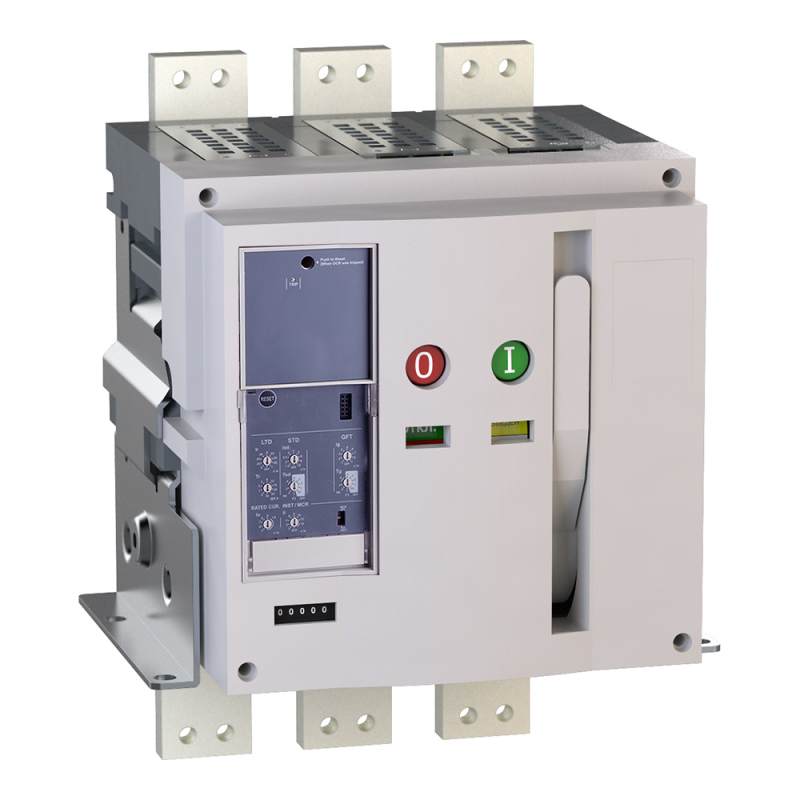

Автоматический выключатель КЭАЗ 347340 - трёхполюсное устройство для защиты мощных электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах промышленного оборудования, где требуется надёжная коммутация токов до 1250 А.

Назначение и область применения

Выключатель КЭАЗ 347340 предназначен для защиты силовых цепей переменного тока в промышленных системах. Он обеспечивает автоматическое отключение при превышении допустимой нагрузки или возникновении аварийного тока короткого замыкания. Применяется в цепях с номинальным напряжением до 690 В, в том числе на предприятиях с высокими требованиями к надёжности: на заводах, в энергообъектах, на конвейерах, в системах водоснабжения и насосных станциях.

Технические характеристики

• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальный ток (Iu): 1250 А - максимальный ток, который выключатель может проводить длительно без повреждений;
• Уставка тока расцепления: 500–1250 А - можно регулировать порог срабатывания по перегрузке в этом диапазоне;
• Отключающая способность: 65 кА - способен безопасно прервать ток короткого замыкания до 65 тысяч ампер;
• Номинальное напряжение: 690 В - рассчитан на работу в сетях среднего и высокого напряжения;
• Количество контактов: 6 - 6 нормально открытых (6НО) и 6 нормально закрытых (6НЗ) контактных групп для сигнализации состояния;
• Степень защиты: IP20 - защита от доступа пальцев и твёрдых предметов, но не от воды и пыли;
• Тип подключения: болтовое - требует фиксации проводов с помощью гаек и шайб;
• Тип управления: кнопка нажимная - ручной ввод/отключение через механическую кнопку;
• Конструкция: стационарный - предназначен для жёсткой установки в щите, не снимается и не выдвигается.

Совместимость и монтаж

Выключатель КЭАЗ 347340 монтируется на DIN-рейку или в специальные рамы распределительных щитов. Болтовое подключение требует точного соблюдения моментов затяжки - используйте динамометрический ключ. Для работы с током 1250 А необходимо применять кабели с достаточным сечением (обычно 185–240 мм2 медных жил). Убедитесь, что зажимы соответствуют типу и количеству жил. Контакты 6НО и 6НЗ используются для передачи сигналов в системы управления - подключаются к реле контроля, ПЛК или световым индикаторам.

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC 60947-2 и ГОСТ Р 50030.2. Обеспечивает классическую двухступенчатую защиту: тепловую - против перегрузок, электромагнитную - против коротких замыканий. Наличие 6NO и 6NZ контактов позволяет реализовать функции блокировки, сигнализации и дистанционного контроля состояния аппарата.

Преимущества

• Широкий диапазон настройки тока расцепления (500–1250 А) - позволяет точно адаптировать защиту под конкретную нагрузку;
• Высокая отключающая способность (65 кА) - гарантирует безопасность даже при серьёзных авариях в сети;
• Наличие 12 контактных групп (6НО + 6НЗ) - удобно для интеграции в автоматизированные системы;
• Механизм с кнопкой нажимной - прост в использовании, не требует сложного обслуживания;
• Произведён на КЭАЗ - проверенный временем российский производитель с долгим сроком службы аппаратов.

Ограничения применения

• Не предназначен для установки во влажных помещениях - степень защиты IP20 не защищает от брызг и пыли;
• Не подходит для частого включения/выключения - не является аппаратом для оперативной коммутации;
• Требует профессионального монтажа из-за больших токов и болтового подключения - самодеятельность опасна;
• Не имеет дистанционного управления - управление только ручное через кнопку;
• Не совместим с модульными щитами малой глубины - из-за крупных габаритов нужен полноценный силовой шкаф.

Примеры использования

• Защита главного ввода на промышленном предприятии с мощностью более 800 кВт;
• Распределительный щит насосной станции с тремя двигателями по 400 кВт каждый;
• Щит питания конвейерной линии с несколькими частотными преобразователями;
• Централизованная система управления технологическим оборудованием с выводом состояния на HMI-панель через контакты 6НО/6НЗ.

Практические советы

• Перед первым запуском обязательно проверьте уставку тока расцепления - она должна быть ниже минимального рабочего тока нагрузки, но выше пускового тока двигателей;
• Используйте термостойкие клеммы и качественные медные кабели - плохой контакт при 1250 А вызывает нагрев и выход из строя;
• Подключайте контакты 6НО/6НЗ к контроллерам с учётом полярности - они работают как обычные реле;
• Проверяйте состояние механизма каждые 6–12 месяцев - особенно после многократных срабатываний;
• При замене аналога - сверьте не только ток, но и количество контактов: 6НО+6НЗ - важная деталь для автоматизации.
