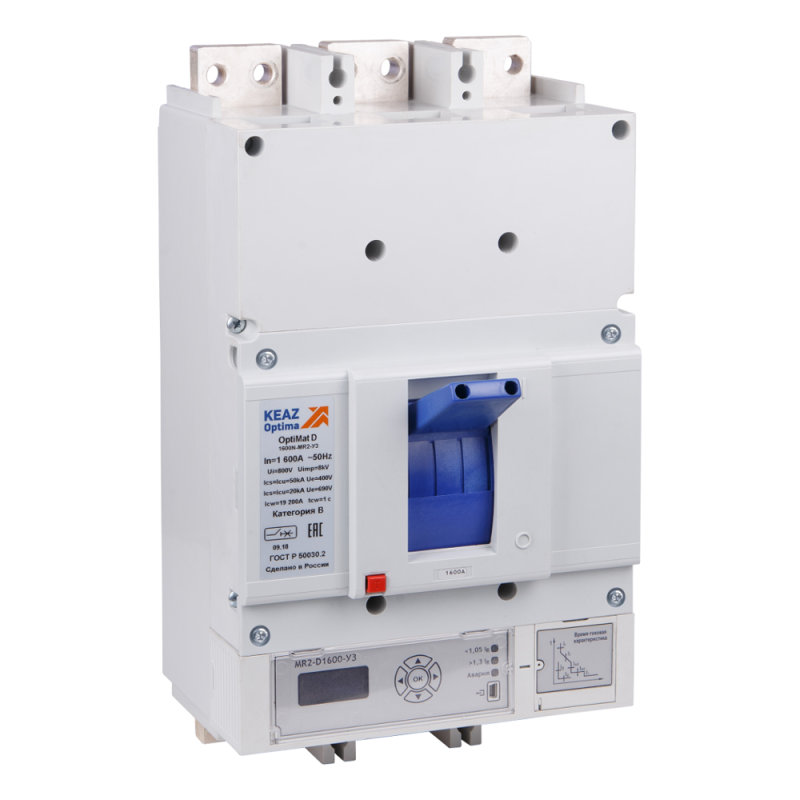

Выключатель автоматический 1600А 85кА OptiMat D1600H MR2 У3 КЭАЗ 233947

Автоматический выключатель КЭАЗ D1600H MR2 У3 предназначен для защиты электрических сетей переменного тока до 1600 А от перегрузок и коротких замыканий. Этот аппарат серии OptiMat D обеспечивает надёжную работу в условиях сурового климата и применяется в промышленных распределительных щитах. Благодаря электронному расцепителю и высокой отключающей способности 85 кА, он подходит для ответственных объектов - от крупных производств до энергообъектов.

Назначение и область применения

Выключатель автоматический КЭАЗ D1600H MR2 У3 используется для защиты кабельных линий, трансформаторов, двигателей и другого оборудования в трёхфазных сетях переменного тока частотой 50 Гц и напряжением до 690 В. Применяется в промышленных распределительных устройствах, на производствах с высокими требованиями к надёжности - металлургии, химической промышленности, энергетике, на транспорте и в системах водоснабжения. Подходит для установки в стационарных щитах с монтажной платой.

Технические характеристики

• Номинальный ток: 1600 А - максимальный постоянный ток, который выключатель может проводить длительно без срабатывания.
• Номинальное напряжение: 690 В AC - допустимое рабочее напряжение сети.
• Номинальная отключающая способность: 85 кА - максимальный ток короткого замыкания, который выключатель способен безопасно отключить.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Тип расцепителя: Электронный - позволяет точно настраивать защиту по времени и току, вести журнал событий и диагностировать причину отключения.
• Защита от перегрузки: Диапазон настройки 640–1600 А - можно задать порог срабатывания в зависимости от нагрузки.
• Защита от короткого замыкания: Настройка от 960 до 16 000 А - гибкая адаптация под условия сети.
• Уставка магнитного расцепления: 1,5–10 In - возможность выбрать чувствительность к импульсным токам.
• Степень защиты: IP20 - защита от доступа пальцев и предметов более 12 мм, но не от воды и пыли - требует установки в закрытый щит.
• Диапазон температур: от –40 C до +70 C - работает в холодных и жарких помещениях.
• Максимальное сечение кабеля: 180 мм2 - поддерживает мощные медные или алюминиевые проводники.
• Подключение: Болтовое - надёжное механическое соединение без зажимов.
• Климатическое исполнение: У3 - рассчитан на умеренный климат с возможностью работы в неотапливаемых помещениях.
• Гарантия: 60 месяцев - один из самых длинных сроков в классе аналогичных устройств.

Совместимость и монтаж

Выключатель автоматический КЭАЗ D1600H MR2 У3 имеет стационарное исполнение и монтируется на специальной монтажной плате внутри распределительного щита. Для установки требуется свободное место вокруг аппарата для теплоотвода и обслуживания. Подключение силовых кабелей выполняется болтовым способом - необходимо использовать подходящие наконечники и соблюдать момент затяжки. Моторный привод позволяет удалённо управлять выключателем через внешний контроллер, что удобно для автоматизированных систем. Ручной привод с рычажной рукояткой обеспечивает быстрое включение/выключение вручную. Наличие трёх дугогасительных камер повышает долговечность контактов при частых операциях.

Безопасность и стандарты

Выключатель соответствует ГОСТ Р 50030.2 и техническим условиям ТУ3422-062-05758109-2015. Обеспечен уровень электромагнитной совместимости, устойчивость к импульсным перенапряжениям и радиочастотным помехам. Конструкция исключает самопроизвольное отключение и гарантирует безопасность при работе рядом с оборудованием. Индикация состояния и причины срабатывания помогают быстро определить проблему без вскрытия щита.

Преимущества

• Электронный расцепитель с широким диапазоном настроек - позволяет точно адаптировать защиту под конкретную нагрузку.
• Функция токоограничения - снижает энергию короткого замыкания, защищая оборудование и шины от повреждений.
• Мостиковая контактная система роторного типа - увеличивает срок службы контактов и снижает нагрев при больших токах.
• Журнал событий - записывает время и тип аварии, что ускоряет диагностику.
• Полная селективность с другими выключателями серии OptiMat - предотвращает ложные отключения в многоуровневых сетях.
• Высокая стойкость к перенапряжениям - особенно важно в районах с нестабильной сетью или близостью к источникам помех.

Ограничения применения

• Не предназначена для установки на открытом воздухе - степень защиты IP20 требует герметичного щита.
• Не подходит для сетей постоянного тока - только переменный ток 50 Гц.
• Отсутствие вспомогательных контактов - нельзя подключить сигнализацию или дистанционное управление без внешних модулей.
• Требуется профессиональный монтаж - из-за высоких токов и давления на болты необходимо применять динамометрический ключ.
• Не рекомендован для частых ручных операций (более 10 раз в день) - хотя есть ручной привод, основное назначение - защита, а не частое коммутирование.

Примеры использования

• Главный входной автомат в распределительном щите цеха с мощными станками и конвейерами.
• Защита главного питания трансформаторной подстанции 6(10)/0,4 кВ.
• Щиты управления насосными станциями в водопроводе или канализации.
• Линии питания печей, сварочных комплексов и других нагрузок с высокими пусковыми токами.

Практические советы

• При выборе уставок защиты учитывайте номинальный ток защищаемого кабеля - не допускайте, чтобы уставка была выше, чем допустимый ток кабеля.
• Для правильной работы электронного расцепителя обязательно проверьте питание его внутренней схемы - при отключении внешнего питания некоторые функции могут временно недоступны.
• При монтаже используйте наконечники с изоляцией и соблюдайте усилие затяжки болтов - перетягивание повредит контакты, недотягивание - вызовет нагрев.
• Проверяйте соответствие сечения кабеля (до 180 мм2) и типоразмера болта - не используйте кабели меньшего сечения, если они не обеспечивают нужную тепловую стойкость.
• Для систем с автоматическим управлением подключите моторный привод к контроллеру с учётом логики последовательного включения/отключения.
• Регулярно осматривайте выключатель на наличие следов перегрева, окисления контактов и люфта в механизме - даже при хорошей защите профилактика продлевает жизнь аппарата.
