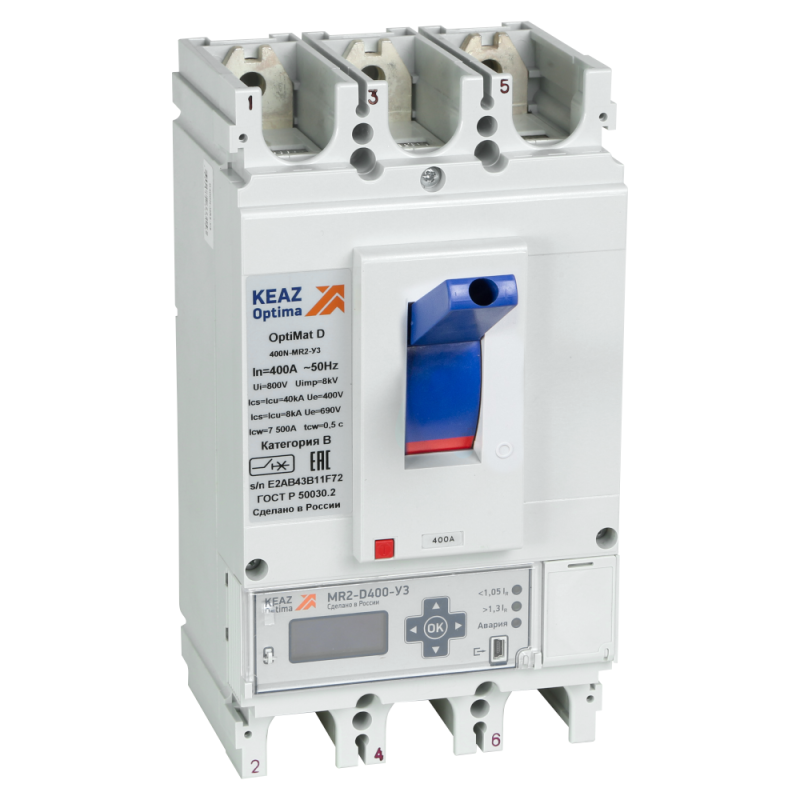

Выключатель автоматический OptiMat D400N-MR2-У3-РЕГ | 255723 КЭАЗ

Автоматический выключатель КЭАЗ 255723 - трёхполюсный аппарат в литом корпусе с номинальным током 400 А и уставкой расцепления 160 А. Предназначен для защиты мощных электрических цепей от перегрузок и коротких замыканий в промышленных установках, где требуется надёжная и точная защита.

Назначение и область применения

Автоматический выключатель КЭАЗ 255723 используется для коммутации и защиты электрических сетей переменного тока до 690 В. Подходит для защиты силового оборудования: двигателей, трансформаторов, распределительных щитов, конвейеров и других устройств с высокой нагрузкой. Применяется в промышленных объектах, энергообъектах и на производствах с жёсткими требованиями к надёжности.

Технические характеристики

• Тип: Выключатель автоматический в литом корпусе
• Число полюсов: 3
• Номинальный ток (I_n): 400 А
• Уставка тока тепловой защиты: 160–400 А (настраивается)
• Номинальное напряжение: 400–690 В AC
• Отключающая способность: 65 кА - способен безопасно отключить максимальный ток короткого замыкания
• Тип расцепителя: Электронный - обеспечивает точную и быструю реакцию на перегрузки и КЗ
• Степень защиты: IP30 - защищён от доступа к опасным частям предметами более 2,5 мм, но не защищён от воды и пыли
• Привод: Ручной рычаг - управление осуществляется вручную
• Подключение: Винтовые зажимы - подходят для медных проводников сечением до 120 мм2
• Монтаж: На винты - фиксируется болтами на DIN-рейке или плите
• Конструкция: Стационарный - не предназначен для выдвижения из шкафа
• Вспомогательные контакты: Отсутствуют - нельзя подключить сигнализацию или удалённое управление без модификаций
• Моторный привод: Возможен по заказу - позволяет дистанционно управлять выключателем

Совместимость и монтаж

Автоматический выключатель КЭАЗ 255723 монтируется на плоской поверхности с помощью четырёх винтов через отверстия в основании. Для правильной установки необходимо соблюдать рекомендованное усилие затяжки винтов - не допускается перетягивание, чтобы не повредить корпус. Установка возможна только в закрытых щитах с уровнем защиты не ниже IP30. Не совместим с DIN-рейками типа TS35/7,5 - требует специальную платформу или крепление на стенку. Максимальное сечение проводника для подключения - 120 мм2. Для работы с большими сечениями потребуется переходник или другая модель.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Номер в реестре промышленной продукции РФ - 10385157. Обеспечивает классическую двухступенчатую защиту: электронный расцепитель реагирует на длительные перегрузки и мгновенные КЗ. Конструкция исключает самопроизвольное включение после аварийного отключения - требуется ручное восстановление.

Преимущества

• Электронный расцепитель даёт точную настройку порога срабатывания в широком диапазоне - от 160 до 400 А
• Высокая отключающая способность (65 кА) обеспечивает безопасность даже при серьёзных авариях
• Литой корпус гарантирует механическую прочность и долговечность в условиях вибрации и повышенной температуры
• Поддержка моторного привода позволяет легко интегрировать выключатель в системы автоматизации
• Произведён на заводе КЭАЗ - известном российском производителе с проверенной качественной базой

Ограничения применения

• Не предназначена для установки вне помещений - степень защиты IP30 не защищает от влаги и пыли
• Отсутствие вспомогательных контактов ограничивает возможности сигнализации состояния (вкл./выкл.)
• Не подходит для частых операций включения/отключения - рассчитан на нормальные рабочие циклы, не на частую коммутацию
• Требует ручного возврата в положение “вкл.” после срабатывания - не имеет функции авто-включения
• Не работает с системами дистанционного управления без установки внешнего моторного привода

Примеры использования

• Защита главного входа в промышленный распределительный щит 400 В
• Коммутирование крупного двигателя 300–350 кВт на конвейере
• Щитовая защита трансформатора 630 кВА
• Цепь питания насосной станции с высоким пусковым током

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и номинала автомата - при токе 400 А используйте кабель минимум 120 мм2 меди
• При настройке уставки на 160 А учтите, что это минимальное значение - выбирайте ближе к фактической нагрузке, но не выше 80% от номинала аппарата
• Избегайте установки рядом с источниками тепла - перегрев снижает срок службы электронного расцепителя
• Если нужна сигнализация срабатывания - выбирайте версию с вспомогательными контактами или добавьте внешнее реле
• Для автоматизации объекта - запросите вариант с моторным приводом при заказе; он не является стандартным компонентом
• Проверяйте сертификаты и номер в реестре РФ перед приемкой - КЭАЗ 255723 официально зарегистрирован как продукция РФ
