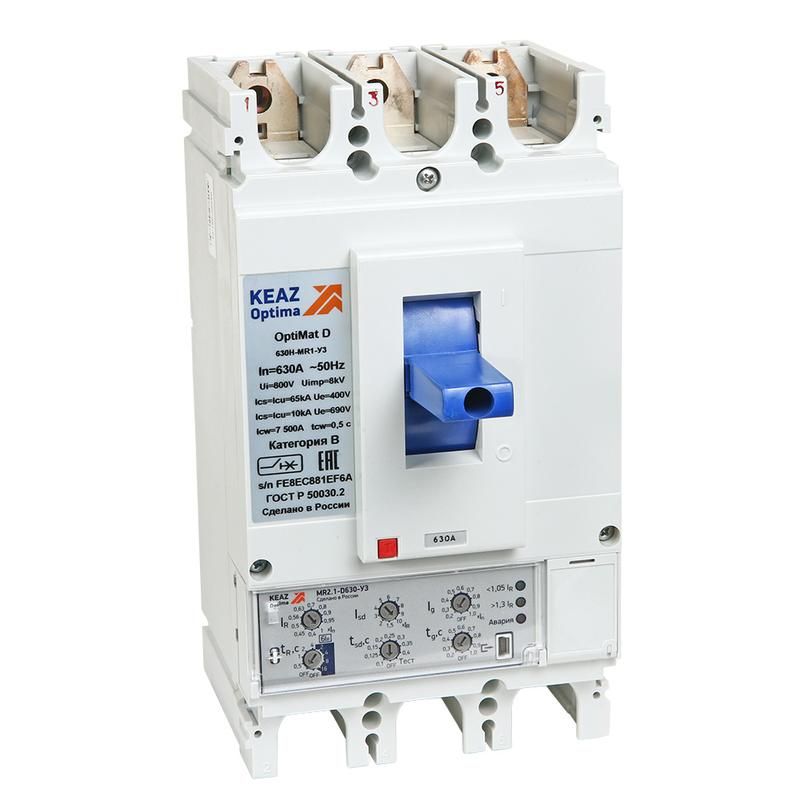

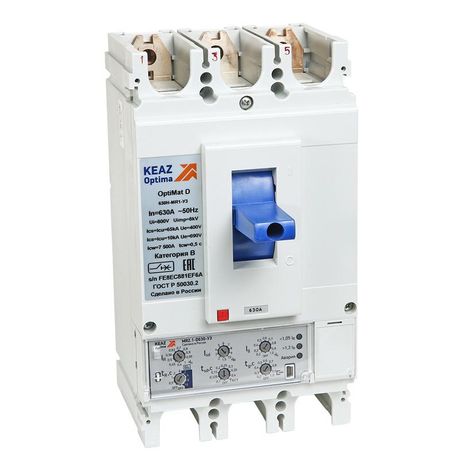

Выключатель автоматический OptiMat D400N-MR2.1-У3| 321658 | КЭАЗ

Автоматический выключатель OptiMat D400N-MR2.1-У3 от КЭАЗ предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных системах с номинальным током до 400 А. Выключатель OptiMat D400N-MR2.1-У3 оснащён электронным расцепителем и выполнено в выдвижном исполнении, что обеспечивает удобство обслуживания и надёжную работу в условиях повышенных требований к безопасности.

Назначение и область применения

OptiMat D400N-MR2.1-У3 используется для защиты кабельных линий, распределительных щитов, двигателей, преобразователей частоты и другого промышленного оборудования. Подходит для установки в энергоёмких объектах: заводские линии, насосные станции, системы вентиляции, конвейеры, участки с частыми пусками нагрузки. Применяется там, где требуется точная настройка порогов срабатывания и контроль параметров сети.

Технические характеристики

• Номинальное напряжение: 690 В - работает в трёхфазных сетях переменного тока до 690 В, включая промышленные системы 400 В и 690 В.
• Номинальный ток: 400 А - допустимая постоянная нагрузка без срабатывания.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Номинальная отключающая способность: 40 кА - способен безопасно отключить ток короткого замыкания до 40 тысяч ампер.
• Тип расцепителя: электронный - позволяет точно задавать пороги срабатывания по току и времени, вести журнал аварийных событий.
• Диапазон настройки перегрузки: 160–400 А - можно настраивать чувствительность под конкретную нагрузку, начиная с половины максимального тока.
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки в закрытые щиты.
• Способ монтажа: на монтажную плату - крепится жёстко к раме или панели через болты, не предполагает DIN-рейку.
• Подключение силовой цепи: на шину - применяются шинные зажимы, исключают проводные соединения, повышают надёжность и скорость монтажа.
• Привод: ручной - управление осуществляется рычагом, без автоматического привода по умолчанию.
• Тип элемента управления: рычажковый (перекидной) - наглядное положение «Вкл./Выкл.».
• Моторный привод: опционально - может быть установлен дополнительно для удалённого управления.
• Вспомогательные контакты: отсутствуют - не имеет сигналов состояния, но возможно подключение внешних модулей.

Совместимость и монтаж

OptiMat D400N-MR2.1-У3 выполнен в выдвижном исполнении - устройство можно выкатить из корпуса для диагностики, замены или обслуживания без демонтажа шин. Монтаж выполняется на специализированную монтажную плату, которая должна соответствовать габаритам устройства. Для подключения используйте только медные шины сечением, рассчитанным на 400 А. Убедитесь, что посадочные отверстия и крепёжные планки совпадают с вашей конструкцией щита. Отсутствие вспомогательных контактов требует отдельного решения для сигнализации состояния - рекомендуется использовать внешние реле или модульные блоки.

Безопасность и стандарты

OptiMat D400N-MR2.1-У3 соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Обеспечен уровень электромагнитной совместимости (EMC), устойчивость к импульсным перенапряжениям и радиопомехам. Конструкция с мостиковыми контактами снижает риск сваривания и перегрева даже при многократных коммутациях. Наличие функции токоограничения уменьшает энергию КЗ, защищая шины и оборудование от механических повреждений.

Преимущества

• Электронный расцепитель даёт точную настройку по току и времени срабатывания - минимизирует ложные отключения.
• Функция токоограничения снижает тепловую и электродинамическую нагрузку на сеть при КЗ.
• Выдвижная конструкция ускоряет сервисное обслуживание - не нужно отключать всю систему.
• Шинное подключение повышает надёжность и уменьшает время монтажа.
• Совместимость со всей серией OptiMat D - легко организуется селективная защита на нескольких уровнях.
• Индикация причин срабатывания (при наличии внешнего интерфейса) - упрощает поиск неисправностей.

Ограничения применения

• Не предназначена для открытой установки - степень защиты IP20 требует помещения в закрытый щит.
• Отсутствие встроенных вспомогательных контактов - нельзя напрямую передать сигнал «вкл/выкл» без дополнительных компонентов.
• Требует монтажной платы - не подходит для стандартных DIN-реек.
• Максимальный ток настройки - 400 А; для больших значений нужен другой тип (например, OptiMat D630 или выше).
• Не рекомендован для бытовых или маломощных объектов - избыточен по мощности и стоимости.

Примеры использования

• Защита главного входа в промышленный цех с нагрузкой 300–380 А.
• Щит питания крупного ЧПУ-станка с частотным преобразователем.
• Распределительный пункт на заводе с несколькими двигателями, работающими в режиме частых пусков.
• Линия подачи воды на насосной станции с контролируемым токовым профилем.

Практические советы

• Перед установкой проверьте соответствие сечения шины и её материала - для 400 А рекомендуется медь сечением не менее 120 мм2.
• При настройке расцепителя учитывайте пусковые токи оборудования - они могут достигать 5–7×Iн, поэтому выбирайте времязадержку по перегрузке (TSD) достаточной длины.
• Если нужна сигнализация состояния - установите отдельный модуль вспомогательных контактов или реле контроля.
• Для дистанционного управления - заказывайте моторный привод при покупке, так как он не является стандартным.
• Обслуживание: выдвигайте устройство только при отключенном питании - даже при открытом рычаге возможна подача напряжения на шины.
• Не используйте OptiMat D400N-MR2.1-У3 в качестве основного рубильника - он не предназначен для частых ручных операций, только для защиты.
